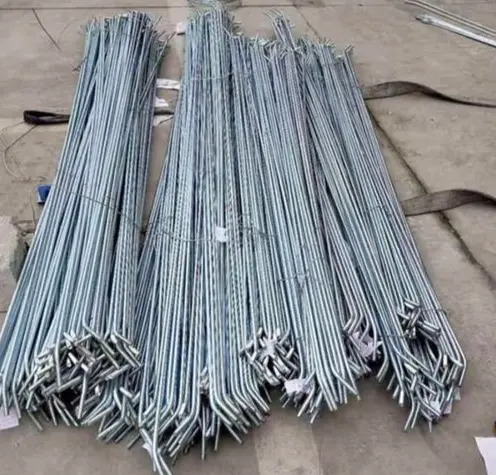

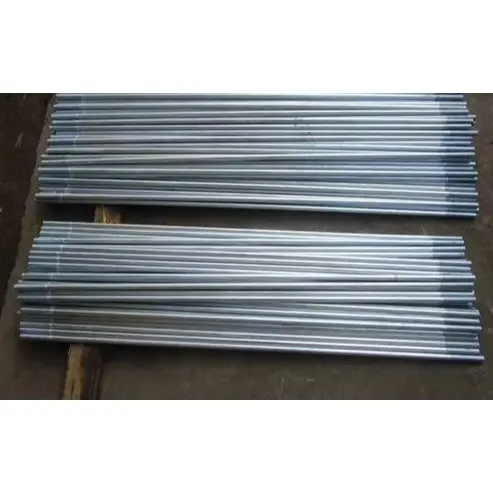

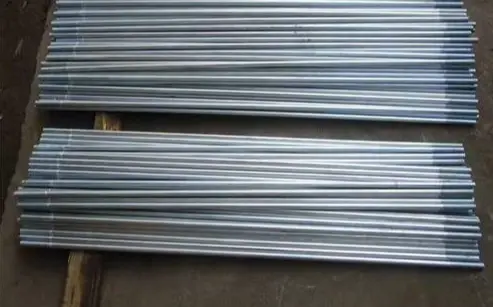

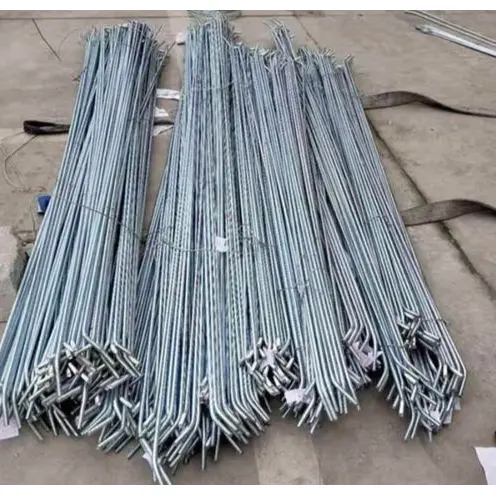

Galvanized Steel Tie Rods for Structural Bracing

Оцинковані сталеві стяжки для конструкційних кріплень (також відомі як гарячеоцинковані стяжки або сталеві натяжні стрижні) — це круглі сталеві конструкційні компоненти, які використовуються в сталевих конструкціях, таких як промислові підприємства, дахи, стіни та фотоелектричні монтажні системи, щоб протистояти силам розтягування, передавати горизонтальні навантаження, стабілізувати прогони та стрижні стін і запобігати бічній нестабільності.

Визначення та конфігурація продукту

I. Основна інформація про продукт

Матеріал: стандарт Q235B; Q355B для застосування з високим навантаженням. Кругла сталь піддається холодному витягуванню, гарту та відпуску та нарізанню різьби на обох кінцях.

Антикорозійні: Гаряче оцинковане (HDG); товщина цинкового покриття ≥70–100 мкм; підходить для зовнішніх або висококорозійних прибережних середовищ.

Функція: типи включають прямі тяги (горизонтальні тяги), діагональні тяги (наколінники/вітрові кріплення) та тяги з регулюванням поворотної мурки (регульований натяг).

II. Повна конфігурація (стандартна збірка)

1) Корпус рульової тяги (1 шт.)

Діаметр: φ8/10/12/14/16 мм (найчастіше φ12).

Різьба: M8/M10/M12/M14/M16 на обох кінцях (відповідає діаметру); довжина нитки 2d–3d на кінці.

Довжина: налаштована на основі прольоту; допуск ±5 мм; доступний у версіях з повною або подвійною різьбою.

Поверхня: гаряче оцинкована; стійкість до сольового туману ≥500 год.

2) Кріпильні аксесуари (1 набір для кожного кінця)

Шестигранні гайки: клас 4,8 / клас 8; гаряче оцинкований. ·Плоскі шайби: Q235 / оцинковані; розподіляють тиск і запобігають подряпинам.

· Пружинні шайби / стопорні гайки: запобігають ослабленню через вібрацію (обов'язково для покрівлі / зон вітрового навантаження).

3) Аксесуари для регулювання/підключення (необов’язкові на основі вимог)

·Стяжки (регулювачі тяги): вилчасті або закриті; ковані зі сталі 45#, оцинковані гарячим способом; діапазон регулювання: ±50–150 мм.

·Наконечники / сполучні пластини: Q235B/Q355B; товщина ≥10 мм; гаряче оцинкований; для з'єднання з прогонами / балками / колонами.

· Захисники різьби: запобігають пошкодженню різьби або корозії під час транспортування / встановлення.

·Розпірні труби (для компресійних стрижнів): сталева труба φ42/48 з внутрішньою стяжкою; забезпечує стабільність при стисненні.

III. Короткий огляд основних параметрів

·Матеріал: Q235B (σₛ ≥ 235 МПа) / Q355B (σₛ ≥ 355 МПа).

· Міцність на розрив: ≥400 МПа (Q235) / ≥470 МПа (Q355).

· Оцинковане покриття: ≥85 мкм (зовнішній), ≥100 мкм (прибережний).

· Загальні характеристики: φ12 (M12), довжина 1–6 м.

IV. Типові сценарії застосування

·Заводська покрівля: прямі стяжки (між прогонами) + діагональні стяжки (вітрозостійкість) + фаркопи (регулювання натягу).

· Облицювання стін: діагональні стрижні для рейок стін; запобігти опуклості стінки або бічному зсуву.

·Системи кріплення PV: поздовжні/поперечні стяжки; підвищує стійкість до вітрових і снігових навантажень. Основні переваги

1. Стійкість до іржі та корозії: оцинковане покриття робить їх придатними для зовнішньої та вологої експлуатації.

2. Висока міцність на розрив: ефективно стримує коливання обрешітки та підвищує загальну жорсткість конструкції.

3. Регульована довжина: довжину можна точно налаштувати на місці, забезпечуючи високу адаптивність встановлення.

4. Ефективність: легкий і економічно ефективний, полегшуючи зручне пакетне встановлення.

Диференціація основних моментів

I. Порівняно з чорною сталлю/пофарбованими рульовими тягами

1. Чудова стійкість до корозії та погоди

Проходить комплексне гаряче цинкування; товсте металургійне покриття блокує вологу та сольові бризки, дозволяючи довгостроково використовувати на відкритому повітрі, у вологому або прибережному середовищі. Навпаки, стандартні чорні сталеві деталі легко іржавіють, а лакофарбове покриття відшаровується або відшаровується, що вимагає частого видалення іржі та повторного фарбування, що призводить до високих витрат на обслуговування.

2. Більш тривалий термін служби

Термін служби перевищує 20 років за звичайних умов — значно перевищує фарбовані частини (3–5 років), — що робить їх ідеальними для постійних зовнішніх сталевих конструкцій, таких як заводські будівлі та фотоелектричні монтажні системи.

3. Відмінна цілісність поверхні

Цинкове покриття є зносостійким і ударостійким, мінімізуючи пошкодження під час транспортування та монтажу. Різьба стійка до іржі та заїдань, що забезпечує плавне розбирання під час майбутнього обслуговування.

4. Уніфікований зовнішній вигляд і легкий огляд

Має стабільне сріблясто-сіре покриття, що дозволяє легко візуально ідентифікувати технічні характеристики та якість на місці.

II. Порівняно з тягами з нержавіючої сталі

1. Видатне співвідношення ціни та ефективності

Витрати на закупівлю значно нижчі, ніж у тяг з нержавіючої сталі; за стандартних корозійних умов загальна продуктивність є порівнянною, що призводить до значного зниження витрат на проект.

2. Стабільні механічні властивості

В основному виготовляється зі сталі Q235B/Q355B; Міцність і в'язкість відповідають вимогам сталевих конструкцій до навантажень на розтяг, забезпечуючи надійну несучу здатність і стійкість до деформації.

3. Висока адаптивність обробки

Настроювана довжина та різьба; сумісний з аксесуарами, такими як стяжні муфти та розпірні труби, забезпечуючи гнучкість для встановлення на місці, вирівнювання та натягування.

III. Унікальні переваги

1. Цілеспрямована несуча та проста конструкція: головним чином витримує навантаження на розтяг; легкий і компактний; ефективно стримує бічні зсуви прогонів і стінових рейок, підвищуючи загальну структурну стабільність; служить простим, ефективним елементом натягу в сталевих конструкціях.

2. Комплексна опорна система: сумісна з повним набором аксесуарів, таких як оцинковані гайки, шайби, стяжні муфти та вставні пластини, що мають відповідну антикорозійну обробку для запобігання гальванічної корозії та забезпечення рівномірного захисту.

3. Зручне встановлення: конструкція з подвійною різьбою дозволяє точно регулювати натяг і вирівнювати за допомогою гайок, що забезпечує високу ефективність під час будівництва та регулювання.

IV. Короткі обмеження

1. Ефективність у суворих середовищах: стійкість до корозії поступається нержавіючій сталі у сильно корозійних або сильнокислотних/лужних середовищах.

2. Вартість: ціна за одиницю вища, ніж стандартні рулі з чорного заліза, що призводить до трохи вищих початкових інвестицій.

V. Вибір підсумків

· Сухе середовище в приміщенні, тимчасові споруди або строгий контроль витрат → Виберіть чорну сталь або пофарбовані тяги.

· Зовнішні/відкриті місця, прибережні зони, стандартні умови корозії або потреба в довгостроковій роботі без обслуговування → Надавайте пріоритет оцинкованим сталевим стяжкам.

· Хімічні середовища з сильною корозією або високими вимогами до чистоти → Виберіть тяги з нержавіючої сталі.

Процес будівництва на місці

Оцинковані сталеві тяги для структурних кріплень застосовуються до: фабричних стрижнів для обрешітки, стінових стрижнів, стрижнів для монтажу фотоелектричної системи та стрижнів з регулюванням поворотної муфти. Базовий матеріал, як правило, Q235B/Q355B гарячеоцинкована кругла сталь; установка відповідає стандартам сталевих конструкцій.

I. Підготовка будівництва

1. Перевірка матеріалу: Перевірте діаметр, довжину та характеристики різьби. перевірити міцне оцинковане покриття та переконатися, що на різьбі немає вм’ятин, іржі чи очищених ділянок; переконайтеся, що аксесуари (оцинковані гайки, плоскі шайби, пружинні шайби, стяжні муфти, косинні пластини) знаходяться в хорошому стані. Суворо заборонено змішувати аксесуари, що мають різні специфікації або виробничі процеси.

2. Підготовка інструменту: гайкові ключі, торцеві ключі, рулетки, схили та ручні молотки; для регулювання рульових тяг підготувати ломи і натяжні ключі; забезпечити наявність повного захисного спорядження для роботи на висоті. 3. Перевірка основи: переконайтеся, що з’єднувальні пластини та попередньо просвердлені отвори/діаметри для балок, колон, прогонів і стінових рейок відповідають кресленням; переконайтеся, що компоненти правильно розташовані та надійно тимчасово закріплені.

4. Технічний брифінг: Чітко визначте вимоги до планування, нахилу та натягу для анкерних стрижнів, розрізняючи специфікації встановлення прямих, діагональних та стяжних тяг.

II. Процес встановлення та ключові моменти роботи

(A) Стандартні двосторонні різьбові тяги (прямі/діагональні тяги)

1. Вставлення: послідовно протягніть обидва кінці стяжної тяги через попередньо просвердлені отвори в компонентах, переконавшись, що тяга залишається прямою, без перегинів і скручувань.

2. Розміщення аксесуарів: встановіть компоненти в такому порядку: плоска шайба → пружинна шайба → гайка; Розташуйте розріз у пружинній шайбі, щоб забезпечити ефект проти ослаблення.

3. Початкове затягування: симетрично затягніть гайки з обох кінців, щоб застосувати основне натягнення та усунути ослаблення компонентів.

4. Остаточне затягування: затягуйте поетапно, прикладаючи силу одночасно з обох кінців, щоб забезпечити рівномірний натяг і загальну прямолінійність; не затягуйте повністю одну сторону за раз, оскільки це спричиняє зміщення компонентів і локальну концентрацію напруги.

5. Вирівнювання: перевірте прямолінійність і нахил за допомогою схилу або шнура для вирівнювання; при необхідності відрегулюйте положення гайки.

(B) Стяжні тяги (регульований тип)

1. З'єднайте обидва кінці тяги з вузлами конструкції і нещільно закрутіть гайки.

2. Поверніть корпус стяжної муфти, щоб відрегулювати натяг, контролюючи загальну герметичність, щоб гарантувати, що структурна геометрія та вертикальність відповідають специфікаціям проекту.

3. Після налаштування зафіксуйте гайки, що запобігають ослабленню, з обох сторін стяжної муфти, щоб запобігти обертанню або ослабленню під час експлуатації.

4. Для паралельних груп тяг забезпечте послідовне натягування та збалансований розподіл навантаження.

(C) Установка з розпірними трубками

Протягніть стяжну тягу через внутрішню частину сталевої розпірної трубки; встановіть шайби та гайки на різьбові частини, що виступають з обох кінців. Переконайтеся, що розпірна трубка прилягає до компонентів (вертикально чи горизонтально), не нахиляючись і не залишаючи зазорів.

III. Вимоги до будівництва за місцем розташування

1. Стяжки обрешітки даху: Горизонтальні стяжки повинні залишатися рівними, а діагональні стяжки повинні бути встановлені під проектними кутами; усі тяги повинні бути натягнуті та натягнуті, щоб усунути слабину та підвищити загальну стабільність балок.

2. Настінні стяжки: встановлюйте послідовно зверху вниз, контролюючи вертикальність компонентів стіни; переконайтеся, що стяжки не заважають дверям, вікнам або панелям облицювання.

3. Кутові та торцеві з’єднання: переконайтеся, що всі фітинги повні, застосуйте подвійні заходи проти ослаблення та застосуйте додаткове зміцнення в місцях із сильним вітровим навантаженням.

IV. Перевірка та захист готових робіт

1. Візуальний огляд: тяги повинні бути прямими без вигинів, а оцинковане покриття не повинно мати значних пошкоджень; фітинги повинні бути повними, з повністю затягнутими гайками та повністю стиснутими пружинними шайбами.

2. Функціональна перевірка: вузол не повинен бути ослабленим або хитатися; конструктивні розміри та кути нахилу повинні відповідати кресленням.

3. Захист готової роботи: наступати на стяжні стрижні або оцинковане покриття, впливати на них або спричиняти зварювальні опіки заборонено; запобігти забрудненню розчином або маслом ділянок з різьбою.

4. Негайно усуньте локальні подряпини на оцинкованому покритті, нанісши фарбу, збагачену цинком, щоб відновити захист від корозії.

V. Заборони будівництва

1. Відсутність плоских або пружинних шайб, встановлення неповних комплектів фітингів або змішування не оцинкованих фітингів суворо заборонено.

2. Щоб уникнути матеріальних збитків або виходу з ладу оцинкованого покриття, забороняється примушувати, скручувати або використовувати полум’яний нагрів для випрямлення стрижнів.

3. Не використовуйте тяги з пошкодженою різьбою, сильно відшарованим оцинкованим покриттям, деформацією/згином.

4. Затягувати гайки категорично заборонено, щоб запобігти здиранню різьби або деформації компонентів.

5. Застосуйте захисні заходи під час будівництва на відкритому повітрі в дощову погоду, щоб запобігти іржі, спричиненій тривалим накопиченням води на різьбах.

Основні робочі параметри оцинкованих сталевих стрижнів для структурного кріплення

Стандарти: GB/T 700, GB/T 13912, GB 50017

I. Основний матеріал і механічні властивості

1. Загальні матеріали

· Стандарт: Q235B; Важкий/великий проліт: Q355B

2. Механічні індикатори

3. Технічні характеристики стрижня: Загальні діаметри: φ8, φ10, φ12, φ14, φ16 мм; Довжина: індивідуальна за кресленнями (стандарт 1–6 м); Допуск на довжину: ±5 мм

II. Параметри потоку

1. Технічні характеристики різьби: відповідність діаметру круглої сталі (M8, M10, M12, M14, M16)

2. Тип різьби: двостороння зовнішня різьба; довжина різьби на кожному кінці в 2-3 рази перевищує номінальний діаметр

3. Точність нитки: 6 г; гладка посадка, протизаїдна

III. Властивості оцинкованого покриття (бажано гаряче цинкування)

1. Товщина покриття

· Стандартне використання на вулиці: ≥70 мкм

· Прибережні/високо корозійні середовища: ≥85 мкм

2. Адгезія: металургійне з'єднання; відсутність лущення або лущення під час удару

3. Стійкість до корозії: тест на сольовий туман ≥500 год; Термін служби >20 років за звичайних зовнішніх умов

IV. Параметри аксесуарів

1. Сорт горіхів: клас 4.8 / клас 8; гаряча оцинкована (з того ж матеріалу); точна посадка з нитками

2. Плоска шайба: матеріал Q235, гаряче оцинкований; розподіляє контактний тиск; захищає фарбу/покриття компонентів

3. Пружинна шайба: висока еластичність; використовується в основному в зонах з високою вібрацією або сильним вітром, щоб запобігти ослабленню

4. Стяжна муфта (регульована): Матеріал: кована сталь 45#, повністю гаряче оцинкована; стандартний діапазон регулювання: ±50–150 мм мм

V. Параметри використання та встановлення

1. Режим навантаження: призначений лише для розтягуючих навантажень; категорично заборонено вплив на стиснення, вигин або бічні навантаження.

2. Вимоги до встановлення: тяга повинна залишатися прямою, без перекручувань або перегинів; гайки з обох кінців повинні бути затягнуті симетрично.

3. Екологічна придатність: Діапазон робочих температур від -20°C до 80°C; уникати тривалого контакту з сильними кислотами або сильними лугами.

VI. Додаткові характеристики

1. Оздоблення поверхні: матове сріблясто-сіре по всій поверхні з однорідним забарвленням; стійкий до зношування та ударів.

2. Можливість повторного використання: оцинковане покриття різьби забезпечує природне змащування, запобігаючи заїданню або здиранню різьби під час розбирання для обслуговування.
