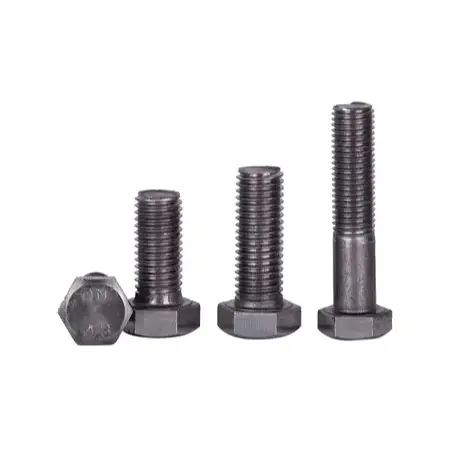

Стандартні сталеві з’єднувальні болти для будівництва

Основні визначення та стандартні конфігурації

Застосовні стандарти: GB/T 5780 (клас C – грубий/комерційний сорт), GB/T 5782 (клас A/B – прецизійний/очищений сорт)

I. Визначення продуктів

1. Опис

Стандартні сталеві з’єднувальні болти для будівництва є універсальними кріпленнями, які використовуються для вторинних з’єднань і тимчасової фіксації. Вони не вимагають конструктивного попереднього натягу; натомість вони передають навантаження через опір зсуву хвостовика болта та опорний тиск на контактних поверхнях з’єднаних компонентів. За виробничою точністю вони класифікуються на два основних типи: клас C (грубий/комерційний сорт) і клас A/B (точний/очищений сорт).

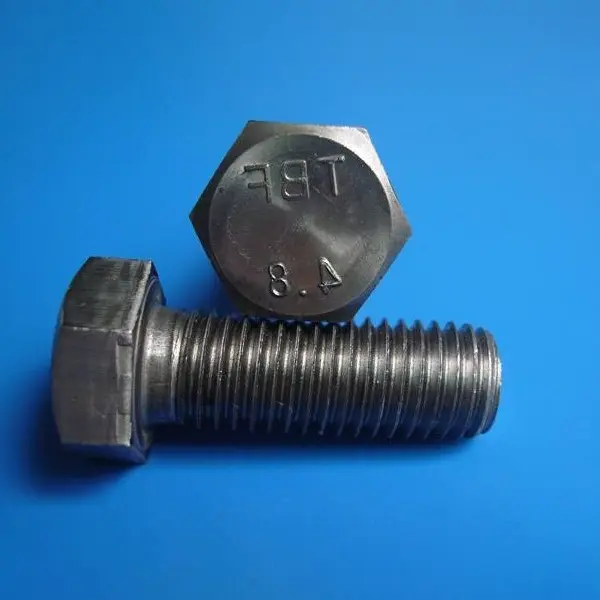

2. Ступені міцності

Загальні оцінки: 4.6, 4.8 і 5.6. Їх міцність значно нижче, ніж у високоміцних болтів; їх не можна використовувати в основних несучих з'єднаннях або з'єднаннях, що піддаються змінним динамічним навантаженням.

3. Загальні матеріали

Основний корпус виготовлено з низьковуглецевої сталі або Q235, що забезпечує високу економічну ефективність і легкість обробки.

4. Діапазон специфікацій

Номінальні діаметри: М10, М12, М16, М20, М22, М24; номінальна довжина: 30–200 мм (налаштовується за запитом).

Деталі класифікації

Болти класу C (грубий/комерційний клас): характеризуються нижчою точністю виготовлення, більшими допусками на хвостовик і більшими зазорами в отворах для болтів; вони забезпечують зручне встановлення на місці та є найбільш широко використовуваним типом у інженерних проектах.

Болти класу A/B (Precision/Refined Grade): характеризуються високою точністю та щільними зазорами, що забезпечує рівномірний розподіл навантаження; зазвичай використовується для баз обладнання та точних з’єднань.

II. Стандартна конфігурація збірки

Стандартна збірка для будівельних з’єднувальних болтів: 1 болт + 1 шестигранна гайка + 1 плоска шайба; залежно від конкретних умов експлуатації можуть бути додані пружинні шайби. 1. Стандартний корпус затвора з шестигранною головкою; має стандартну грубу різьбу та суцільний хвостовик без секцій зменшеного діаметру.

2. Стандартна відповідна шестигранна гайка; вирівняйте нитки для надійного закріплення.

3. Плоска шайба (стандартна): розміщується під головкою гайки або болта, щоб збільшити опорну площу та запобігти пошкодженню поверхні під час затягування.

4. Пружинна шайба (додатково): встановлюється в зонах, які піддаються вібрації, для забезпечення пружної фіксації; служить лише для запобігання розхитування і не збільшує несучої здатності конструкції.

Стандартні конфігурації збірки:

· Основні: 1 болт + 1 гайка + 1 плоска шайба (найчастіше)

· Антирозкручування: 1 болт + 1 гайка + 1 плоска шайба + 1 пружинна шайба

III. Обробка поверхні

1. Звичайний / чорний оксид: для сухих приміщень; найнижча вартість.

2. Гаряче цинкування: для зовнішніх, відкритих, вологих або корозійних середовищ; стійкий до іржі та довговічний.

3. Електрофорез / Фарбування: Декоративне покриття з основним захистом від корозії; зазвичай використовується для огорож і перил.

IV. Сценарії застосування

1. Тимчасове складання та фіксація компонентів.

2. З’єднання для вторинних конструкцій, таких як перила, драбини, платформи для обслуговування, покриття даху/стіни та опори для труб.

3. Полегшені допоміжні конструкції та ненесучі декоративні елементи.

V. Додаткові бали

1. Встановлення: можна затягнути за допомогою стандартних ручних або електричних ключів; немає особливих вимог до початкового затягування, остаточного затягування або контролю крутного моменту.

2. Характеристики: Дозволяє встановлювати в отвори трохи більшого розміру; легко збирається/розбирається та багаторазово використовується; схильність до ослаблення в середовищах з високою вібрацією.

3. Обмеження: суворо заборонено використовувати як заміну високоміцних болтів у критичних несучих з’єднаннях, таких як сталеві балки, колони або кранові балки.

Які ключові переваги стандартних сталевих з’єднувальних болтів для будівництва?

1. Низька вартість, легкість придбання та універсальність.

2. Не потрібні спеціальні інструменти; монтаж можна виконати за допомогою стандартного ручного ключа.

3. Низька міцність і низьке попереднє навантаження; слабка стійкість до вібрації і ковзання.

4. Можна багаторазово розібрати і зібрати; установка і демонтаж зручні.

5. Схильний до деформації під навантаженням; непридатні для основних несучих з'єднань у сталевих конструкціях.

Диференціація основних моментів

I. Основні переваги

1. Низька вартість і висока економічність

Сировина та виробничі процеси для цих стандартних конструкційних з’єднувальних болтів прості, в результаті чого ціна за одиницю набагато нижча, ніж у високоміцних болтів; вони значно знижують витрати при використанні для великих вторинних з'єднань або тимчасових кріплень.

2. Простий монтаж з мінімальними вимогами до обладнання

Немає необхідності у каліброваних динамометричних ключах або спеціальному обладнанні для остаточного затягування; достатньо стандартних ручних або електричних ключів. Процес уникає складних етапів, таких як початкове затягування, остаточне затягування або повторна перевірка крутного моменту, що полегшує навчання та виконання.

3. Висока адаптивність і толерантність до установки

Великий проміжок між болтом і отвором (типовий для грубих болтів класу C) дозволяє незначно збільшити отвір на місці та налаштувати його вирівнювання, що спрощує збірку компонентів. Установка можлива в будь-якій просторовій орієнтації без обмеження зон доступу.

4. Гнучке складання/розбирання та повторне використання

Розроблені для запобігання структурним пошкодженням, ці болти легко знімати та повторно встановлювати, забезпечуючи високу швидкість обертання; вони особливо підходять для тимчасового кріплення, місць, що вимагають частого обслуговування, або компонентів, що підлягають майбутнім модифікаціям і замінам.

5. Проста конфігурація та легке керування на місці

Стандартний вузол складається просто з болта, гайки та плоскої шайби. З меншою кількістю компонентів існує менший ризик невідповідності або втрати, що спрощує зберігання запасів і керування заявками на місці.

II. Відносні недоліки

1. Без проектного попереднього натягу; слабка стійкість до ковзання і вібрації

Передача навантаження залежить виключно від блокування різьби; вони легко послаблюються під дією динамічних навантажень або повторюваної вібрації, і їх суворо заборонено використовувати в основних несучих або втомних з'єднаннях.

2. Сорт низької міцності

Переважно клас 4,6 або 4,8; їхня несуча здатність до розтягування та зсуву значно поступається показникам високоміцних болтів Grade 8.8 або 10.9, що робить їх непридатними для великих навантажень або значних згинальних моментів. 3. Погана жорсткість з'єднання

Під навантаженням компоненти зазнають більшого ковзання та деформації, не відповідаючи вимогам жорсткості для основних з’єднань сталевих конструкцій.

III. Резюме критеріїв відбору

1. Надавайте перевагу звичайним болтам для: тимчасового кріплення, вторинних конструкцій (перил, кронштейнів, обшивки тощо), статичних навантажень і місць без високих вимог до опору ковзанню.

2. Виберіть високоміцні болти для: нероз’ємних з’єднань основних несучих елементів (балки, колони, підкранові балки, ферми тощо), динамічних навантажень, високих вимог до жорсткості та високого опору ковзанню.

Процес будівництва на місці

Застосовний стандарт: GB 50205-2020. Застосовується до звичайних болтів класу C (грубі) і класу A/B (точні); охоплює два сценарії: тимчасове кріплення та постійне структурне з’єднання.

I. Підготовка будівництва

1. Перевірка матеріалу: перевірте технічні характеристики болтів, довжину, клас міцності та обробку поверхні. За потреби замовте відповідні гайки, плоскі шайби та пружинні шайби; зберігайте їх упорядковано та захищайте нитки від пошкоджень.

2. Підготовка інструменту: стандартні ручні ключі, електричні ключі, кутові шліфувальні машини, напилки та маркери; не потрібне обладнання для калібрування крутного моменту.

3. Перевірка компонентів: очистіть поверхні з’єднань, щоб видалити пил, масло та іржу. Перевірити зазори з’єднання пластин; якщо зазори надмірні, встановіть прокладки відповідно до специфікацій.

4. Перевірка вирівнювання отворів: перевірте вирівнювання отворів для болтів. Для болтів класу С допускається невелике розсвердлювання, але газове різання для збільшення отворів суворо заборонено; надмірні відхилення вимагають усунення (наприклад, заповнення та повторне свердління).

II. Розташування компонентів і тимчасова фіксація

1. Підніміть і вирівняйте сталеві компоненти; регулювати осі, висоту та площинність; закріпити тимчасовими опорами.

2. Тимчасово зафіксуйте положення за допомогою невеликої кількості болтів або штифтів, щоб запобігти загальному зсуву.

III. Вставка болта

1. Вільно вставте болти; підтримувати послідовну орієнтацію; не вставляйте їх силою за допомогою молотка.

2. Послідовність монтажу: Головка болта → Поверхня пластини компонента → Плоска шайба → (Пружинна шайба, якщо потрібно) → Поверхня пластини іншого компонента → Гайка. 3. Розрізний кінець пружинної шайби не повинен прилягати до опорної поверхні; це забезпечує функцію запобігання розпушенню.

IV. Кріпильні операції

1. Послідовність кріплення: групи болтів у з’єднаннях затягуйте симетрично від центру назовні; для довгих з’єднань продовжуйте від середини до обох кінців, щоб запобігти викривленню пластини або нерівномірному розподілу напруги.

2. Вимоги до кріплення: затягуйте, доки поверхні плити не будуть у тісному контакті; достатньо помірного затягування. Немає особливих вимог до початкового затягування, остаточного затягування або обмежень крутного моменту, а також не потрібен суворий контроль попереднього натягу.

3. Для багаторядного розташування болтів затягуйте кожен болт окремо та послідовно; переконайтеся, що болти не пропущені або недостатньо затягнуті.

V. Оздоблення зовнішнього вигляду та захист готової роботи

1. Після кріплення приберіть сміття та зайві металеві стружки з місця з’єднання.

2. Перевірте довжину відкритих ниток; стандарт — 2–3 нитки. Замініть гвинтом відповідної довжини, якщо відкрита частина задовга або закоротка.

3. Нанесіть фарбу проти іржі на відкриті різьби та ділянки, уражені порізами або ударами.

4. Захист готових з'єднань від сильних ударів або зовнішніх впливів.

VI. Перевірка та приймання якості

1. Комплексний візуальний огляд

· Болти, гайки та шайби наявні та встановлені правильно, без відсутніх або зміщених частин;

· З’єднувальні поверхні щільно прилягають без видимих ​​зазорів;

· Оголені нитки мають 2–3 нитки, що відповідає візуальним стандартам якості;

· Відсутність слідів молотка або пошкодження різьблення.

2. Функціональна перевірка

Проводьте цілеспрямовані вибіркові перевірки в зонах, які піддаються вібрації, щоб переконатися, що не відбувається ослаблення.

VII. Заборони будівництва

1. Суворо заборонити розширення або створення отворів за допомогою газового різання або спалювання;

2. Суворо заборонити заміну високоміцних болтів звичайними болтами в основних несучих з'єднаннях;

3. Пружинні шайби не можна встановлювати задом наперед або опускати;

4. У місцях, які піддаються частій вібрації, не можна використовувати звичайні болти як єдиний засіб несучого з’єднання. Спрощений процес

Підготовка конструкції → Вирівнювання компонентів і тимчасова фіксація → Вставлення болтів + ​​збірка шайб і гайок → Симетричне затягування → Перевірка виступу різьби + антикорозійна підправка → Перевірка приймання

Ключові параметри продуктивності

Стандарти: GB/T 5780, GB/T 5782, GB/T 3098.1; класифікуються на болти класу C (грубі) та болти класу A/B (точні); загальні класи міцності: 4,6, 4,8, 5,6.

I. Основний матеріал і твердість

1. Загальні матеріали: низьковуглецева сталь, Q235

2. Обробка поверхні: гладка обробка, чорний оксид, гаряче цинкування, електрофорез

3. Твердість по Роквеллу (HRC)

1. Оцінки 4,6/4,8: ≤28 HRC

2. 5.6 клас: 22–32 ЧРС

II. Механічні властивості (мінімальні значення)

Примітка: звичайні болти не піддаються розрахунковому попередньому натягу; передача навантаження залежить від зсуву та опорної дії.

III. Допуски на розміри та різьбу

1. Точність різьби

1. Болти класу C (грубі): 8 г (великий допуск, значний зазор між болтом і стінкою отвору; найчастіше використовується на місці)

2. Болти класу A/B (прецизійні): 6 г (висока точність, мінімальний зазор)

2. Допуск на довжину: номінальна довжина ±2 мм

3. Прямолінійність хвостовика: ‰ (проміле)

IV. Конструкційно-монтажні параметри

1. Виступ різьби: 2–3 різьби, що виступають за межі гайки після затягування, вважаються прийнятними

2. Монтажне приладдя

1. Стандарт: плоска шайба; пружинна шайба додана для вібруючих компонентів (служить лише для запобігання ослабленню; не збільшує несучу здатність)

3. Вимоги до отворів

1. Болти класу C (грубі): дозволено незначне розширення отвору на місці за допомогою напилка; Розширення за допомогою газового різання суворо заборонено

2. Болти класу A/B (прецизійні): розширення отворів суворо заборонено для забезпечення точності підгонки

V. Експлуатаційні характеристики

1. Опір ковзанню: без попереднього навантаження; слабкий опір ковзанню контактних поверхонь; не підходить для з'єднань, що піддаються змінним динамічним навантаженням або інтенсивній вібрації

2. Можливість повторного використання: можна розібрати та повторно використовувати кілька разів

3. Жорсткість з'єднання: відносно низька жорсткість; схильність до деформації ковзання під навантаженням

VI. Сфера застосування

1. Стандартні сталеві з’єднувальні болти для будівництва: призначені лише для тимчасового кріплення, вторинних конструкцій і допоміжних компонентів зі статичним навантаженням

2. Заборонене використання: не можна використовувати для первинних несучих з’єднань, таких як з’єднання сталевої рами між балками та колонами, підкранові балки або довгопролітні ферми; не може замінити високоміцні болти

FAQ

Q1: Яка різниця між болтами класу C і класу A/B?

A: Болти класу C є грубими/комерційними, мають більші допуски на хвостовик і більший зазор між болтом і стінкою отвору. Вони є найбільш широко використовуваним типом для тимчасової фіксації та вторинних конструкцій, оскільки вони дозволяють виконувати незначні коригування вирівнювання отвору на місці. Болти класу A/B є прецизійними/рафінованими з щільними зазорами та рівномірним розподілом навантаження, які використовуються для баз обладнання та точних з’єднань.

Q2: Чи можна використовувати звичайні болти замість високоміцних?

В: Ні. Звичайні болти (клас 4,6/4,8/5,6) не мають попереднього натягу, мають низьку міцність і низьку стійкість до ковзання та вібрації. Їх категорично заборонено використовувати в основних несучих з’єднаннях, таких як з’єднання сталевих балок і колон, підкранові балки та великопролітні ферми. Для всіх важливих структурних з’єднань необхідно використовувати високоміцні болти (клас 8.8/10.9).

Q3: Яке призначення пружинної шайби?

A: Пружинна шайба забезпечує пружну фіксацію, щоб запобігти ослабленню під час вібрації. Встановлюється між плоскою шайбою і гайкою. Для стандартних застосувань статичного навантаження достатньо однієї плоскої шайби. Для вібраційного обладнання, конструкцій, що прилягають до кранів, або в умовах динамічного навантаження рекомендується використовувати пружинну шайбу, але вона все ще не забезпечує таку ж ефективність проти ослаблення, як високоміцне попереднє натягнення болта.

Q4: Чи можна повторно використовувати звичайні болти?

A: Так. На відміну від болтів з високою міцністю на зріз крутного моменту, звичайні болти можна розібрати та використовувати багато разів без шкоди для їхньої несучої здатності, за умови, що різьба та хвостовик не пошкоджені. Це робить їх ідеальними для тимчасових кріплень, точок доступу для технічного обслуговування та компонентів, що підлягають майбутнім модифікаціям.

Q5: Як вибрати між гладкою обробкою, чорним оксидом і гарячим цинкуванням?

A: Гладке покриття / чорний оксид підходить лише для сухих внутрішніх середовищ. Гаряче цинкування необхідне для зовнішнього середовища, вологих умов або корозійного середовища; забезпечує 8-10 років стійкості до корозії. Для декоративних застосувань із базовим захистом від корозії доступне електрофорезне покриття.
