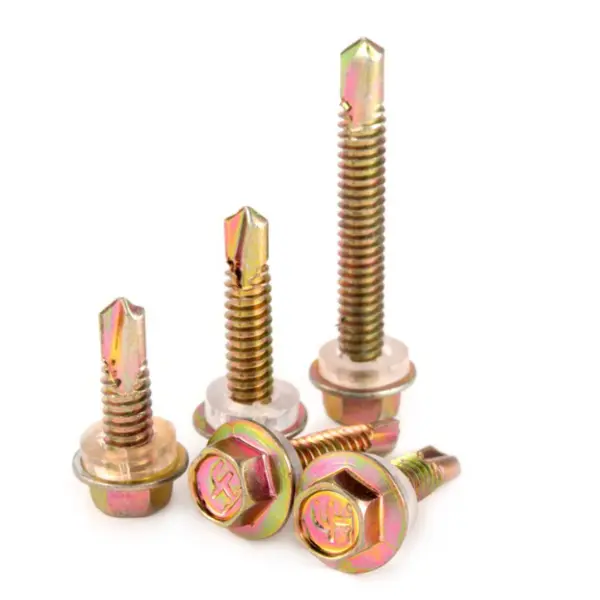

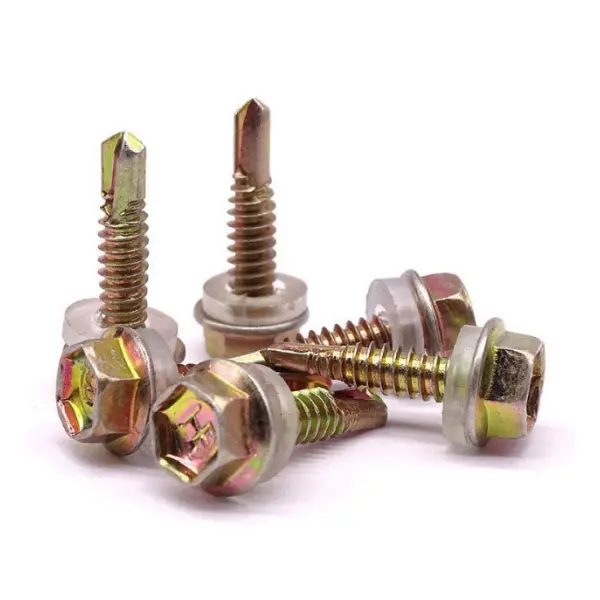

Самонарізні гвинти для сталевих систем облицювання

Самонарізні шурупи для сталевих систем облицювання розроблені спеціально для огороджень будівель із сталевих конструкцій, включаючи покрівлю, облицювання стін і компоненти оздоблення (таких як огородження та кутові кути).

Матеріал: середньовуглецева сталь (1022) або нержавіюча сталь (410/304); термічно оброблені та покриті цинкуванням або композитними покриттями.

Основна функція: усуває необхідність попереднього свердління; виконує свердління, нарізування та кріплення за один крок. Підходить для з’єднання тонких металевих листів (0,5–6 мм), таких як кольорова сталь, оцинковані листи та прогони з легкої сталі.

Головка: Шестигранна шайба; сумісний з торцевими гайковими ключами або гайковими ключами; забезпечує високий опір крутному моменту та запобігає ковзанню.

Наконечник: вбудоване свердло (мініатюрне спіральне свердло) з канавками для видалення стружки; можливість свердлити безпосередньо через сталеві пластини.

Різьба: груба (14 TPI); забезпечує міцну здатність до самонарізування та високу силу затиску.

Оздоблення поверхні: гаряче оцинковане, кольоровий цинк або Dacromet; стійкий до корозії та підходить для зовнішнього використання.

Конфігурація продукту

Стандартна збірка включає корпус гвинта та водонепроникну ущільнювальну шайбу (попередньо зібрану); готовий до негайного використання на місці без необхідності встановлення ручної мийки.

1) Корпус гвинта (основний компонент)

Тип головки: шестигранна шайба; забезпечує високу несучу здатність і надійну посадку врівень. Технічні характеристики (загальні):

o Діаметр: 5,5 мм (№12), 6,3 мм (№14)

o Довжина: 25–150 мм (повинен проникати через панель та шар ізоляції, із заглибленням у обрешітку ≥25 мм)

Точка свердління: ST4.2–ST6.3, що відповідає різній товщині сталевого листа.

2) Ущільнювальна шайба (важлива для гідроізоляції; попередньо зібрана/інтегрована)

Конструкція: Композитна шайба, що складається з металевої шайби (оцинкована сталь / нержавіюча сталь) + гума EPDM.

Функції: водонепроникність, запобігання протіканню, стійкість до старіння та погодних умов (робочий діапазон: від -40°C до 120°C).

Розміри: зовнішній діаметр ≥19 мм; забезпечує велику площу контакту для надійної герметизації. 3) Необхідні інструменти (необхідні для встановлення)

Драйвери: 1/4″ шестигранні головки (8 мм/10 мм); акумуляторний ударний гайковерт або електродриль

Допоміжні інструменти: ватерпас, рулетка, страхувальний трос (для роботи на висоті)

Ключові параметри продуктивності

Міцність на розрив: ≥450 МПа

Твердість поверхні: HRC 35–45 (тверда точка свердління, міцний сердечник)

Міцність на висмикування: ≥8700 Н (Q235, сталева пластина 4 мм)

Крутний момент: ≥10,9 Нм

Стійкість до сольового спрею: ≥500 годин (гаряче цинкування)

Застосовна товщина пластини: 0,5–6 мм (залежно від специфікації точки свердління)

Типові сценарії застосування

Покрівля: кріплення сталевих листів з кольоровим покриттям до сталевих балок (стійкість від вітру та гідроізоляція)

Облицювання стін: кріплення сталевих листів з кольоровим покриттям до стінових балок/прогонів

Оздоблення/оздоблення: Кріплення коньків, карнизів і кутових накладок дверей/вікон

Інше: фотоелектричні (PV) монтажні системи, повітропроводи та металеві огороджувальні конструкції з легкої сталі

Основні переваги саморізів для сталевих систем облицювання

1. Виключає етапи попереднього свердління та нарізання різьби; швидкий і трудомісткий монтаж

2. Щільне зачеплення; стійкий до розшарування і відшарування

3. Сумісний з різними матеріалами; дуже універсальний

4. Компактні розміри; підходить для з'єднання тонкостінних і легких компонентів

Диференціатори

Порівняння: стандартні саморізи з гострою точкою, стандартні болти та глухі заклепки

I. Ключові відмінності

1. Комплексне свердління та кріплення; надзвичайно висока ефективність монтажу

Має вбудовану ріжучу структуру з точкою свердла; усуває необхідність попереднього свердління або нарізання різьби. Свердління, нарізка різьблення та кріплення виконуються за один крок, що значно скорочує кроки процесу — ідеально підходить для великомасштабного монтажу огороджувальних конструкцій на будівельних майданчиках.

2. Шестигранна фланцева головка; сильна сила затиску без ковзання

Поєднує в собі зовнішній шестигранний привід із поверхнею фланця, що дозволяє використовувати електричні гайкові ключі з високим крутним моментом. Велика опорна поверхня мінімізує ризик здирання різьблення або зсуву головки, що робить його придатним для умов, пов’язаних із вібрацією або тиском вітру в сталевих конструкціях.

3. Інтегрована композитна шайба; відмінне водонепроникне ущільнення

Попередньо зібраний на заводі з металевих та EPDM компонентів. Гумово-композитна шайба: щільно прилягає до поверхні панелі після затягування; стійкість до старіння і перепадів температур; запобігає витоку води в джерелі; спеціально розроблений для гідроізоляції систем огороджувальних конструкцій.

4. Загартований матеріал, придатний для металевих з'єднань

Наскрізне зміцнення з високою твердістю поверхні; здатний надійно свердлити сталеві листи з кольоровим покриттям і оцинковані сталеві профілі товщиною 0,5–6 мм; збалансована міцність забезпечує стійкість до поломки або здирання різьби під час встановлення, пропонуючи чудову несучу здатність порівняно зі стандартними саморізами.

5. Стійкість до корозії та погоди, підходить для зовнішнього середовища

Має стандартну обробку поверхні, таку як кольорове цинкування, гаряче цинкування або покриття Dacromet; забезпечує чудову стійкість до сольових бризок та іржі; міцний для тривалого використання на відкритих або прибережних промислових об'єктах; ідеально підходить для зовнішніх застосувань конвертів сталевих конструкцій.

6. Міцне зачеплення різьблення, стійке до підйому вітром і ослаблення

Спеціальна груба самонарізна різьба забезпечує щільне зчеплення зі сталевими прогонами; забезпечує чудову стійкість до висування та ковзання; витримує сильні вітрові навантаження на дахи і протистоїть розпушенню з часом.

II. Порівняння з іншими типами кріплення (обмеження)

1. проти стандартні саморізи з гострою точкою: Вища вартість одиниці; не підходить для неметалевих поверхонь, таких як дерево або пластик.

2. проти стандартні болти: менша несуча здатність; не можна використовувати для основних конструкційних несучих з'єднань; підходить лише для систем конвертів і з’єднань тонких листів.

3. проти глухі заклепки: Дозволяє багаторазове розбирання та обслуговування (на відміну від одноразових заклепок); однак сейсмостійкість і стійкість до повторної деформації нижчі, ніж у високоміцних конструкційних кріплень.

Процес встановлення на місці

Самонарізні шурупи для систем сталевих облицювання Застосовні сценарії: заводська покрівля, облицювання стін (сталеві листи з кольоровим покриттям), оздоблювальні та кутові оздоблення, системи легких сталевих огороджень тощо; встановлення відповідає загальним специфікаціям для конструкцій металевих конструкцій.

I. Підготовка будівництва

1. Перевірка матеріалу

Перевірте характеристики, довжину та антикорозійне покриття; огляньте попередньо зібрані композитні шайби, щоб переконатися, що вони неушкоджені та не мають від’єднання чи тріщин; розрізняти специфікації точок свердління відповідно до загальної товщини панелей.

2. Підготовка інструменту

Шестигранний торцевий гайковерт, електричний гайковий ключ із регульованою швидкістю / Підготуйте ручну електродриль, попередньо налаштувавши швидкість і крутний момент; також підготуйте рулетку, маркер і канцелярський ніж.

3. Підготовка базової поверхні

Переконайтеся, що на поверхнях панелей і балок немає сміття, іржі або виступів; переконайтеся, що стики панелей внахлест гладкі, а поверхні панелей не деформуються.

4. Макет і позиціонування

Прив’яжіть лінії відповідно до креслень, щоб визначити відстань між гвинтами, забезпечивши горизонтальне та вертикальне вирівнювання.

II. Операції позиціонування та кріплення

1. Вирівняйте та з’єднайте панелі разом, тимчасово закріпивши їх, щоб забезпечити відповідність ширини перекриття проектним специфікаціям.

2. Під час свердління прикладіть тиск перпендикулярно до поверхні панелі; підтримувати вертикальне вирівнювання — нахиляти або закручувати гвинти під кутом суворо заборонено.

3. Просвердліть і закріпіть на постійній швидкості, дозволяючи самосвердлувальному наконечнику проникнути в панель і обрешітку; уникайте раптової або надмірної сили, щоб запобігти зламанню наконечника свердла або деформації панелі.

4. Стандарт кріплення: фланець має стискати композитну шайбу так, щоб гумова прокладка була рівномірно стиснута та злегка розширювалася назовні; не затягуйте занадто сильно, оскільки це може призвести до тріщини гумової прокладки або спричинити поглиблення та протікання поверхні панелі.

5. Послідовність встановлення: продовжуйте від центру прольоту до обох кінців і від середини назовні, щоб мінімізувати накопичену напругу в панелях.

III. Ключові точки встановлення для різних областей

1. Для покрівельних панелей розташуйте гвинти на гребенях гофрів; забороняється загвинчувати шурупи в корита (оскільки це призводить до накопичення води та витоку); відстань... Суворо дотримуйтеся креслень, приділяючи особливу увагу збільшенню щільності кріплення навколо конька, карнизів і жолобів.

2. Встановіть вертикальні стінові панелі зверху вниз; збільшити щільність шурупів у з’єднаннях, що перекриваються, щоб забезпечити водонепроникне ущільнення.

3. Застосуйте подвійне кріплення в точках обрізки, кутової обшивки та закриття, рівномірно розподіливши гвинти з обох сторін кута, щоб запобігти скрученню країв або витоку води.

IV. Перевірка та захист готових робіт

1. Комплексний візуальний огляд: переконайтеся, що гвинти розташовані вертикально та рівномірно, а шайби цілі та правильно розташовані.

2. Переконайтеся, що на поверхнях панелей немає значних вм’ятин або подряпин, а ущільнювачі, що перекриваються, не пошкоджені.

3. Забороніть наступати на завершені ділянки, підхоплювати їх або наносити удари, щоб запобігти ослабленню гвинтів або пошкодженню ущільнення.

4. Негайно замініть або переробіть будь-які пошкоджені шайби або гвинти, що не відрегульовані.

V. Заборони будівництва

1. Не знімайте та не замінюйте оригінальні композитні шайби; Монтаж без шайб категорично заборонений.

2. Не закручуйте гвинти під кутом і не затягуйте їх із надмірним крутним моментом, оскільки це може призвести до витоку або поломки гвинта.

3. Не використовуйте гвинти зі зношеними свердлами або пошкодженою різьбою.

4. Уникайте встановлення на вулиці під час дощу або коли поверхні панелей вологі.

Ключові робочі параметри самонарізних гвинтів для сталевих облицювальних систем

I. Основний матеріал і обробка поверхні

1. Основний матеріал: стандартна сталь 1022, середньовуглецева сталь (загартована); Нержавіюча сталь 410/304 для середовищ із високим рівнем корозії

2. Термічна обробка: наскрізне зміцнення (тверда поверхня, жорстке ядро)

3. Антикорозійна поверхня: кольорове цинкування, гаряче цинкування, Dacromet, фосфатування

4. Відповідна шайба: підкладка з оцинкованої сталі + гума EPDM (атмосферостійке ущільнення)

II. Твердість і механічні властивості

1. Твердість поверхні: HRC 35–45 (забезпечує можливість свердління, запобігає поломці наконечника)

2. Міцність на розрив: ≥450 МПа

3. Максимальний крутний момент: ≥10,9 Н·м (стандартні характеристики)

4. Висувна здатність (відповідає сталевому листу 0,5–4 мм + обрешітка): ≥8700 Н

III. Технічні характеристики та параметри різьби

1. Загальні номінальні розміри: ST5.5, ST6.3 (основний для інженерних проектів)

2. Тип різьби: Груба саморізьба; гострий профіль, сильний хват

3. Тип свердлильної точки: стандартна самосвердлильна точка; підходить для листів товщиною 0,5–6 мм

IV. Параметри ущільнювальної шайби

1. Робоча температура: від -40°C до 120°C; стійкий до старіння при високих/низьких температурах

2. Продуктивність: Водонепроникний, амортизуючий, запобігає розчавленню пошкоджень листів; термін служби ≥10 років

3. Конструкція: попередньо зібраний як єдиний блок на заводі; нерозбірні

V. Параметри антикорозійної та атмосферостійкості

1. Кольоровий цинк: стійкість до сольових бризок ≥200 год; підходить для закритих/сухих заводських приміщень

2. Гаряче цинкування / Dacromet: стійкість до сольового туману ≥500 год; підходить для зовнішнього, вологого та прибережного середовища

VI. Параметри встановлення та використання

1. Вимоги до кріплення: шайба повинна бути рівномірно стиснута; уникайте надмірного затягування, щоб запобігти тріщинам гуми або пом’ятам на поверхні листа

2. Глибина свердління: після проникнення в кольоровий лист ефективне заглиблення в сталеву прогону має бути ≥25 мм

3. Застосування: З'єднання тонких листів облицювання (покрівля, стінові панелі, обшивка/обшивка); не для використання в основних конструкційних з'єднаннях, що несуть навантаження
