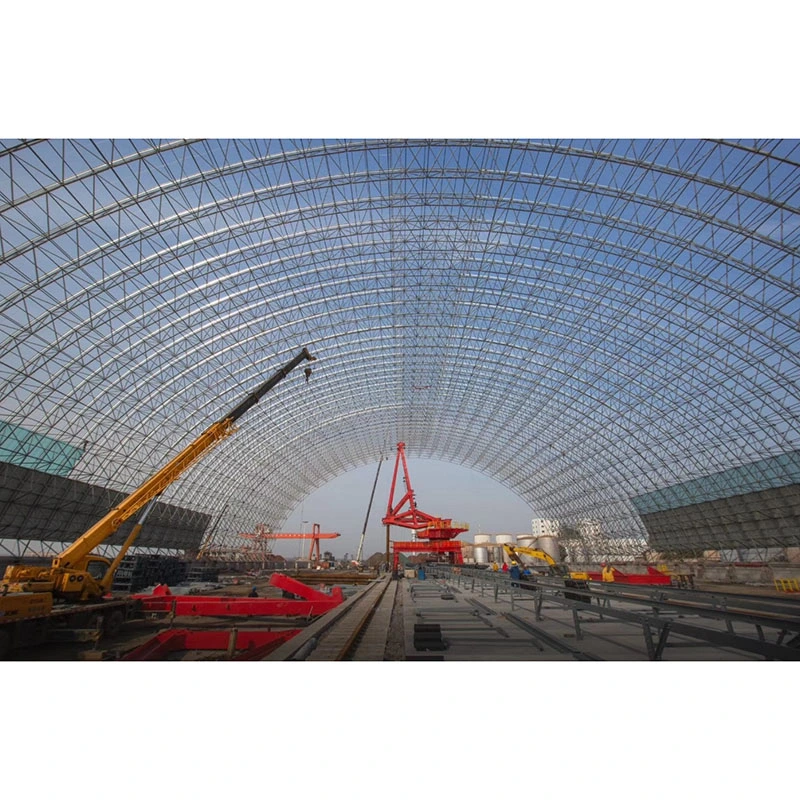

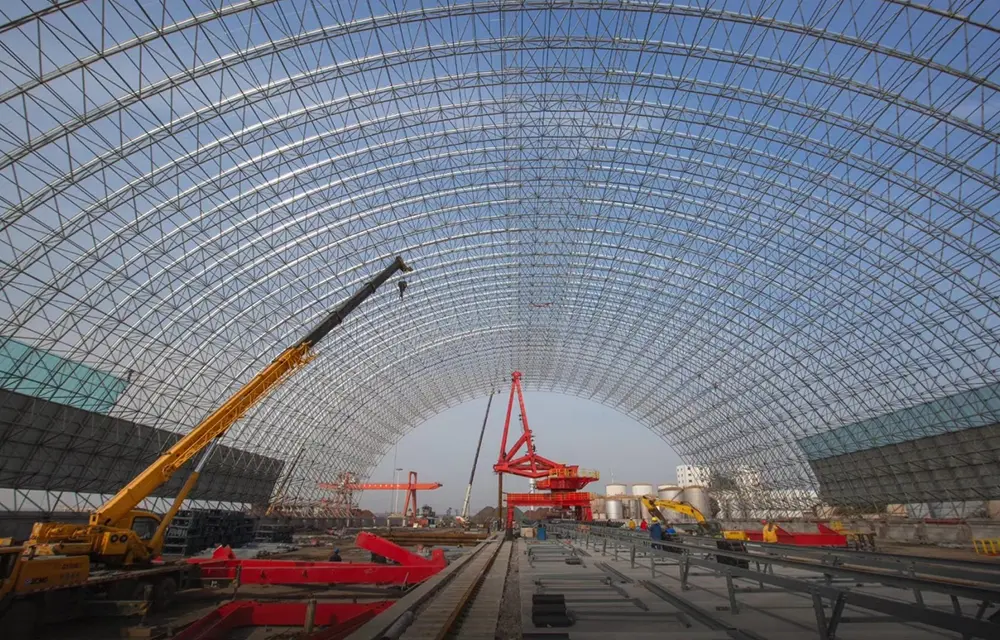

Конструкція сталевої гратчастої оболонки з великим прольотом

На відміну від звичайних плоских просторових рам або портальних жорстких рам, довгопролітна сталева гратчаста оболонкова конструкція використовує вигнуту просторову несучу систему сітки. У той час як плоскі конструкції в основному покладаються на дію вигину, ця система досягає несучої здатності завдяки поєднанню тяги арки оболонки та осьової дії просторових елементів.

Ця система — це не просто збірка окремих елементів, а повне інтегроване рішення, що включає структурні вузли, підшипники ковзання, стійкі до тяги фундаментні елементи, покрівельні огородження та захист від блискавки/корозії. Він спеціально розроблений для вирішення структурних проблем, пов’язаних із безколонними дахами з прольотом понад 60 метрів, складними вигнутими геометріями та ділянками, які піддаються сильному вітровому та сніговому навантаженню. Поєднуючи архітектурну естетику з довгостроковою експлуатаційною безпекою, він став основним вибором для покрівлі надвеликих промислових об’єктів і громадських місць.

Критерії відбору та відмінності

1.1 Визначення галузі

Сталева гратчаста оболонка з великим прольотом, яку часто називають просто «сталевою гратчастою оболонкою», є типом вигнутої, статично невизначеної просторової сітчастої структури. По суті, це плоска просторова рамка, яка була вигнута, щоб утворити суцільну вигнуту поверхню, що охоплює сферичну, еліпсоїдну, циліндричну та гіперболічну параболоїдну геометрію. Визначальною характеристикою є генерація зовнішньої горизонтальної тяги арки, що вимагає опор, кільцевих балок або опор, стійких до протидії внутрішнім силам. Навпаки, плоскі просторові рами несуть навантаження в основному у вертикальному напрямку і не створюють горизонтальної аркової тяги; фундаментальні механічні принципи, що керують двома системами, абсолютно різні.

1.2 Візуальні характеристики структурної поведінки

- Навантаження на член: головним чином осьовий розтяг і стиснення; відсутність локальних згинальних напруг забезпечує рівномірний розподіл напруг.

- Передача навантаження: вертикальні навантаження на дах розподіляються вздовж тангенціального напрямку вигнутої поверхні на осьові сили всередині оболонки; шлях навантаження короткий, що призводить до мінімальних втрат енергії.

- Експлуатаційна придатність: дуже статично невизначена резервна структура; локалізоване руйнування елемента не викликає глобального руйнування, забезпечуючи чудову стійкість до раптового вітру, снігу та сейсмічних подій.

1.3 Класифікація за діапазоном і тривимірною конфігурацією вузла

- Одношарова сталева гратчаста оболонка: одношарова структура елементів з дуже низькою власною вагою; підходить для засклених куполів малого та середнього прольоту (15–60 м) і невеликих ландшафтних павільйонів; застосовні тільки в регіонах з низьким вітровим і сніговим навантаженням; переважно використовує вузли маточини з литої сталі.

- Двошарова решітчаста оболонка з кульковими болтами: двошарова конфігурація сітки, що складається з верхнього та нижнього поясів із сполучними елементами перетинки; забезпечує високу жорсткість; підходить для стандартних великопролітних (30–100 м) вугільних навісів і циліндричних сховищ; кращий вибір для внутрішніх ділянок зі стандартними вітровими та сніговими умовами.

- Двошарова зварна кулькова решітка: має зварювання з повним проплавленням у сферичних вузлах, що забезпечує виняткову стійкість до деформації; підходить для надвеликих прольотів (60–200 м) і складських приміщень для важких навантажень у прибережних регіонах, схильних до сильного вітру та сильного снігу.

Основні критерії вибору матеріалу: сталь Q235B вибирається для прольотів ≤60 м і навантажень на дах ≤0,9 кН/м²; Сталь Q355B використовується для прольотів >60 м, важких вугільних навісів і прибережних регіонів.

Компоненти комплексної системи довгопролітних сталевих гратчастих конструкцій

2.1 Первинні структурні одиниці мережі

Містить спеціально вирізані круглі порожнисті елементи (CHS) і три типи спеціалізованих вузлів; усі елементи розрізаються на певну довжину на основі кривизни поверхні, а не за допомогою стандартизованої довжини. Основні матеріали включають безшовні сталеві труби та сталеві труби, зварені високою частотою, із специфікаціями від φ60×3,5 до φ219×10. Диференційовані сценарії застосування для типів вузлів:

- Болтові порожнисті сфери: циліндричні оболонки з малою кривизною та двошарові звичайні сітчасті оболонки; збирається на місці за допомогою болтів, не потребуючи зварювання на місці.

- Зварні порожнисті кулі: великопролітні, великовантажні та товстооболонкові конструкції; мають внутрішні кільцеві ребра жорсткості, щоб протистояти локальній деформації розчавлення.

- Литі сталеві втулки: Спеціально для одношарових вигнутих куполів; використовувати роз’ємні з’єднання та запропонувати найвищий рівень стандартизації компонентів.

Пов’язані кріплення: сферичні системи з болтами використовують стандартні високоміцні болти класу 10.9, конічні головки, ущільнювальні пластини та втулки; системи зварних сфер не мають стандартних кріпильних елементів, повністю покладаючись на стикові зварні шви з повним проваром зі скошеними краями.

2.2 Системи диференційованого забезпечення

Горизонтальна тяга арки сітчастої оболонки в 3-5 разів перевищує космічний каркас; неправильний вибір опори може безпосередньо призвести до обвалення даху. Чотири типи опор і сценарії їх застосування:

- Стаціонарні шарнірні опори: Розташовані по кутах будівлі; стримують вертикальне та двонаправлене горизонтальне зміщення, витримують понад 60% тяги арки оболонки та дозволяють незначне обертання для зняття напруги.

- Односпрямовані опори ковзання: ковзання по окружності або радіальному напрямку; спеціально розроблений для послаблення теплової тяги, викликаної сезонними перепадами температур, запобігаючи розтріскування внаслідок теплового розширення та звуження.

- Шарнірні опори, що розтягуються: використовуються в прибережних або відкритих, відкритих місцях; протистояти негативним силам всмоктування вітру та запобігати підйому або відриву сітчастої оболонки вітром.

- Пружні опори: Використовуються для ділянок з нерівномірним осіданням фундаменту або для сітчастих оболонок неправильної форми з подвійним викривленням; адаптуватися до деформації фундаменту для регулювання розподілу навантаження.

Опорні аксесуари: опорні плити товщиною 18–30 мм, бічні ребра жорсткості 12–20 мм, вбудовані анкерні болти Q355B та вирівнюючі/протиковзкі прокладки.

2.3 Допоміжні заходи для опору основи та опору тязі

Стандартні ізольовані пальові шапки не можуть протидіяти зовнішній тязі, створюваній сітчастою оболонкою; тому потрібне цілеспрямоване посилення. Для фундаментів використовуються залізобетонні ізольовані ковпаки C30–C35, стрічкові фундаменти або ковпаки паль. На зовнішній стороні фундаменту встановлені протипідйомні ґрунтові балки та бетонні опори-противаги для обмеження зміщення назовні. Допуск на площинність для вбудованих сталевих опорних пластин встановлено на рівні ≤2 мм, щоб забезпечити плавне ковзання підшипників.

2.4 Підтримуючі заходи для огородження даху та бічної стійкості

Система огородження даху включає три типи: алюмінієво-магнієво-марганцеві панелі зі стоячим фальцем для вигнутих корпусів стволів, загартоване ізоляційне скло для куполів денного освітлення та профільовані сталеві листи з кольоровим покриттям для закритих вугільних сараїв. Вторинні конструктивні елементи повністю складаються з гарячеоцинкованих C- та Z-прогонів, доповнених стрижнями для даху та карнизними стійками. Бічна стійкість забезпечується зовнішньою залізобетонною кільцевою балкою, яка містить загальну тягу арки, разом із додатковими сталевими розкосами на кінцях фронтонів і між колонами для запобігання бічному зсуву на кінцях.

2.5 Інтегровані системи протикорозійної, вогнестійкої та блискавкозахисту

- Антикорозійне покриття: товщина гарячого оцинкованого покриття ≥85 мкм для стандартних внутрішніх ділянок і ≥120 мкм для прибережних ділянок, які піддаються впливу соляних бризок; Ремонт пошкодженого цинкування на місці передбачає абразивоструйну обробку Sa2.5 з подальшим нанесенням тришарової епоксидної системи покриття, збагаченого цинком.

- Вогнестійкість: громадські місця покриваються тонкоплівковими розбухаючими вогнестійкими покриттями (вогнестійкість становить 0,5–2,0 години); закриті промислові вугільні сараї не вимагають стандартних вогнестійких покриттів.

- Захист від блискавки: елементи верхнього поясу служать природною блискавкозахистовою сіткою, з’єднаною з основними арматурними стержнями фундаменту за допомогою несучих анкерних болтів для формування повного контуру заземлення; додаткові смуги блискавкозахисту не потрібні.

Готові до впровадження рішення

1. Двошарова сітчаста оболонка з кульковими болтами:

Сталеві трубчасті елементи + болтові кулі + односпрямовані ковзні шарнірні опори + стрічкові ударостійкі основи + сталеве покриття з кольоровим покриттям; ідеально підходить для закритих сухих вугільних навісів і силосів для заповнювачів; найнижча вартість і найкоротший термін будівництва.

2. Двошарова зварна кулька сферична сітчаста оболонка:

Товстостінні зварні труби + посилені зварні порожнисті кулі + нерухомі стійкі до розтягу опори + свайні фундаменти + алюмінієво-магнієво-марганцева покрівля; підходить для куполів з великим прольотом на стадіонах і терміналах аеропортів; забезпечує високу надлишковість проти вітрових і снігових навантажень.

3. Одношарова сталева сітчаста оболонка з маточини:

Стандартизовані вигнуті круглі труби + литі сталеві вузли втулки + легкі шарнірні опори + скляна мансардна покрівля; підходить для ландшафтних атріумів і невеликих виставкових залів; забезпечує чудову естетичну привабливість.

Ключові практичні переваги

1. Структурна ефективність і економічність:

Для прольоту 100 м споживання сталі на 18–25% менше, ніж у двошарових плоских просторових рам; ефект арки оболонки природним чином розподіляє навантаження, усуваючи потребу в майбутньому структурному посиленні.

2. Універсальна вигнута геометрія:

Здатність утворювати сферичні або складні подвійно вигнуті форми даху; перевищує економічну межу прольоту 36 м для жорстких каркасів порталу та відповідає вимогам схвалення для унікальних архітектурних форм.

3. Природний дренаж і знижений ризик витоку:

Вигнута геометрія забезпечує властивий схил для дренажу, усуваючи потребу в додаткових шарах наповнення для створення схилу та знижуючи ризики обслуговування, пов’язані з протіканням даху та накопиченням води.

4. Висока стабільність в екстремальних умовах:

Будучи дуже статично невизначеною конструкцією, вона перевершує всі планарні сталеві конструкції щодо стійкості до вітрів за шкалою Бофорта 12, хуртовин і регіональної сейсмічної активності.

5. Модульна конструкція знижує висотні ризики:

Підтримує інтегровану збірку на землі з подальшим гідравлічним підйомом; зменшує роботу на великій висоті на 70%, тим самим знижуючи рівень нещасних випадків на місці.

6. Низькі витрати на експлуатацію та обслуговування за життєвий цикл:

Рівномірні круглі порожнисті секції полегшують видалення іржі та огляд; вигнутий дах дозволяє дощовій воді та пилу сповзати природним шляхом, скорочуючи частоту очищення вдвічі.

Порівняльний аналіз із конкуруючими продуктами

5.1 Структурні відмінності в поведінці

Портальні жорсткі рами відчувають тільки площинний, однонаправлений вигин; витрати зростають, коли прольоти перевищують 36 м, і вони не можуть утворювати вигнуті форми. Плоскі просторові каркаси покладаються виключно на просторове натягнення та стиснення без горизонтальної тяги арки; їх адаптація до криволінійних поверхонь потребує багатьох нестандартних компонентів, що збільшує витрати більш ніж на 40%. Сталеві решітчасті конструкції з великим прольотом використовують двонаправлену просторову дію арки, що робить їх природним пристосуванням для криволінійних поверхонь і пропонує значні економічні переваги для надвеликих прольотів.

5.2 Відмінності конструкції та корпусу

Космічні рами зазвичай вимагають поштучного складання на висоті, що обмежує гнучкість місця; сталеві решітчасті оболонки дозволяють вибрати один з чотирьох методів будівництва, включаючи техніку обертального ковзання, придатну для обмежених просторів. Що стосується корпусу, кривизна сталевої гратчастої оболонки ідеально узгоджується з алюмінієво-магнієво-марганцевими панелями та вигнутим склом, усуваючи напругу кручення на панелях даху та знижуючи ризик розтріскування в майбутньому.

5.3 Відмінності антикорозійної обробки

Конструктивні елементи повністю складаються з безшовних круглих труб, що усуває «мертві зони», що уловлюють бруд, які є в кутках або швелерах; це забезпечує повне покриття під час гарячого цинкування та нанесення покриттів, подовжуючи термін служби антикорозійного захисту в прибережних середовищах на 8–12 років порівняно з плоскими просторовими рамами. Стандартизований процес обробки за категоріями

6.1 Основний робочий процес обробки для двошарових просторових каркасів із кульковими болтами

1. Прецизійна обробка за допомогою болтової кулі: кругла сталева штампована заготовка → Токарне оброблення сферичної поверхні → Багатостанційне свердління та нарізування різьби під певними кутами/кривизнами → Магнітно-порошковий контроль (MPI) для внутрішніх тріщин → Гаряче цинкування.

2. Точна обробка елементів: різання сталевих труб з ЧПУ на потрібну довжину → Обробка конічних головок → Зварювання обох кінців повним проплавленням CO2 → Ультразвукове випробування (UT, клас II) 20% критичних елементів → Дробеструйна обробка (Sa 2,5) для видалення іржі → Гаряче цинкування.

3. Допоміжна обробка: загартування, відпустка та перевірка болтів класу 10.9; одночасне цинкування втулок і установочних гвинтів для забезпечення допусків посадки різьби.

4. Заводська попередня збірка: Монтаж вигнутого монтажного пристосування в масштабі 1:1 → Пробна збірка віялоподібних вузлів → Перевірка сферичного підйому та глибини введення болтів → Регулювання нестандартних елементів.

5. Зональне пакування: класифіковане пакування на основі кругової та радіальної нумерації → Маркування послідовності складання на місці.

6. Встановлення на місці: вирівнювання опори → Збірка решітки нижнього поясу → Встановлення ланок та закриття верхнього пояса → Остаточне затягування високоміцних болтів → Оцинкування та вогнезахисне покриття.

6.2 Спеціалізований робочий процес для двошарових зварних кулькових каркасів

Штампування сталевих напівсфер → Скошування → Збірка внутрішніх кільцевих ребер жорсткості → Зварювання під флюсом (SAW) для змикання сфери → Контроль зварного шва 100% UT (клас II) → Шліфування та цинкування сфери; на місці зварювання з фаскою повного проплавлення елементів до сфер з перевіркою та прийманням кожного зварного шва.

6.3 Спеціалізований робочий процес для однорівневих просторових фреймів концентратор-вузол

Точне лиття сталевих литих вузлів → Обробка різноспрямованих з'єднувальних пазів → Фрезерування вигнутих кінців труб → Пробна збірка заводського агрегату → Загальне цинкування; збірка на місці шляхом вставлення та замикання болтами — не потрібні гарячі роботи чи зварювання на місці.

6.4 Стандартизований робочий процес обробки для підтримки

Різка опорних плит і пластин жорсткості на ЧПУ → Скошування, збірка та зварювання → Точне фрезерування поверхонь ковзання → Контроль зварних швів → Оцинковка анкерних болтів і комплектна упаковка.

Комплексні параметри англійської мови

7.1 Геометричні параметри елементів і з'єднань

Загальна специфікація сталевих труб: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Традиційний крок сітки: 1,5 м ~ 3,5 м для сферичної та циліндричної гратчастої оболонки

Допуск на обробку елемента: відхилення загальної довжини ±1,0 мм, лінійність ≤ L/1000

Болтовий сферичний вузол: діаметр φ120~φ400 мм, товщина стінки 12~20 мм, допуск кута отвору для гвинта ±15′

Зварний порожнистий сферичний вузол: діаметр φ200~φ500 мм, товщина стінки 14~22 мм з внутрішнім кільцем жорсткості

Опорна опорна плита: товщина 18~30 мм, пластина жорсткості 12~20 мм, матеріал анкерного болта Q355B

7.2 Таблиця механічних властивостей матеріалу

7.3 Параметри прольоту та навантаження

Економічний проліт одношарової гратчастої оболонки: 15м ~ 60м

Економічний проліт двошарової сферичної гратчастої оболонки: 30 м ~ 100 м

Двошарова зварна сферична решітка оболонки Максимальний проміжок: 60м ~ 200м

Індекс навантаження на дах: власне навантаження 0,35~0,90 кН/㎡, живе навантаження 0,5~1,2 кН/㎡; закритий вугільний сарай живе навантаження до 2,5 кН/м²

Контроль температурної деформації: наддовгі циліндричні оболонки повинні мати односторонні ковзні опори для зняття тяги температурної дуги

7.4 Стандарти перевірки зварювання

Кругове зварювання сферичної труби з болтами: зварювання класу 2, 20% ультразвуковий контроль ключових елементів, 100% контроль ключових національних проектів

Зварний сферичний стиковий шов: зварний шов ступеню 2 з повним проваром, 100% перевірка UT для гратчастих оболонок із великим навантаженням

7.5 Технічний індекс захисту від корозії та пожежобезпечності

Заводське гаряче цинкування: ≥85 мкм для внутрішніх районів, ≥120 мкм для прибережних зон соляного туману

Стандарт ремонту на місці: піскоструминна обробка Sa2,5, загальна товщина сухої плівки ≥120 мкм для тришарової системи фарбування

Тривалість вогнестійкості: 0,5 год/1,0 год/1,5 год/2,0 год для тонкошарового вогнезахисного покриття громадських будівель

7.6 Контроль точності встановлення на місці

Відхилення кільцевої балки та опорної осі ≤±5 мм, відхилення висоти опори ≤±3 мм

Відхилення висоти сусідніх опор ≤2 мм, загальне відхилення підйому корпусу ≤1/1000 проектної висоти

7.7 Посилання на споживання сталі за проектом (зона проектування)

Одношаровий купол денного освітлення: 10~20 кг/㎡

Двошарова звичайна циліндрична оболонка: 20~33 кг/㎡

Двошарова закрита гратчаста оболонка для вугільного навісу: 33~55 кг/м²

Методи встановлення на місці відповідно до умов проекту

Схеми встановлення довгопролітних сталевих гратчастих конструкцій вибираються на основі умов на місці для вирішення таких проблем, як обмежений простір і обмеження доступу крана:

1. Висотна збірка: підходить для розкиданих майданчиків з малим прольотом, не вимагає великого підйомного обладнання

2. Збірка блоку: розділіть корпус на віялоподібні блоки, зберіть на землі та підніміть окремо

3. Загальний гідравлічний підйом: бажано для великих закритих майданчиків, мінімізує ризики експлуатації на великій висоті

4. Ротаційна розсувна установка: підходить для вузьких прибережних ділянок з обмеженим радіусом повороту крана

FAQ

Q1 Як швидко вибрати між одношаровими та двошаровими сталевими решітчастими конструкціями з великим прольотом?

Для прольотів ≤60 м у прибережних районах без накопичення снігу та високих вимог до природного освітлення перевага надається одношаровій ґратчастій оболонці вузла (на 30% нижча вартість). Для прольотів понад 60 м або в сценаріях узбережжя, сильного снігопаду або важкого навантаження (зберігання матеріалу) двошарова гратчаста оболонка є обов’язковою, щоб запобігти локальній нестабільності при прогину, пов’язаній з одношаровими конструкціями.

Q2 Чи можна не використовувати ковзні опори для гратчастих оболонок?

Ні. Для корпусів стволів, довжина яких перевищує 45 м, або куполів, діаметр яких перевищує 50 м, термічна деформація створює внутрішні сили тяги, що значно перевищують несучу здатність сталі; відсутність ковзних опор безпосередньо спричинить вигин або руйнування елементів.

Q3 Чи можна виконати вторинне різання або свердління на місці після гарячого цинкування?

Вторинне різання або свердління заборонено. Розташування всіх отворів і довжина елементів є попередньо виготовленими на заводі, лише болтове складання виконується на місці; різання пошкоджує оцинковане покриття, яке неможливо повністю відремонтувати, що значно скорочує корозійно-стійкий термін служби конструкції.

Q4 Яка різниця в довгострокових витратах на експлуатацію та технічне обслуговування між сталевими решітчастими оболонками та просторовими каркасами?

Для того самого проміжку вигнута поверхня решітчастої оболонки забезпечує чудову здатність до самоочищення, зменшуючи щорічні витрати на очищення даху на 45%. Крім того, елементи осьового навантаження не страждають від вигину, спричиненого втомою, усуваючи потребу в структурному посиленні протягом 30 років; таким чином, продуктивність експлуатації та технічного обслуговування набагато краща, ніж у плоских просторових рам.

Переваги сервісу HAISHENG

1. Попередній конструкційний вибір і проектування: передпродажні послуги включають надання безкоштовних спеціалізованих креслень для макетів опор і армування кільцевих балок — на основі параметрів місцевого вітру/снігу, інтенсивності сейсмічної активності та геологічних умов — для запобігання помилкам проектування щодо стійкості фундаменту до поперечного опору.

2. Комплексна двомовна документація: Надання повної документації англійською та китайською мовами, включаючи звіти про матеріали, звіти про ультразвукове випробування (UT) для зварних швів, сертифікати гальванізації та структурні розрахунки установки, щоб безпосередньо відповідати вимогам закордонних інспекторів і митного оформлення.

3. Захисна упаковка для транскордонного транспортування: сферичні вузли окремо загорнуті в пухирчасту плівку; тонкі елементи кріпляться на сталевих стійках із захисними кутовими щитками; і всі товари мають герметичні упаковки, стійкі до соляних бризок, придатні для морських перевезень.

4. Цілодобове дистанційне двомовне технічне керівництво: відеопідтримка в режимі реального часу, що охоплює вирівнювання підшипників ковзання, поетапне затягування болтів і зрощування кільцевої балки.

5. Комплексне гарантійне покриття: 5-річна структурна гарантія на основні елементи; антикорозійні гарантії на гарячеоцинковане покриття (15 років для внутрішніх територій, 8 років для прибережних зон); і наявність запасних частин для з'єднувальних вузлів протягом усього терміну служби.
