Як колона круглої порожнистої сталевої труби може покращити структурні характеристики та ефективність будівництва

ХАЙШЕНГзабезпечує інжКругла порожниста сталева трубарішення для сталевих будівель, промислових об’єктів, стадіонів, доріжок, мостів, навісів і збірних конструкцій. Виготовлені з конструкційної сталі Q235B або Q355B, ці колони поєднують у собі круглий несучий профіль із гнучким з’єднанням і можливостями захисту від корозії для складних конструкцій.

Кругла порожниста сталева трубна колона — це вертикальний конструктивний елемент, призначений для передачі навантажень від надбудови до її основи. Його порожнистий круглий переріз забезпечує збалансований розподіл навантаження, потужне осьове стиснення, опір крученню та відносно низький опір вітру. Залежно від вимог проекту колони можуть бути виготовлені з безшовних або зварних сталевих труб і налаштовані на замовлення з опорними плитами, ребрами жорсткості, з’єднувальними пластинами, фланцями, підйомними аксесуарами та захисними покриттями. У цій статті пояснюється їх конструкція, основні характеристики, процес виробництва, переваги, застосування та міркування щодо вибору.

Зміст

1. Що таке кругла порожниста сталева трубна колона?
2. Як влаштована кругла порожниста сталева трубна колона?
3. Які основні структурні переваги?
4. Які технічні характеристики варто оцінити покупцям?
5. Як виготовляються колони круглої порожнистої сталевої труби?
6. Де використовуються колони круглої порожнистої сталевої труби?
7. Як це порівнюється з іншими сталевими колонами?
8. Як покупцям вибрати правильну колонку?
9. Часті запитання
10. Навіщо працювати з професійним виробником?

Що таке кругла порожниста сталева трубна колона?

Колона з круглої порожнистої сталевої труби — це вертикальний несучий конструктивний елемент із порожнистим циліндричним поперечним перерізом. Зазвичай він виготовляється з вуглецевої конструкційної сталі або низьколегованої сталі і може виготовлятися як безшовна труба, так і як катана та зварна труба.

На відміну від суцільної сталевої колони, порожниста конфігурація зменшує непотрібний матеріал, зберігаючи міцний структурний профіль. Кругова геометрія розподіляє напруги по колу та забезпечує постійний опір незалежно від напрямку навантаження. Це робить конструкцію особливо корисною там, де колони можуть зазнавати комбінованого осьового стиснення, вигину, кручення, вітрових навантажень або ексцентричних сил.

Типова специфікація виражається якφD × t × L, де D – зовнішній діаметр, t – товщина стінки, а L – довжина колони. Наприклад, φ219 × 8 × 6000 означає зовнішній діаметр 219 мм, товщину стінки 8 мм і довжину 6 м.

Як влаштована кругла порожниста сталева трубна колона?

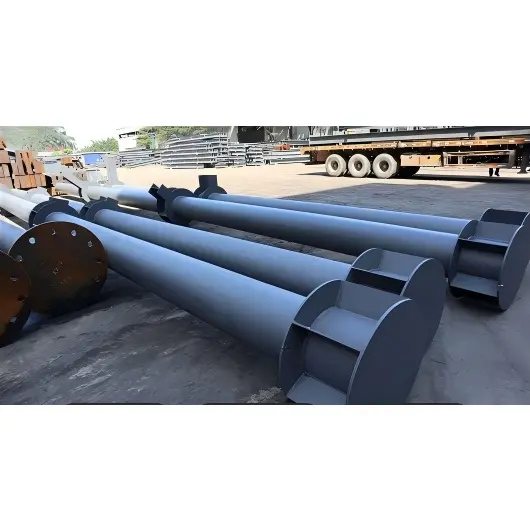

Конструкційна трубна колона - це більше, ніж сталева труба. Для багатьох проектів повна збірка включає з’єднувальні та армуючі компоненти, які дозволяють інтегрувати колону з фундаментами, балками, системами даху та іншими елементами конструкції.

• Тіло колонки:Первинна кругла сталева труба вибирається відповідно до діаметра, товщини стінки, довжини, марки матеріалу та проектних навантажень.
• Основна плита:Зварна сталева пластина, яка передає навантаження колони на фундамент через анкерні болти.
• Пластини або кільця жорсткості:Підсилення, яке використовується там, де потрібні більш високі навантаження або локальний опір вигину.
• Верхня пластина або фланець:Забезпечує точку з’єднання балок, ферм, верхніх колон або інших структурних компонентів.
• З'єднувальні пластини та кронштейни:Полегшення з’єднань балка – колона або труба – труба.
• Болти високої міцності:Використовується для болтових з’єднань конструкцій, якщо це передбачено проектом.
• Захисне покриття:Системи ґрунтовки, проміжного та верхнього покриття або цинкування можуть бути нанесені відповідно до умов навколишнього середовища.

Для наддовгих конструкцій окремі секції також можна з’єднати за допомогою зварювання, фланців або інших конфігурацій з’єднання.

Які основні структурні переваги?

Збалансований розподіл навантаження

Круговий переріз не має умовних сильної і слабкої осі. Його геометрія розподіляє напругу навколо труби, що робить його придатним для конструкцій, які піддаються навантаженню з різних напрямків.

Сильний стиск і кручення

Трубні колони часто вибирають для застосувань, які вимагають значного осьового навантаження та стійкості до ефектів кручення. Закрита порожниста секція також забезпечує корисну конструкційну ефективність там, де важливі стійкість і різнонаправлене навантаження.

Зменшений вплив вітру

Обтічний циліндричний профіль може зменшити аеродинамічний опір порівняно з кутовими структурними профілями. Ця характеристика може бути цінною для відкритих колон у навісах, доріжках, вежах, стадіонних конструкціях та інших зовнішніх установках.

Ефективне встановлення

У порівнянні з деякими більш важкими структурними альтернативами, порожнисті сталеві колони можуть запропонувати ефективне співвідношення міцності до ваги. Заводське виготовлення опорних плит, з’єднувальних компонентів, отворів і захисних покриттів також може зменшити кількість обробки, необхідної на будівельному майданчику.

Архітектурна гнучкість

Гладкий циліндричний вигляд добре працює, коли структурні компоненти навмисно видно. Таким чином, круглі колони можуть поєднувати структурні та архітектурні функції в комерційних будівлях, громадських установах, ландшафтних спорудах і сучасних промислових проектах.

Які технічні характеристики варто оцінити покупцям?

Вибір конструктивної колони слід починати з інженерних вимог, а не просто вибирати діаметр труби. Марка матеріалу, товщина стінки, довжина, конфігурація з’єднання, умови навантаження, допуски виготовлення та корозійне середовище – усе це впливає на кінцеві характеристики.

For example, HAISHENG's product information identifies Q235B and Q355B as mainstream material grades and provides pipe dimensions in the φD × t × L format. Фактичні структурні розміри завжди слід визначати з проектних розрахунків і застосовних стандартів проектування.

Як виготовляються колони круглої порожнистої сталевої труби?

Професійне виготовлення перетворює сталеву трубу або пластину в готову конструкцію, готову до транспортування та встановлення. Контрольований виробничий процес допомагає підтримувати точність розмірів, якість зварювання, прямолінійність і захист поверхні.

1. Перевірка сировини:Перевіряється марка сталі, розміри, стан поверхні та відповідна документація на матеріали.
2. Різання:Труби або сталеві пластини нарізаються відповідно до необхідної довжини колони та креслень виготовлення.
3. Формування:Зварні колони великого діаметру можна виготовити шляхом прокатки сталевого листа в циліндричну форму з подальшим зварюванням.
4. Кінцева підготовка:Кінці колон можуть бути оброблені або скошені для досягнення необхідної геометрії з’єднання.
5. Збірка компонентів:Опорні плити, верхні плити, ребра жорсткості, кромки, фланці та з’єднувальні пластини розташовуються відповідно до технічних креслень.
6. Зварювання:Компоненти зварюються з використанням відповідних виробничих процедур із застосуванням неруйнівного контролю, якщо це необхідно.
7. Випрямлення та корекція:Зварювальна деформація і прямолінійність стовпа перевіряються і при необхідності виправляються.
8. Обробка отворів:Отвори для болтів і технічних засобів просвердлюються або обробляються відповідно до заданих розмірів і місць.
9. Обробка поверхні:Перед нанесенням ґрунтовки та захисного покриття можна видалити іржу та окалину за допомогою струменя.
10. Остаточна перевірка:Розміри, з’єднання, зварні шви, стан покриття, маркування та упаковка перевіряються перед відправкою.

Для колон великого діаметра зварна конструкція забезпечує більшу гнучкість щодо діаметра та товщини стінки. Тим часом безшовні трубні колони можуть бути корисними там, де перевага віддається безшовній конструкції та особливим вимогам до розмірів.

Де використовуються колони круглої порожнистої сталевої труби?

Поєднання структурних характеристик і чіткої циліндричної геометрії дозволяє цим колонам служити як для інженерних, так і для архітектурних цілей.

• Промислові підприємства:Використовуються як вертикальні конструкційні опори на заводах і виробничих приміщеннях.
• Стадіони та великопролітні майданчики:Підходить для конструкцій, де важливі різноспрямоване навантаження та архітектурний вигляд.
• Доріжки та навіси:Гладкий профіль є практичним рішенням для відкритих зовнішніх опор.
• Швидкомонтовані будівлі:Виготовлені на заводі компоненти можуть спростити збірку та покращити координацію конструкції.
• Мости та муніципальні споруди:Застосовується до вибраних пірсів, допоміжних елементів, огорож та пов’язаних споруд.
• Ландшафтна архітектура:Циліндричні колони можуть забезпечити структурну підтримку, зберігаючи чистий візуальний вигляд.
• Висотні споруди:Більші елементи CHS можуть бути розроблені для значних вертикальних і комбінованих навантажень.

Як це порівнюється з іншими сталевими колонами?

Різні структурні профілі служать різним інженерним цілям. A circular hollow section should therefore be evaluated according to project requirements rather than treated as a universal replacement for H-section or square/rectangular hollow sections.

Відповідний розділ залежить від структурних розрахунків, вимог до підключення, умов виготовлення, наявності матеріалів, бюджету проекту та відповідних будівельних стандартів.

Як покупцям вибрати правильну колонку?

Для груп із закупівель, інженерів, підрядників і виробників сталевих конструкцій чітка технічна специфікація може значно зменшити проблеми з комунікацією та затримки пропозиції.

1. Визначте розрахункові навантаження:Надайте осьові навантаження, згинальні моменти, крутильні ефекти, вітрові навантаження, сейсмічні умови та іншу відповідну проектну інформацію.
2. Підтвердити розміри:Вкажіть зовнішній діаметр, товщину стінки, довжину та необхідні допуски на розміри.
3. Виберіть марку матеріалу:Q235B і Q355B є звичайним вибором, тоді як остаточний клас повинен відповідати вимогам проекту.
4. Визначте деталі підключення:Надайте розміри опорної плити, розташування анкерних болтів, вимоги до фланців, місця з’єднання балок і деталі елементів жорсткості.
5. Розглянемо середовище:На відкритому повітрі, у вологому, узбережжю або в хімічно агресивному середовищі може знадобитися посилений захист від корозії.
6. Підтвердьте вимоги до перевірки:Обговоріть перевірку розмірів, перевірку зварювання, неруйнівний контроль, товщину покриття та документацію перед виробництвом.
7. План логістики:Враховуйте довжину колони, транспортні обмеження, точки підйому, сегментацію, упаковку та послідовність встановлення.

Детальний пакет креслень або специфікацій дозволяє виробнику визначити найбільш відповідний маршрут виготовлення та конфігурацію підключення. Покупці також можуть ознайомитися зі сталевими конструкційними компонентами, щоб зрозуміти, як колони інтегруються з іншими виготовленими сталевими елементами.

Часті запитання

Які матеріали зазвичай використовуються для круглих порожнистих сталевих трубних колон?

Для цих колон зазвичай вказуються конструкційні сталі Q235B і Q355B. Остаточний матеріал слід вибирати відповідно до структурних розрахунків, застосовних стандартів, умов навколишнього середовища та вимог проекту.

Чим відрізняються безшовні трубні колони від зварних?

Безшовні колони виготовляються з безшовної сталевої труби і не мають поздовжнього шва. Зварні колони формують із сталевого листа і з'єднують зварюванням. Зварна конструкція забезпечує більшу гнучкість для великих діаметрів і спеціальної товщини стінок, у той час як безшовні труби можуть бути перевагами для конкретних діаметрів і структурних вимог.

Чи можна налаштувати колону круглої порожнистої сталевої труби?

так Depending on fabrication capabilities and engineering requirements, diameter, wall thickness, length, base plates, top connections, stiffeners, connection plates, bolt holes, lifting lugs, splice configurations, and surface treatments can be customized.

Як здійснюється захист від корозії?

Загальні варіанти включають дробеструйну обробку з наступним нанесенням ґрунтовки, проміжного та верхнього покриття. Гаряче цинкування також можна розглянути для відповідних застосувань, особливо там, де потрібен посилений захист від корозії.

Чи підходять колони з круглих труб для зовнішніх конструкцій?

Їх можна використовувати у зовнішніх приміщеннях, таких як навіси, доріжки, ландшафтні споруди, муніципальні споруди та інші відкриті сталеві системи, якщо відповідним чином визначено розміри колон, конструкцію конструкції, з’єднання та систему захисту від корозії.

Яку інформацію необхідно надати під час запиту пропозиції?

Корисна інформація включає кількість, марку сталі, зовнішній діаметр, товщину стінки, довжину, креслення з’єднань, деталі опорної плити, вимоги до обробки поверхні, стандарти перевірки, пункт призначення та очікуваний графік доставки. Структурні креслення особливо корисні для індивідуальних проектів.

Навіщо працювати з професійним виробником?

Конструктивна колона повинна працювати як частина повної несучої системи, тому вибір продукту повинен включати більше, ніж порівняння цін на труби. Точність виробництва, якість зварювання, деталі з’єднання, захист поверхні, процедури перевірки, пакування та координація доставки – усе це впливає на кінцевий результат проекту.

ХАЙШЕНГ постачає колони круглої порожнистої сталевої труби з використанням конструкційної сталі Q235B або Q355B і підтримує конфігурації виготовлення, включаючи опорні плити, ребра жорсткості, з’єднувальні пластини, високоміцні болти та захисні покриття. Для конкретних вимог проекту покупці можуть надати креслення, розміри, інформацію про завантаження, кількість та умови застосування, щоб можна було оцінити відповідну конфігурацію колони.

Плануєте проект із сталевої конструкції чи шукаєте індивідуальні конструкційні колони?Поділіться своїми кресленнями та технічними вимогами з HAISHENG сьогодні. Для вибору матеріалів, деталей виготовлення, конфігурацій підключення, підтримки пропозицій і планування доставки,зв'яжіться з намищоб обговорити ваш проект з командою HAISHENG.
