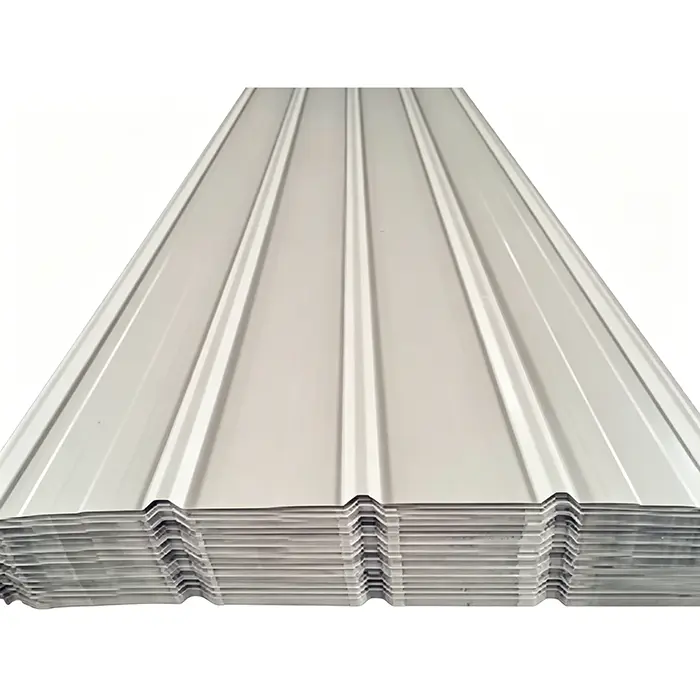

Prefabricated Steel Wall Cladding Panels

Збірні сталеві облицювальні панелі HAISHENG — це виготовлені на заводі холоднокатані елементи зовнішнього облицювання. На відміну від стандартних покрівельних листів, вони мають спеціальний профіль, призначений для вертикального дренажу та оптимальної висоти ребра. Ми надаємо комплексні рішення для наскрізного облицювання, включаючи зовнішні панелі, системи ізоляції, несучі підконструкції та оздоблення отворів, а не просто продаж окремих листів. Спираючись на 12-річний досвід експорту, ми пропонуємо диференційовані антикорозійні рішення, адаптовані до різних закордонних кліматичних та корозійних середовищ. Наші продукти ефективно вирішують чотири загальні проблемні точки проекту: протікання стін, тривале іржавіння, затримки будівництва та надмірні структурні навантаження. Усі технічні характеристики відповідають міжнародним стандартам для облицювання промислових об’єктів, і ми підтримуємо як пряме відвантаження зі складу, так і виготовлення на замовлення.

Яка різниця між стандартними сталевими листами та цими збірними сталевими стіновими панелями?

1. Дренажна структура:

Стінові панелі зазвичай мають висоту ребра 25-35 мм і короткі краї внахлест, з дренажними шляхами, призначеними для вертикальної установки; дахові панелі зазвичай мають висоту ребра понад 50 мм, що підходить для великомасштабного горизонтального дренажу.

2. Спосіб кріплення:

Стінові панелі кріпляться виключно за допомогою відкритих самонарізних гвинтів (без конструкції зі стоячим фальцем «470», яка використовується для дахів), що полегшує подальше обслуговування, розбирання та повторне встановлення.

3. Точність форми:

Прес-форми для формування стінових панелей піддаються пасивації країв, щоб запобігти накопиченню солі на гострих зовнішніх кутах, що прискорює корозію. Цей процес не застосовується до панелей для даху.

Критерії вибору підкладок і покриттів

1 Вибір двостороннього покриття підкладки Al-Zn (алюміній-цинк).

- Внутрішні посушливі регіони (Центральна Азія, внутрішня Східна Європа): AZ150 г/м²; забезпечує відсутність корозії основи протягом 5-8 років; підходить для стандартних складів і фабрик.

- Дощові регіони з високою вологістю вздовж річок (басейн річки Янцзи, внутрішня Південно-Східна Азія): AZ180 г/м²; забезпечує на 20% більшу стійкість до проникнення вологи; підходить для виробничих цехів.

- Зони прибережної/хімічної корозії (прибережна Південно-Східна Азія, нафтохімічні парки): AZ275 г/м²; має високий вміст алюмінієво-цинкового сплаву, щоб блокувати шляхи корозії іонів хлориду.

2 Стійкість верхнього покриття до атмосферних впливів та умови гарантії

- PE (стандартний поліестер): 20–25 мкм товщина сухої плівки (DFT) на верхній стороні, 5–10 мкм епоксидна антикорозійна основа; Гарантія 5-8 років; підходить лише для внутрішніх фабрик без пилу.

- HDP (високоміцний поліестер): 25–30 мкм DFT на верхній стороні; стійкий до ультрафіолету; 10–15 year warranty; підходить для регіонів з сильними дощами та інтенсивним сонячним світлом.

- PVDF (Fluorocarbon): 25–35 μm DFT on the top side; стійкий до кислотної та лужної корозії; 20+ year warranty; обов'язкове сполучення з підкладкою AZ275.

3 диференційованих стандарти вибору товщини панелей

- - Зовнішні стінові панелі: стандартні 0,4–0,5 мм (для районів зі швидкістю вітру ≤24 м/с); 0.55–0.7mm for high-wind coastal regions (wind speeds ≥28m/s)

- Внутрішні облицювальні панелі: однорідні світло-сірі дрібноребристі панелі «Модель 900» 0,3–0,4 мм; призначений виключно для внутрішнього утримання пилу, не потребуючи високого атмосферостійкого покриття

Таблиця вимірюваних параметрів збірних сталевих стінових панелей

Розміри: максимальна довжина окремої панелі 12 м; Зварювання на місці підтримується для наддовгих прольотів за допомогою спеціалізованих водонепроникних смужок для усунення ризиків протікання на з’єднаннях.

Повний список аксесуарів

На відміну від виробників, які постачають лише самі панелі, HAISHENG пропонує комплексне постачання повних комплектів аксесуарів для збірних сталевих систем облицювання стін, з компонентами, адаптованими для вирішення конкретних завдань встановлення на місці:

1. Зовнішні декоративні панелі: доступні в трьох профілях (900/820/750) для захисту від вітру/дощу та естетики; фарбу можна налаштувати за допомогою таблиці кольорів.

2. Гідроізоляція та кріпильні аксесуари: гарячеоцинковані самонарізні гвинти (φ4,8/φ5,5) з водонепроникними шайбами ​​EPDM; бутилова ущільнювальна стрічка 15/20 мм; і спеціалізовані водонепроникні стрічки для горизонтального встановлення — вирішення типових проблем із протіканням у місцях проникнення гвинтів.

3. Теплоізоляційний шар: Варіанти включають скловату класу B1 (для стандартних заводів; щільність 12–16 кг/м³; товщина 50/75/100 мм) і кам’яну вату класу A (для хімічних/займистих/вибухонебезпечних цехів; щільність 100–150 кг/м³; товщина 50–100 мм), у комплекті з опорною сіткою і затискачі для запобігання провисанню ізоляції.

4. Внутрішня пароізоляція: ПЕ пароізоляційна плівка, встановлена ​​на внутрішній стороні шару утеплювача; спеціально розроблений для запобігання зворотному потоку вологи в майстернях з високою вологістю та запобігання розвитку цвілі або пошкодженню ізоляції.

5. Внутрішні облицювальні панелі: 0,3–0,4 мм «Модель 900» сталеві панелі з кольоровим покриттям із дрібним ребром; приховати шорсткі краї ізоляційного матеріалу, покращити естетику інтер’єру та запобігти виходу пилу зсередини.

6. Несуча вторинна стінова конструкція: гарячеоцинковані сталеві стінові рейки С-прорізу (C80–C180) з товщиною цинкового покриття ≥80 мкм; оснащений стяжними стрижнями φ12 і провисаючими стрижнями φ32×2,0, щоб запобігти боковому крутильному вигину поясів під сильними вітровими навантаженнями.

7. Спеціалізовані компоненти оздоблення відкривання: кути основи, оздоблення карнизів, оздоблення дверей/вікон, кутові оздоблення (внутрішні та зовнішні) та кришки компенсаційних швів; усі виготовлені з однакового матеріалу та оздоблення для запобігання невідповідності кольорів та корозії.

8. Компоненти денного освітлення: стінові панелі денного освітлення FRP, що відповідають профілю металевих панелей; Розміри кроку гофра та перекриття повністю сумісні, що забезпечує бездоганну інтеграцію в смугу денного освітлення зовнішньої стіни без проміжків протікання.

9. Аксесуари для вентиляційної обробки: дихаючі жалюзі та спеціальні панелі для вентиляційної обробки; призначений для розсіювання тепла майстерні та вентиляційних точок, зберігаючи при цьому єдиний вигляд зовнішнього фасаду.

Комплексні, готові до впровадження рішення

1 Проста, неізольована зовнішня стіна складу

Конфігурація: стінова панель AZ150 з поліетиленовим покриттям 0,45 мм серії 900 + гарячеоцинкована стінова обшивка C100; відсутність утеплювача, пароізоляції або обшивки; Застосування: Сухе внутрішній склад матеріалів; термін служби < 5 років.

2 Стандартна зовнішня стіна виробничого цеху постійної температури

Конфігурація: стінова панель AZ180 із покриттям HDP 0,5 мм серії 900 + скловата 75 мм + пароізоляційний поліетиленовий бар’єр + обшивка стіни C120 + повний набір оздоблення для отворів; Застосування: цехи загальної обробки в дощових прирічкових районах; збалансовує теплоізоляцію з економічною ефективністю.

3 Двошаровий конверт для хімічних/прибережних середовищ із високою корозією

Конфігурація: зовнішня панель AZ275 з покриттям PVDF товщиною 0,6 мм + кам’яна вата класу А 100 мм + пароізоляція з потовщеного поліетилену + облицювальна панель товщиною 0,35 мм + обшивка стіни C140 для важких навантажень; Застосування: прибережні зони (соляний бризок) і хімічні майстерні (небезпека займистості/вибухонебезпечності); Клас вогнестійкості А; термін служби > 20 років.

Конструктивні та інженерні параметри

1. Марки сталі підкладки: високоміцна конструкційна сталь TS280 і TS350; межі текучості 280 МПа і 355 МПа відповідно; міцність на розрив 380–520 МПа; здатний протистояти деформації, викликаній короткочасним високошвидкісним тиском вітру.

2. Виміряна власна вага: 4,0 кг/м² для панелей товщиною 0,5 мм і 4,8 кг/м² для панелей товщиною 0,6 мм — значно менше, ніж навантаження кладки стін.

3. Параметри теплового розширення: коефіцієнт лінійного розширення 1,2 × 10⁻⁵/°C; Через кожні 60 метрів довжини стіни необхідний компенсаційний шов товщиною 20 мм, щоб запобігти викривленню або розтріскуванню панелі через високі температури.

4. Захист вторинної конструкції від корозії: товщина гарячого оцинкованого покриття становить ≥80 мкм для рейок стін і всіх металевих кріплень, що відповідає стандарту ISO 1461 для захисту від корозії гарячим оцинкуванням.

Які відмінні переваги порівняно з конкуруючими продуктами?

1 Переваги структурного навантаження

Збірні сталеві панелі для облицювання стін важать лише 3–5 кг/м² у порівнянні з 220 кг/м² для кладки з червоної цегли та 45 кг/м² для панелей ALC. Використання сталевих панелей з кольоровим покриттям дозволяє зменшити поперечні перерізи сталевих колон і розміри фундаменту, знижуючи витрати на цивільне будівництво заводів з великопролітними просторовими каркасами на 12–18%.

2 Переваги будівництва та доставки

Використовує повністю сухий, збірний метод збірки — усуває вологі процеси, такі як розчин і штукатурка — дозволяє продовжувати будівництво під час дощу, снігу або низьких температур. Огородження зовнішнього приміщення площею 10 000 м² займає лише 12–15 днів, тоді як кладка стін вимагає 45–75 днів, що скорочує час виробництва.

3 переваги для нестандартних форм

Дозволяє згинати на місці для створення вигнутих кутів і неправильних кінців фронтону; Для дверей, вікон, плінтусів і компенсаційних швів передбачені відповідні декоративні елементи (виготовлені з одного матеріалу). Навпаки, ALC-панелі та червону цеглу неможливо зігнути на місці, що робить нерівні ділянки дуже схильними до розтріскування та витоку води з часом.

4 Стійкість до вологи та просочування

Має подвійну гідроізоляцію в місцях з’єднання панелей і шурупів за допомогою бутилової стрічки та шайб EPDM; загальна паропроникність стіни нижче 0,05 г/(м²·год). Цегляні стіни зазвичай страждають від зовнішнього просочування та внутрішнього відшарування шпаклівки через три роки.

5 Переваги тепло- та звукоізоляції

Теплоізоляція, пароізоляція та панелі внутрішньої обшивки встановлюються за один етап монтажу, досягаючи звукоізоляції 32–38 дБ. Стіни з кам’яної кладки вимагають окремої внутрішньої ізоляції та штукатурки, і ізоляційний шар, швидше за все, розшарується або від’єднається через 2–3 роки використання.

6 Переваги стійкості до погодних умов і довговічності

Повністю покритий тришаровою антикорозійною фарбою, що не вимагає ремонту протягом 20 років у прибережних зонах. Зовнішні стіни з кам’яної кладки часто висвітлюються, вивітрюються та відшаровуються протягом п’яти років, а витрати на ремонт можуть досягати 40% вартості нової стіни.

7 переваг розбирання та повторного використання

Окремі стінові панелі можна демонтувати самостійно, що позбавляє від необхідності масштабного демонтажу при установці вентиляторів або модифікації дверей і вікон пізніше. Сталь на 100% підлягає вторинній переробці, а залишкова вартість після демонтажу перевищує 35%; навпаки, червона цегла та панелі ALC стають 100% будівельним сміттям, яке не потребує переробки.

8. Комплексні переваги вартості

Основні матеріали, які масово виробляються за допомогою формування, пропонують нижчі витрати на виробництво та вимагають простішої вторинної структурної підтримки. Витрати на 45% нижчі, ніж алюмінієво-пластикові навісні стіни, і на 22% нижчі (комбінована праця та матеріали), ніж панелі ALC, що забезпечує найкраще співвідношення ціни та якості для промислового застосування.

Стандартизований робочий процес обробки на заводі HAISHENG

1. Вхідна перевірка сировини:

Перевірка ваги цинкового покриття сталевої рулони, товщини фарби та зовнішнього вигляду поверхні; відбраковування матеріалів з дефектами покриття або транспортними подряпинами; сторонні звіти про перевірку покриття, видані для кожної партії.

2. Розмотування та вирівнювання:

Dual-side photoelectric alignment system controls strip deviation to within ±0.5mm, preventing slanted edges on the formed panel.

3. Спеціалізовані прес-форми:

Спеціальні низькопрофільні ребра для стінових панелей (на відміну від покрівельних) забезпечують рівномірне зчеплення швів.

4. Точне різання:

Гідравлічні ножиці без задирок із пасивацією країв для усунення можливих точок утворення іржі на зрізаних краях.

5. Вибіркові перевірки готової продукції:

Вибірка профілю, ширини та площинності кожні 200 панелей; non-conforming items are isolated for rework.

6. Застосування захисної плівки:

Захисна поліетиленова плівка зовнішнього класу запобігає подряпинам фарби, викликаним тертям під час морського транспортування.

7. Спеціальне згинання обрізки:

Власні згинальні верстати з ЧПК дозволяють виготовляти на замовлення компоненти оздоблення для всіх отворів, забезпечуючи незмінний колір фарби в усій партії.

8. Консолідація аксесуарів:

Кріпильні елементи, герметики та ізоляційні матеріали сортуються, вологозахищено упаковуються та відправляються в тому ж контейнері, що й стінові панелі, щоб запобігти втраті частин під час доставки.

FAQ

1. Питання: Який час доставки товарів, які є в наявності?

A: У нас є 50 000 м² готових панелей стандартного профілю 900/820 із завантаженням контейнера протягом 3 робочих днів після оплати; нестандартні розміри опрацьовуються протягом 7 робочих днів.

2. Питання: чи підтримують збірні сталеві панелі облицювання стін сторонні перевірки?

Відповідь: Так, ми підтримуємо інспекції заводу на місці SGS або BV і надаємо сертифікати походження сировини, а також угоди про гарантію на фарбування.

3. З: Як вибрати між вертикальним і горизонтальним встановленням?

A: Вертикальна установка рекомендована для дощових регіонів, щоб сприяти швидшому дренажу; Горизонтальна установка є кращою для сухих регіонів для досягнення більш гладкого та однорідного вигляду фасаду.
