ХАЙШЕНГпоставки на замовленняФасонна конструкційна сталева колонарішення для проектів, де звичайні квадратні, круглі або двотаврові колони не можуть належним чином задовольнити архітектурне планування, вимоги підключення або умови несучої навантаження. Завдяки поєднанню гнучкої конструкції поперечного перерізу з точним виготовленням ці колони забезпечують практичний спосіб інтеграції конструктивних характеристик із ефективним використанням простору.
Фасонна конструкційна сталева колона — це індивідуальний вертикальний несучий елемент, розроблений із нестандартним поперечним перерізом. На відміну від звичайних колон, він може бути виготовлений у L-подібній, Т-подібній, хрестоподібній, багатокутній формі, зі змінним перетином, зігнутою або іншою конфігурацією, що залежить від проекту. Ця гнучкість робить його особливо цінним для кутів будівель, прихованих стінових колон, нерегулярних архітектурних просторів, конструкцій з великим прольотом і зон, що піддаються ексцентричному або різноспрямованому навантаженню.
Для інженерів, архітекторів, підрядників і груп закупівель вибір правильної колони – це не просто питання вибору сталі достатньої міцності. Необхідно також враховувати геометрію, напрямок з’єднання, точність виготовлення, сейсмічні вимоги, захист від корозії, умови встановлення та загальне використання простору. Правильно сконструйована фасонна колона може врахувати ці фактори як частину комплексного структурного рішення.
1. Що таке фасонна конструкційна сталева колона?
4. Які матеріали та параметри продуктивності мають значення?
5. Як виготовляється фасонна конструкційна сталева колона?
6. Де використовуються фасонні конструкційні сталеві колони?
7. Як це порівнюється зі звичайними колонками?
8. Як покупцям вибрати правильну колонку?

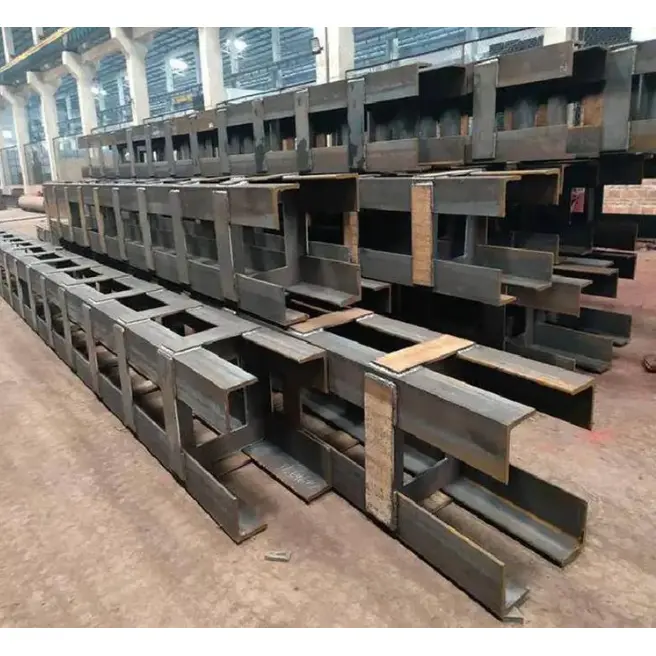

Фасонна конструкційна сталева колона — це вертикальний конструкційний елемент, поперечний переріз якого спеціально сконструйований за межами звичайного прямокутного, круглого або стандартного Н-подібного перерізу. Він може бути виготовлений шляхом складання сталевих пластин, структурних секцій, порожнистих секцій або сталевих труб і з’єднання їх за допомогою контрольованого зварювання та процесів виготовлення.
Основною метою є вирішення структурних або архітектурних проблем, які стандартні колони не можуть ефективно вирішити. Наприклад, колона, розташована на куті будівлі, може залишатися на одному рівні з двома стінами, а не виступати у корисний внутрішній простір. Г-подібна колона може вирішити цю умову, зберігаючи необхідну траєкторію навантаження.
Подібним чином, центральна колона, що приймає балки з кількох напрямків, може виграти від хрестоподібної конфігурації. Змінний перетин і вигнуті колони також можуть підтримувати характерні архітектурні фасади, де постійний звичайний профіль було б важко інтегрувати.
Відповідно до специфікацій продукту HAISHENG, типові конфігурації включають L-подібні, Т-подібні, хрестоподібні, багатокутні, композитні, змінного перерізу та вигнуті колони. Проект можна розробити відповідно до будівельних креслень, умов на місці, точок з’єднання та специфічних для проекту вимог до несучих навантажень.
Різні геометрії будівель вимагають різних конструктивних рішень. Наступні конфігурації є одними з найбільш корисних варіантів для нестандартної сталевої конструкції:
| Конфігурація | Типове застосування | Ключова перевага |
|---|---|---|
| L-подібна колона | Побудова кутів і перетинів стін | Щільно прилягає до стін і зменшує внутрішні перешкоди |
| Т-подібна колона | Центри стін, коридори та розташування країв | Забезпечує збалансовану підтримку при інтеграції з плануванням стін |
| Хрестоподібна колона | Центральні структурні стрижні та різноспрямовані пучкові з'єднання | Полегшує підключення з різних напрямків |
| Z-подібна колона | Нерегулярні плани поверхів і спеціалізовані структурні зони | Пристосовується до складних просторових розташувань |
| Полігональна колона | Архітектурні споруди та великопрольотні проекти | Поєднує індивідуальну геометрію з структурними вимогами |
| Колонка змінного перетину | Висотні споруди та архітектурні фасади | Дозволяє змінювати розміри секцій відповідно до навантаження або конструкції |
| Вигнута колона | Вигнуті фасади та оригінальні архітектурні проекти | Підтримує складні візуальні та геометричні вимоги |
Найбільш прийнятну конфігурацію слід визначати за допомогою інженерних розрахунків, а не вибирати виключно за зовнішнім виглядом. Геометрія поперечного перерізу, товщина плити, висота колони, умови навантаження, деталі з’єднання та застосовні коди проектування впливають на остаточний проект.
Найбільш очевидною перевагою є геометрична гнучкість. Замість того, щоб примусово розміщувати в плані будівлі стандартну колону, інженери можуть адаптувати колону до конструкції. Це особливо корисно для кутів, перетинів стін, рівнів підлоги в шаховому порядку, неправильних планів і обмежених місць встановлення.
Коли колону можна інтегрувати в стіну, це може зменшити кількість корисної площі підлоги, втраченої через конструктивні виступи. Це може бути корисним у житлових будинках, комерційних приміщеннях, громадських установах і збірних конструкціях, де важлива ефективність внутрішнього планування.
Колони спеціальної форми можуть забезпечувати декілька з’єднувальних поверхонь для балок, розкосів та інших елементів конструкції. Хрестоподібна конфігурація, наприклад, може бути розроблена для ситуацій, коли елементи конструкції сходяться з кількох напрямків.
Регулюючи ширину гілки, товщину пластини та загальний поперечний переріз, інженери можуть змінювати розподіл структурного матеріалу та впливати на жорсткість навколо різних осей. Це робить фасонні колони корисними для проектів із незвичними умовами вертикального, бічного або ексцентричного навантаження.
Багато складних виробничих робіт можна завершити до доставки. Різання, складання, зварювання, рихтування, обробка кінців, кріплення пластин, перевірка та обробка поверхні можуть координуватися в контрольованому виробничому середовищі. Це може зменшити кількість виготовлення, необхідного на будівельному майданчику.
Вибір матеріалу повинен відповідати структурним розрахункам проекту, умовам навколишнього середовища, температурним вимогам і застосовним стандартам. HAISHENG перераховує Q235B і Q355B як основні варіанти матеріалів, а Q355NL і Q355GJ доступні для конкретних низьких температур або високих сейсмічних вимог.
| Параметр | Типова специфікація |
|---|---|
| Основні матеріали | Q235B, Q355B |
| Спеціальні параметри матеріалів | Q355NL, Q355GJ |
| Товщина пластини / кінцівки | Приблизно 8–60 мм залежно від конструкції |
| Ширина однієї кінцівки | Приблизно 100–600 мм залежно від комплектації |
| Типова довжина сегмента | 9 м або 12 м; сегментована конструкція для більшої висоти |
| Прямолінійність колони | ≤ л/1000 |
| Відхилення розмірів поперечного перерізу | Приблизно ±2–3 мм |
| Товщина опорної плити | Приблизно 16–60 мм |
| Діапазон анкерних болтів | М20–М64 згідно проекту |
Для довідки, Q235B зазвичай використовується для стандартних структурних застосувань, тоді як Q355B забезпечує вищу межу текучості та підходить для великих навантажень, висотних і вимогливих структурних застосувань. Вибір матеріалу завжди слід звіряти з інженерними вимогами проекту та місцевими структурними нормами.
Для захисту від корозії не менш важливими є підготовка поверхні та вибір покриття. Типова система може включати дробеструйну обробку до Sa2,5 з подальшим нанесенням ґрунтовки, збагаченої цинком, проміжного покриття та верхнього покриття. Для більш агресивних середовищ, таких як прибережне застосування, можна також розглянути гаряче цинкування.
Точність виробництва особливо важлива, оскільки нестандартна геометрія залишає менше місця для неконтрольованих помилок виготовлення. Типовий виробничий процес складається з наступних етапів:
Для критичних конструкційних з’єднань неруйнівний контроль можна включити до плану контролю якості. HAISHENG визначає зварні шви класу I та 100% ультразвукове випробування для ключових з’єднань балка-колонка та первинних зварних з’єднань у відповідних конфігураціях.
Універсальність спеціальної геометрії робить ці колони придатними для проектів, де стандартні структурні секції важко інтегрувати.
Вони особливо корисні, коли структурні та архітектурні вимоги збігаються. Замість того, щоб розглядати колону як стандартну товарну секцію, весь елемент можна спроектувати як частину структурної системи будівлі.
| Особливість | Фасонна конструкційна сталева колона | Звичайний H-проріз | Круглий порожнистий перетин |
|---|---|---|---|
| Гнучкість поперечного перерізу | Дуже високий; індивідуальна геометрія | Стандартна геометрія | Стандартна кругова геометрія |
| Інтеграція в стіну | Чудово підходить для вибраних макетів | Помірний | Помірний |
| Багатоспрямовані зв'язки | Може бути розроблений для кількох напрямків підключення | Більш природно підходить для основних ортогональних осей | З’єднання можуть бути організовані навколо секції, але можуть знадобитися спеціальні деталі |
| Архітектурна адаптивність | Чудово | Помірний | добре |
| Змінний розділ | в наявності | Обмежений без додаткового виготовлення | Можливо, але вимагає індивідуального виготовлення |
| Типове використання | Складні та нестандартні конструкції | Звичайні сталеві рами | Відкриті колони та спеціальні конструкції |
Це порівняння не означає, що фасонна колона завжди краща. Стандартні секції залишаються високоекономічними та ефективними, якщо їх геометрія відповідає проекту. Цінність фасонної конструкційної сталевої колони з’являється, коли звичайні профілі створюють компроміси в просторі, з’єднаннях, архітектурній формі чи конструктивних характеристиках.
Для підрядників, інженерів-конструкторів і команд із закупівель, які шукають китайського виробника чи постачальника, перш ніж розміщувати замовлення, слід перевірити кілька факторів.
Надійний виробник повинен бути в змозі перевести технічні креслення в контрольований процес виготовлення, зберігаючи відстеження від сировини до готового компонента.
Його основна мета полягає в тому, щоб створити несучу колону, яка може адаптуватися до архітектурних планів, незвичайних вимог до з’єднань, обмеженого простору, ексцентричного навантаження або складних структурних каркасів, де стандартні колони не підходять.
так Поперечний переріз, розміри, марка сталі, товщина пластини, висота, з’єднувальні пластини, ребра жорсткості, опорні плити та обробка поверхні можуть бути налаштовані відповідно до технічних креслень та вимог проекту.
Q235B і Q355B є поширеним вибором. Залежно від умов проекту, Q355NL або Q355GJ можуть бути розглянуті для конкретних низькотемпературних або високосейсмічних застосувань.
Їх можна використовувати у висотних і важких конструкціях, якщо вони правильно сконструйовані. Остаточний проект має бути перевірений структурними розрахунками та відповідати застосовним будівельним нормам.
так Залежно від навколишнього середовища варіанти захисту можуть включати багатошарові системи покриття або гаряче цинкування. Відповідна обробка повинна бути визначена відповідно до умов впливу та вимог проекту.
Корисна інформація включає конструктивні креслення, розміри колон, тип поперечного перерізу, марку сталі, кількість, необхідну довжину, деталі з’єднання, обробку поверхні, вимоги до перевірки, місце доставки та відповідні стандарти.
A Фасонна конструкційна сталева колонапропонує ефективне рішення, коли звичайні сталеві профілі не можуть одночасно задовольнити структурні, архітектурні вимоги та вимоги щодо використання простору. Від L-подібних кутових колон і T-подібних настінних колон до хрестоподібних, багатокутних, вигнутих і змінних конфігурацій перетину, індивідуальна геометрія дозволяє конструктивній системі адаптуватися до проекту, а не змушувати проект адаптуватися до стандартного профілю. Для покупців, які шукають надійного китайського виробника та універсального постачальника сталевих конструкцій, HAISHENG забезпечує індивідуальне виготовлення на основі креслень, вимог до матеріалів, деталей з’єднання, специфікацій розмірів, вимог до перевірки та потреб у обробці поверхні. Якщо ви плануєте проект нестандартної сталевої конструкції та потребуєте індивідуальних розмірів колони, технічної консультації або пропозиції проекту,зв'яжіться з намищоб обговорити ваші вимоги та розробити відповідне рішення для профільної сталевої колони.
