Кругла сталева колона

Круглі сталеві колони - це вертикальні несучі конструктивні елементи, які в основному складаються з круглих порожнистих сталевих труб. У машинобудуванні вони в основному витримують осьовий стиск, а також сприймають згинальні моменти, крутильні моменти та інші комбіновані навантаження залежно від структурної конфігурації. Ці колони можуть бути виготовлені з використанням безшовних або зварних круглих сталевих труб; конкретні параметри, такі як діаметр труби, товщина стінки, клас матеріалу та деталі з’єднання, визначаються на основі проектних навантажень, прольоту, висоти будівлі, умов монтажу та середовища експлуатації. Пропозиція продукту виходить за межі самого трубчастого корпусу та включає комплексну систему компонентів, таких як опорні пластини, ковпачки, ребра жорсткості, кронштейни, косинні пластини, фланці, з’єднувальні пластини, високоміцні болти та підйомні пристосування.

Індивідуальне проектування в поєднанні з повними конфігураціями підключення для задоволення різноманітних потреб проектів сталевих конструкцій:

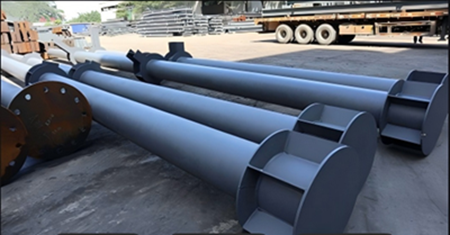

Круглі сталеві колони виготовляються з певною довжиною та деталями з’єднання на основі конструкційних креслень. Система складається з основного трубчастого корпусу, верхніх і нижніх кінцевих з’єднань, з’єднувальних аксесуарів і допоміжних компонентів, організованих у п’ять модулів: корпус колони, інтерфейс основи колони/фундаменту, з’єднання кришки колони, з’єднання балки з колоною та допоміжні аксесуари. Специфікації зазвичай позначаються як φD×t×L, де D означає зовнішній діаметр, t – товщину стінки, а L – довжину компонента (наприклад, φ219×8×6000 означає зовнішній діаметр 219 мм, товщину стінки 8 мм і довжину 6000 мм). Стандартні зовнішні діаметри включають φ89, 114, 165, 219, 273, 325, 426, 530, 630 і більші розміри з товщиною стінок, що вибирається відповідно до вимог проекту.

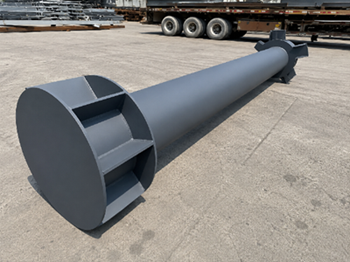

Для наддовгих колон може бути використано сегментне виготовлення для транспортування, підйому та будівельних обмежень на місці, із з’єднаннями, виконаними через фланці або зварні з’єднання. Основи колон можуть бути оснащені опорними пластинами, анкерними болтами, прокладками та вирівнювальними компонентами залежно від типу фундаменту; Верхні частини колон можуть бути оснащені кришками, з’єднувальними кріпленнями або фланцями; а з’єднання балок із колонами можуть включати кронштейни, косинні плити, з’єднувальні пластини або затискачі — як зазначено на кресленнях — для з’єднання трубчастої колони з верхніми конструкціями, такими як сталеві балки, ферми або просторові рами.

Основні переваги та переваги круглих сталевих конструкційних колон:

1. Збалансований розподіл навантаження, підвищена структурна стабільність

Круглий поперечний переріз забезпечує рівномірний розподіл навантаження в усіх напрямках, що робить його ідеальним для умов осьового стиснення та різнонаправленого навантаження.

2. Елегантний зовнішній вигляд, естетична привабливість

Гладкий вигнутий профіль створює витончений вигляд, врівноважуючи несучу здатність конструкції та загальну архітектурну естетику.

3. Низький опір вітру, підходить для зовнішніх проектів

Круглий профіль мінімізує опір вітру, що робить його придатним для конструкцій під відкритим небом, таких як навіси, перголи та стадіони.

4. Порожниста структура, зручне транспортування та підйом

Оптимізує баланс між несучою здатністю та власною вагою, відповідаючи вимогам конструкції, полегшуючи транспортування, підйом і встановлення на місці.

5. Універсальні варіанти захисту від корозії для складних середовищ

Підтримує різні антикорозійні обробки, такі як покриття розпиленням і гаряче цинкування, що дозволяє створювати рішення, адаптовані до конкретних умов, таких як вологість або надворі.

6. Налаштування на основі креслень, гнучка адаптація проекту

Специфікації, що налаштовуються, включаючи зовнішній діаметр, товщину стінки, довжину, з’єднувальні пластини, опорні плити та вбудовані деталі, відповідають різноманітним потребам проектів сталевих конструкцій.

Стандартизований процес обробки, що забезпечує якість готових круглих сталевих колон:

Круглі сталеві колони є структурними компонентами, розробленими на замовлення; їх якість залежить не тільки від сировини, але й від критичних етапів обробки, таких як різання, прокатка, зварювання, правка, монтаж з'єднань і антикорозійна обробка.

Основні етапи виробництва та обробки включають:

Перевірка сировини → Компонування та різання → Прокатка та формування → Зварювання корпусу колони → Перевірка зварного шва → Заокруглення та випрямлення → Обробка торців і фасок → Складання опорних плит, верхніх плит і з'єднань → Зварювання з’єднань → Вирізання отворів і остаточне вирівнювання → Видалення іржі та антикорозійна обробка → Остаточна перевірка, маркування, пакування та транспортування.

Безшовні круглі колони отримують шляхом подальшої обробки готових безшовних сталевих труб. Зварні круглі колони включають додаткові етапи, такі як різання сталевих листів, прокатка та поздовжнє зварювання, що робить їх особливо придатними для проектів, які потребують великих діаметрів, товстих стін або нестандартних розмірів.

Після зварювання виконується неруйнівний контроль (NDT) відповідних зварних швів відповідно до проектних специфікацій; готовий компонент проходить остаточну перевірку, яка охоплює точність розмірів, якість зварювання та цілісність антикорозійного покриття. Класи зварного шва, коефіцієнти контролю та критерії приймання для різних проектів повинні визначатися відповідно до проектної документації та застосовних стандартів.

Основні області застосування колон із круглої сталевої труби:

Металоконструкції будівель:

Вертикальні опорні елементи для промислових підприємств, складів і збірних металоконструкцій.

Масштабні майданчики:

Сталеві колони та опори конструкцій для стадіонів, виставкових центрів, багатопролітних будівель, транспортних терміналів тощо.

Навіси та доріжки:

Будівництво козирок входів, сталевих доріжок, сполучних коридорів та відповідних опорних конструкцій.

Ландшафтна архітектура:

Ландшафтні перголи, декоративні колони, фасади будівель та інші проекти, що вимагають балансу структурної цілісності та естетичного дизайну.

Комунальне та транспортне будівництво:

Застосовується до муніципальних споруд, споруд, пов’язаних із мостами, огорож тощо, на основі інженерного проекту.

Спеціалізовані проекти металоконструкцій:

Для проектів, що передбачають велику висоту, великі прольоти, різнонаправлені з’єднання або складні з’єднання, технічні характеристики круглих трубчастих колон і детальний проект з’єднань можна визначити за допомогою структурного аналізу. Сфера застосування, зазначена в оригінальній документації продукту, включає промислові підприємства, мости, майданчики, муніципальні споруди, озеленення та збірні будівлі.

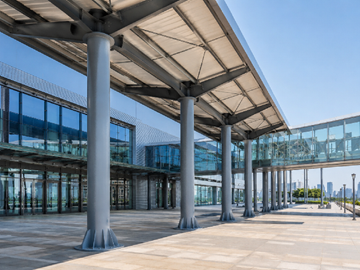

Практичний приклад: колони з круглих сталевих труб для козирка входу та сполучного коридору виставкового центру:

У сучасному виставковому центрі на вході використовується довгопролітний сталевий навіс, з’єднаний із системою коридорів будівлі. Проект вимагав вертикальної опори для навісу та коридорів, а також вимагав високих стандартів архітектурної естетики, простору для циркуляції та загального візуального впливу; отже, колони з круглих сталевих труб були обрані як основні опорні елементи.

Круглі трубчасті колони мають чистий, обтічний профіль, який створює цілісну архітектурну мову поряд зі скляними навісними стінами та сучасною сталевою конструкцією даху. Конструктивно колони кріпляться до фундаменту за допомогою опорних плит і елементів жорсткості, а їх верхні секції з’єднуються зі сталевими балками і конструкцією даху, утворюючи повну опорну систему для навісу.

FAQ

Питання: чи можна їх налаштувати?

так Колони з круглих труб можна налаштувати на основі технічних креслень щодо зовнішнього діаметра, товщини стінки, довжини, матеріалу та типу з’єднання. Ми також забезпечуємо допоміжне виготовлення опорних плит, верхніх пластин, пластин жорсткості, з’єднувальних пластин, кронштейнів, фланців, вбудованих деталей тощо. Для винятково довгих компонентів виготовлення може виконуватися секціями — залежно від вимог до транспортування та встановлення — із з’єднаннями, виконаними за допомогою фланців або зварюванням.

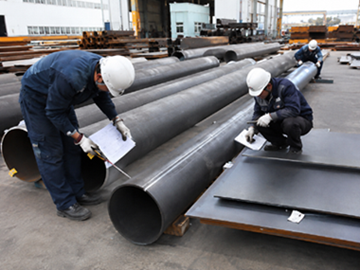

З: Як забезпечується незмінна якість?

Процес виготовлення охоплює такі етапи, як перевірка сировини, різання, зварювання, округлення та рихтування, складання з’єднань, свердління отворів, антикорозійна обробка та перевірка кінцевого продукту. Неруйнівний контроль (НК) проводиться після зварювання відповідно до технічного завдання на проектування. На етапі готового виробу перевіряється точність розмірів, якість зварних швів, антикорозійне покриття; потім компоненти маркуються перед розміщенням на складі або відправкою.

З: Чи надійне транспортування?

Круглі сталеві колони можна виготовляти секціями залежно від довжини та умов проекту, використовуючи фланцеві або зварні з’єднання. Готові компоненти маркуються, перевіряються та упаковуються для відправлення, що полегшує роботу з наддовгими компонентами.
