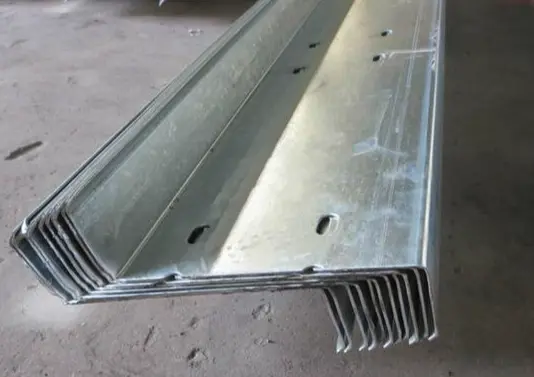

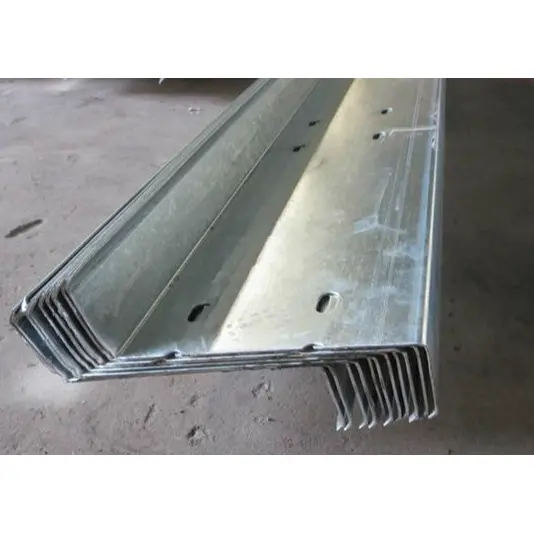

Холоднокатані сталеві прогони Z-профілю HAISHENG — це тонкостінні несучі профілі, спеціально розроблені для похилих дахів із сталевих конструкцій. На відміну від звичайних балок С-подібного перерізу, їх похила фланцева конструкція дозволяє створювати наскрізне перекриття для формування безперервної несучої балки, значно збільшуючи вантажопідйомність покрівлі та зменшуючи споживання сталі. Як універсальний постачальник сталевих конструкцій, ми пропонуємо більше, ніж просто Z-профілі; ми надаємо комплексні рішення для обрешітки, адаптовані до таких факторів, як заводський проліт, місцеві вітрові навантаження та прибережні соляні бризки. Ми керуємо всім, починаючи від якості цинкування сировини та поточного штампування до комплексного постачання всіх допоміжних аксесуарів, таким чином вирішуючи загальні інженерні проблеми, такі як невідповідність розмірів, суперечливі антикорозійні стандарти та структурні невідповідності під час збирання на місці, які виникають під час закупівлі профілів і аксесуарів окремо.
Ці холоднокатані сталеві прогони Z-профілю виготовляються зі сталевої смуги Q235B, оцинкованої гарячим зануренням, з використанням повністю автоматизованої лінії холодного формування для безперервного формування, що призводить до отримання стандартного тонкостінного легкого сталевого профілю з Z-подібним поперечним перерізом.
Встановлені над основними балками даху, вони витримують повне навантаження профнастилу даху та шарів ізоляції, передаючи ці навантаження на основну сталеву конструкцію. Вони широко використовуються в портальних каркасних фабричних будівлях і великопролітних каркасних дахах.
Розроблений із фланцями, які мають нахил у протилежних напрямках, кінці можна безпосередньо перекривати (зміщувати) для збільшення довжини, створюючи багатопролітну систему безперервних балок; це забезпечує чудову загальну стійкість до вигину порівняно з прогонами кесаревого перетину.
Конфігурації з похилим фланцем непридатні для вертикального монтажу зовнішніх стінових панелей; C-профілі є стандартним вибором для рейок несучих стін, тоді як Z-профілі рідко використовуються для стін.
Гаряче цинкування є стандартним процесом; товщина покриття має бути ≥80 мкм для стандартних внутрішніх промислових об’єктів і ≥120 мкм для прибережних або хімічно корозійних зон.
Стандартне позначення секції: висота × фланець × губа (H × B × C)
Стандартні стокові моделі: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20
Загальний діапазон товщини стінки: 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм; 3,0-мм версії для важких умов доступні для індивідуальних проектів.
1). Стрижні провисання: гарячеоцинкована кругла сталь (Φ10, Φ12); доступний у прямому та діагональному типах для стримування бокового зміщення Z-профілів та запобігання скрученню чи нестабільності під сильними вітровими навантаженнями.
2). Розпірки: гарячеоцинковані зварні трубні муфти (Φ32×2,0); встановлені в точках переходу діагональних провисаючих стрижнів для забезпечення жорсткої опори, що гарантує, що стрижні не деформуються під навантаженням.
3). Скоби для фланців даху: невеликі кутові сталеві або невеликі компоненти C-подібного перерізу; одним кінцем закріплений на прогоні Z-профілю, а іншим – приварений до сталевої балки даху. Вони протистоять перекиданню прогонів, спричиненому сильним всмоктуванням вітру; Для промислових будівель з прольотами понад 18 метрів обов’язковий монтаж на повну покрівлю.
1). Шипи: гарячеоцинковані сталеві пластини (3,0–5,0 мм завтовшки), заздалегідь приварені до верхньої поверхні основної балки даху; вони служать основою для кріплення прогонів Z-прорізу.
2). З’єднувальні болти: гарячеоцинковані високоміцні болти M12 або M14, які використовуються для кріплення кінців прогонів, що перекриваються.
Верхня поверхня холоднокатаних сталевих прогонів Z-профілю сумісна з покрівельними панелями зі стоячим фальцем 470/475 і стандартними профільованими сталевими листами з кольоровим покриттям. Він також підтримує повну систему огородження даху, яка включає теплоізоляцію, дихаючі мембрани з поліетилену та коник.
Використовує модель Z160×50×20 з товщиною стінки 2,0 мм; має стандартні прогинальні стрижні та локалізовані колінні опори лише в середині прольоту даху; підходить для внутрішніх складів звичайної обробки без значної вітрової ерозії.
Використовує моделі Z180 і Z200 із товщиною стінок 2,0–2,2 мм; має повне розташування прямих і діагональних провисаючих стрижнів по всій довжині та колінних дужок по всьому прольоту, щоб витримати власну вагу даху та навантаження сильного вітру.
Використовує потовщені профілі Z-перерізу (2,2–2,5 мм) із меншою відстанню між стержнями та колінними опорами, встановленими по всьому даху; товщина шару цинкування збільшена до 120 мкм, щоб протистояти морській соляній корозії та поривам сильного вітру.
Холоднокатані сталеві прогони Z-профілю мають похилі фланці, що дозволяє кінцям перекриватися та утворювати безперервну структуру балки; Сталеві прогони C-прорізу мають плоскі фланці, які можна з’єднувати лише встик, що забезпечує просто підтримувану конструкцію.
Сталь Z-профілю підходить для скатних дахів і великих прольотів; Сталь C-профілю зазвичай використовується для фабричних стінових рейок і дахів із прольотами 12 метрів або менше.
З ідентичними розмірами поперечного перерізу сталь Z-профілю відчуває нижчі згинальні моменти в середині прольоту, що дозволяє збільшити відстані одного прольоту даху.
Похилі фланці природно вирівнюються зі схилом даху, зберігаючи верхню поверхню обрешітки паралельною панелі даху; це забезпечує вертикальну рівномірну передачу навантаження та усуває ексцентричне навантаження.
Фланці на обох кінцях профілю можна накладати безпосередньо внахлест, щоб збільшити довжину без додаткових пластин для з’єднання; просте болтове кріплення завершує розширення, значно скорочуючи час будівництва даху.
Секція забезпечує високу загальну бічну жорсткість і стійкість до бічного тиску та деформації кручення, забезпечуючи стабільність даху під час сильного вітру.
Для того самого прольоту даху та вимог до навантаження, сталь Z-профілю дозволяє мати менші поперечні перерізи або тонші стіни, зменшуючи кількість сталі, що використовується на одиницю площі, і знижуючи навантаження на основний сталевий каркас.
Отвори під болти для зрощування попередньо просвердлені на заводі; Монтаж на місці вимагає лише вставлення та затягування болтів, усуваючи потребу в свердлінні на місці, що забезпечує надійні з’єднання та мінімальне будівельне сміття.
При перекритті холоднокатані сталеві прогони Z-профілю утворюють багатопролітну безперервну балку, ефективно зменшуючи згинальні моменти в середині прольоту. За ідентичних умов навантаження та діапазону можна використовувати менші специфікації профілю порівняно зі сталлю C-профілю, що знижує загальні витрати на закупівлю сталі. На відміну від цього, сталь C-прорізу зазвичай спирається на з’єднання з простими прольотами; для великих прольотів потрібні більші поперечні перерізи, що призводить до більшої витрати матеріалу.
Враховуючи однакову висоту та товщину стінки, Z-профіль пропонує вищий момент інерції вздовж своєї міцної осі порівняно зі сталевим C-профілем. Він забезпечує чудову вертикальну несучу здатність і стійкість до сильного снігу та сильного вітру, що робить його кращим вибором для прибережних проектів і великопролітних каркасних конструкцій.
Похила фланцева конструкція природно сумісна з похилими дахами, забезпечуючи стабільну опору без ризику одностороннього непідтримуваного навантаження, яке часто зустрічається у C-подібних перерізах; плоскі фланці C-профілів можуть викликати ексцентриситет навантаження на крутих схилах, що з часом призводить до прогину та деформації.
Використання сталі Z-профілю для великопролітних дахів дозволяє зменшити специфікації профілю та загальне споживання сталі. Його власна вага набагато нижча, ніж у традиційного гарячекатаного швелера; надмірна вага швелерів не тільки підвищує витрати на матеріали, але також збільшує витрати на головні балки та фундаментну конструкцію, тому гарячекатаний швеллер в основному припинений для дахових прогонів у сучасних промислових будівлях з легкої сталі.
Виготовлений за допомогою інтегрованого процесу гарячого цинкування, він відповідає подвійним антикорозійним стандартам (80 мкм для внутрішніх районів, 120 мкм для прибережних регіонів), забезпечуючи стійкість до іржі під час тривалого використання на вулиці. Для великих прольотів покрівлі секції можна з’єднувати безпосередньо внахлест, щоб збільшити довжину без сегментованого з’єднання, що призводить до значно швидшої загальної швидкості монтажу порівняно з стиковим з’єднанням, необхідним для C-профілів.
1). Прогони кесаревого перерізу: використовуйте конструкцію стикового з’єднання з простою опорою; підходить для фабричних стінових систем і дахів з малим прольотом (до 15 м).
2). Гарячекатана швелерна сталь: висока власна вага та висока вартість; рідко використовується в системах кожухів з легкої сталі.
3). Прогони Z-перерізу: забезпечують безперервне навантаження внахлест і пропонують чудову стійкість до вигину; спеціально розроблений для крутих схилів і великого прольоту дахів.
Сировиною для холоднокатаних сталевих прогонів Z-профілю є гарячеоцинкована сталева смуга Q235B. Кожна партія після надходження перевіряється на товщину смуги та товщину шару цинкування; цинкове покриття має бути не менше 80 мкм для внутрішнього застосування та 120 мкм для прибережного застосування. Поверхня перевіряється на наявність таких дефектів, як плями без покриття, відшарування, жорсткі вигини або подряпини; невідповідні матеріали негайно поміщаються в карантин і виключаються з виробництва. Стандартна виробнича товщина стінок включає 1,8 мм, 2,0 мм, 2,2 мм і 2,5 мм.
Рулони сталі піднімаються на завантажувальний стелаж, і розмотувач відпускає смугу. Обладнання для вирівнювання усуває напругу згортання, а пристрій оснащено двосторонньою фотоелектричною системою корекції, щоб запобігти зсуву подачі та забезпечити однакові розміри поперечного перерізу.
Кілька наборів формувальних роликів поступово згинають сталеву смугу, прокочуючи Z-подібну форму з похилими фланцями та загнутими всередину губами за один прохід. Процес дозволяє масове виробництво повного стандартного діапазону від Z140 до Z300; фіксований інструмент забезпечує контрольовані допуски на розміри.
Матеріал розрізається точно в режимі онлайн на довжину, необхідну за проектом замовника. Гідравлічна літаюча пила забезпечує чистий, гладкий розріз, уникаючи деформації поперечного перерізу від здавлювання або надмірних задирок.
Отвори під болти пробиті на обох кінцях профілю для полегшення перекриття та болтових з’єднань на місці. Стандартизована відстань між отворами позбавляє від необхідності додаткового свердління під час встановлення.
1). Фактичне вимірювання висоти секції, ширини фланця, розмірів губ і товщини стінки для перевірки відповідності специфікаціям замовлення;
2). Перевірка на наявність дефектів, таких як боковий вигин, скручування або пошкодження оцинкованого покриття; браковані вироби відсортовані для переробки.
Z-образні прогони однакової моделі, товщини стінки та довжини комплектуються разом. Дерев’яні піддони кладуть на дно для захисту та прикріплюють ідентифікаційні ярлики із зазначенням моделі, товщини стінки, індивідуальної довжини, кількості відправлення та відповідної назви проекту.
Паралельно обробляються повні комплекти допоміжних компонентів: тяги виготовляються шляхом різання круглої сталі Φ10/Φ12, накочування обох кінців і застосування гарячого цинкування; розпірки виготовлені шляхом різання та обробки зварної труби Φ32×2,0; а підкоси карнизів і стрижні обрешітки виготовляються шляхом згинання. Усі компоненти проходять оцинковку, сортуються та упаковуються в коробки та відправляються тією ж партією, що й Z-прогони.
1). Приваріть і закріпіть гарячеоцинковані планкові скоби до верхньої поверхні сталевих балок даху;
2). Перекрийте кінці Z-образних прогонів у шаховому порядку, вставте та затягніть болти M12/M14, щоб сформувати суцільну несучу балку;
3). Встановіть прямі та діагональні тяги, використовуючи втулкові стійки для посилення поперечної стійкості; для великопролітних ділянок даху встановіть карнизні розкоси.
1). Клас матеріалу: гарячеоцинкована сталева стрічка Q235B
2). Стандарт цинкування: ≥80 мкм для стандартних внутрішніх районів; ≥120 мкм для прибережних регіонів і хімічних промислових зон
3). Стандартна товщина стінки: 1,8 мм, 2,0 мм, 2,2 мм, 2,5 мм; Версія для важких умов 3,0 мм доступна за запитом
4). Механічні властивості: Межа текучості ≥235 МПа; діапазон міцності на розрив 375 МПа–500 МПа
Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20
- Z160×50×20: 2,0 мм ≈ 4,58 кг/м; 2,2 мм ≈ 5,03 кг/м
- Z180×60×20: 2,0 мм ≈ 5,21 кг/м; 2,2 мм ≈ 5,72 кг/м
1. Стрижні провисання: Φ10, Φ12 Q235 гарячеоцинкована кругла сталь; кінці мають накручені нитки;
2. Розпірні гільзи: безшовна сталева труба Φ32 × 2,0;
3. Наколінники (наколінники): 1,8–2,0 мм невелика сталь C-подібного перерізу або кутова сталь; необхідні компоненти для дахів з сильним вітром;
4. Аксесуари для з’єднання: шпильки з гарячеоцинкованої сталевої пластини товщиною 3,0–5,0 мм; Кріпильні болти — високоміцні гарячеоцинковані болти M12/M14.
1. Дахи малого та середнього прольоту (проліт ≤ 15 м): Z160 × 50 × 20, товщина стінки 2,0 мм;
2. Великопрольотні заводські будівлі (18–30 м): моделі Z180 або Z200, товщина стінки 2,0–2,2 мм; прогінні штанги, встановлені по всьому прольоту; карнизні підкоси, встановлені безперервно вздовж даху;
3. Прибережні зони з сильними вітрами та корозійним середовищем: виберіть профілі товщі на 2,2–2,5 мм; зменшити відстань установки стержня провисання; збільшити товщину шару цинкування до 120 мкм.
Похилі фланці дозволяють здійснювати наскрізне перекриття, створюючи суцільну балкову структурну систему; для однакових розмірів поперечного перерізу холоднокатані сталеві прогони Z-профілю пропонують чудову стійкість до вигину порівняно зі сталлю C-профілю, що робить їх придатними для всіх проектів покрівлі зі сталевих конструкцій із великим прольотом.
1. Питання: Як розрізнити та вибрати сталь Z-профілю та C-профілю?
A: Використовуйте сталь кесаревого профілю для дахів з коротким прольотом (до 15 м) і несучих зовнішніх стін заводу; віддайте перевагу сталі Z-профілю для скатних дахів, фабричних будівель з великим прольотом (понад 18 м) і каркасних дахів у вітряних прибережних районах.
2. З: Як забезпечується захист від корозії сталі Z-профілю в прибережних проектах?
A: Замовлення для прибережних регіонів виготовляються з використанням гарячеоцинкованих сталевих смуг товщиною 120 мкм; усі допоміжні компоненти, такі як провисаючі стрижні, прогони та скоби карнизів, проходять той самий інтенсивний процес гальванізації, щоб запобігти їх іржавінню раніше основних структурних секцій.
3. Питання: чи пропонуєте ви різання за індивідуальною довжиною та постачаєте повний набір аксесуарів для відвантаження?
A: Ми підтримуємо різання на будь-яку вказану довжину. Повний набір аксесуарів, включно з провисаючими стрижнями, розпірками, скобами карнизу, планками та з’єднувальними болтами, можна адаптувати до конкретних заводських вимог щодо прольоту та вітрового навантаження та відправляти разом в одному контейнері.
4. Питання: чи можна використовувати сталь Z-профілю безпосередньо як стінові прогони?
В: Не рекомендується; похилі фланці ускладнюють монтаж вертикальних стінових панелей врівень. Сталь кесаревого профілю є стандартним вибором для несучих стінових прогонів.
