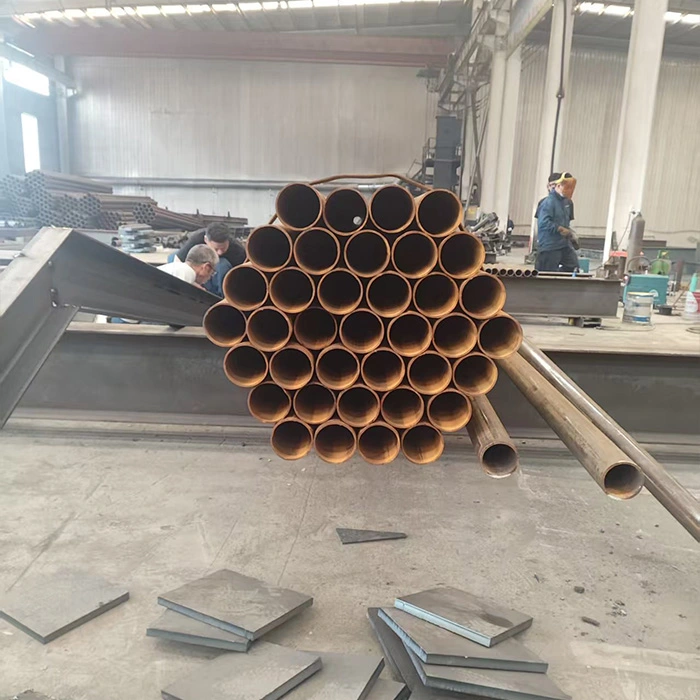

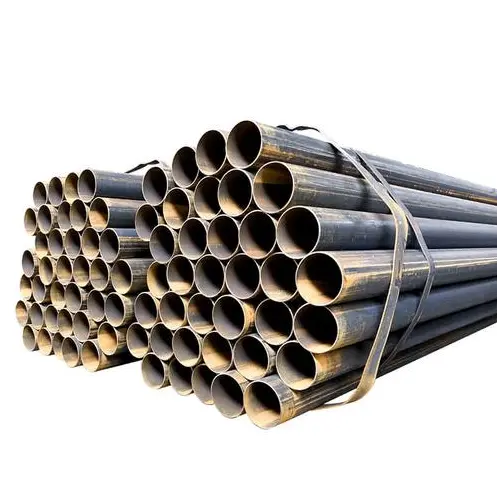

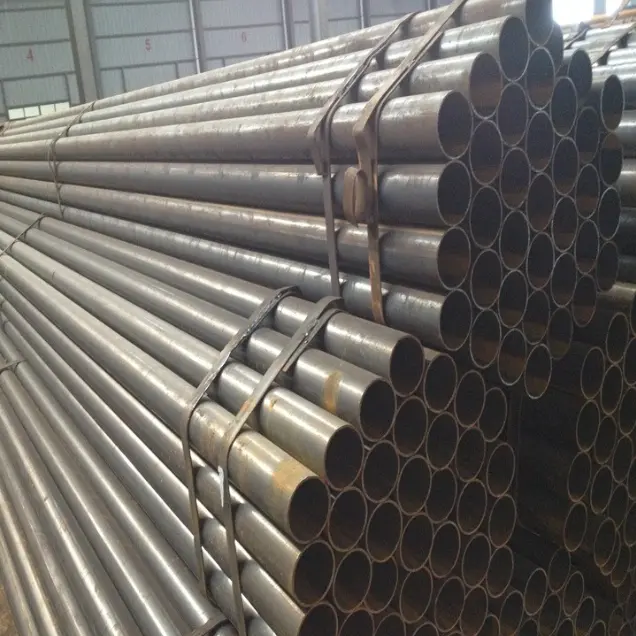

Труби сталеві зварні

Ці вироби, широко відомі як зварні сталеві труби, виготовляються шляхом прокатки та зварювання сталевих смуг. Вони в основному класифікуються на прямошовні та спіральношовні зварні труби, виготовлені відповідно до таких стандартів, як GB/T 3091 і GB/T 13793, і зазвичай виготовлені зі сталі Q235B або Q355B. Вони в основному використовуються для транспортування рідини під низьким тиском, сталевих конструкційних балок і колон, опор для огорож, муніципальних трубопровідних мереж, електромеханічних трубопроводів і тимчасових проектів, що робить їх придатними для стандартних умов експлуатації, включаючи температуру навколишнього середовища та низький і середній тиск.

Особливості продукту

I. Структурно-механічні характеристики

1. Зварні сталеві труби формуються прокаткою і зварюванням сталевих смуг і бувають двох видів: прямошовні і спіралешовні. Порожнистий круглий поперечний переріз забезпечує рівномірний розподіл навантаження та чудову стійкість до згинання та скручування, а також чудову загальну стабільність.

2. Загальна міцність відповідає вимогам застосування низького та середнього тиску. Спіральношовні зварні труби великого діаметру забезпечують кращу здатність витримувати тиск і жорсткість порівняно зі стандартними прямошовними зварними трубами. Однак через обмеження зварних швів вони не підходять для екстремальних умов, пов’язаних із високим тиском, високою температурою або сильною корозією.

3. При однаковій несучій здатності вони легші, ніж суцільні сталеві компоненти, що ефективно зменшує загальне навантаження на конструкцію.

II. Виробничо-вартісна характеристика

1. Процес виробництва зрілий, пропонує високу потужність і швидку доставку. Великі запаси доступні на ринку за економними цінами, що призводить до низьких загальних витрат.

2. Доступний широкий діапазон специфікацій — від труб малого діаметра до трубопроводів великого діаметру та колонних труб — що забезпечує гнучкий вибір.

III. Характеристики обробки та конструкції

1. Вторинна обробка, така як різання, зрізання фаски, нарізка різьби, згинання та зварювання, є простою, що спрощує будівництво на місці.

2. Труби мають уніфіковані розміри, їх легко використовувати та монтувати. Різноманітні методи з’єднання, включаючи зварювання, фланці, різьблення та муфти з канавками, можна використовувати відповідно до різних інженерних вимог. IV. Використання та антикорозійні характеристики

1. Стандартна поставка у вигляді "чорної труби" (сталь без покриття); однак можна застосовувати такі види обробки, як гаряче цинкування, фарбування, антикорозійні покриття та антикорозійні шари 3PE. Вони підходять для використання як у приміщенні, так і на вулиці.

2. Гнучке застосування: вони можуть служити незалежно як трубопроводи для транспортування рідини або бути зібрані в несучі компоненти, такі як сталеві конструктивні балки, колони та ферми.

V. Відмінності та обмеження продукту

1. Прямошовні зварні труби зазвичай використовуються для малих і середніх діаметрів, трубопроводів низького тиску та легких сталевих конструкцій. Спіральнозварні труби в основному використовуються для великих діаметрів, що робить їх придатними для міського транспорту на далекі відстані та великих сталевих конструкцій.

2. Завдяки наявності зварних швів ці труби демонструють нижчу стійкість до тиску, високу температуру та міцність на втому порівняно з безшовними сталевими трубами. Їх суворо заборонено використовувати в умовах критичного тиску, пов’язаних із легкозаймистими/вибухонебезпечними матеріалами під високим тиском або в умовах високої температури/високого тиску.

Основне використання та сфера застосування

I. Основне використання зварних сталевих труб

1. Транспорт рідини

Використовується для транспортування середовищ, таких як водопровідна вода, стічні води, газ низького тиску, вентиляція/повітря для видалення пилу та мастила загального призначення; це первинні трубопровідні матеріали для цивільних і промислових мереж.

2. Несучі сталеві конструкції

Використовується для виготовлення круглих колон, ферм, опор даху та стійок платформи; вони можуть замінити певні сталеві профілі для допоміжних або помірно навантажених балок і колон.

3. Захист і огородження

Використовується для огорож на дорозі, заводських огорож по периметру, поручнів для сходів, балконних поручнів, каркасів для рекламних щитів і зовнішніх опор.

4. Механічні та електричні опорні системи

Використовується для виготовлення опор і підвісів для водопровідних труб, повітропроводів і кабельних лотків, а також спеціальних монтажних кронштейнів і стрижнів для кріплення обладнання.

5. Муніципальне та цивільне будівництво

Використовується для муніципальних мереж трубопроводів, обшивок берегів річок, обшивок пальових фундаментів, вентиляційних каналів тунелів і тимчасових огороджень безпеки на будівельних майданчиках.

6. Тимчасові та сільськогосподарські споруди

Використовується для будівельних лісів, тимчасових навісів, каркасів теплиць і сільськогосподарських водних транспортних трубопроводів.

II. Сфера застосування

1. Будівництво: цивільні будівлі, фабричні цехи, склади, системи водопостачання та дренажу для майданчиків, а також сталеві конструкційні опорні системи.

2. Комунальне господарство: міські мережі водопостачання та водовідведення, огорожі доріг, благоустрій та прокладка міських трубопроводів. 3. MEP (механіка, електрика та сантехніка/HVAC): водопостачання та дренаж, вентиляція та газопроводи низького тиску для фабрик, будівель і торгових центрів.

4. Промислові та гірничодобувні підприємства: трубопроводи передачі цеху, опори обладнання, огорожі матеріальних складів та легкі фермові конструкції.

5. Сільське господарство та озеленення: сільськогосподарські іригаційні труби, тепличні каркаси та ландшафтні огорожі.

6. Тимчасові роботи: тимчасові споруди на майданчику, тимчасові опори, захист котловану та будівельні риштування.

Керівництво по вибору

Прямошовні зварні труби: в основному малого та середнього діаметрів; зазвичай використовується для внутрішніх трубопроводів, перил і невеликих сталевих конструкцій.

Спіральнозварні труби: переважно великих діаметрів; зазвичай використовується для муніципальних магістральних трубопроводів, передачі води на великі відстані та великомасштабних сталевих конструкційних колон.

Параметри продуктивності

I. Стандарти впровадження

·GB/T 3091-2025: Зварні сталеві труби для транспортування рідини під низьким тиском (вода, газ, повітря тощо; ≤2,5 МПа, ≤200°C)

·GB/T 13793-2016: поздовжньо-зварні сталеві труби (конструкції, риштування, загальне обладнання)

·GB/T 9711 / API 5L: магістральна труба для транспортування нафти та газу (L245/L360/L415 тощо)

II. Загальні матеріали та механічні властивості (кімнатна температура)

· Модуль пружності: 2,06×10⁵ МПа

·Щільність: 7,85 г/см³

·Енергія удару: Температура навколишнього середовища **≥27 Дж** (Q235B, V-подібний паз)

III. Розміри та технічні характеристики (переважно поздовжній зварний шов)

1) Діапазон зовнішнього діаметра

·Малий діаметр: DN15–DN50 (21,3–60,3 мм)

·Середній діаметр: DN65–DN250 (76,1–273 мм)

·Великий діаметр: DN300–DN600 (323,9–610 мм)

·Спіральнозварні труби: до DN800–DN3000

2) Товщина стінки (загальна)

·Стандарт: 1,2–12,7 мм

·Товсті стінки: 12,7–40 мм

· Допуск: Товщина стінки ±10% t; Зовнішній діаметр ±0,5% до ±1,0%

3) Довжина

·Стандарт: фіксована довжина 6 м, 9 м, 12 м

· Настроюється: 15–18 м

· Допуск по довжині: +20 мм / 0 мм

4) Теоретична вага (кг/м)

W=0,02466×(D−t)×t

·D: зовнішній діаметр (мм); t: товщина стінки (мм)

· Оцинкована труба: Вага × 1,015–1,03 (коефіцієнт покриття)

IV. Витримування тиску та продуктивність процесу

1) Гідростатичне випробування (обов'язкове)

· Стандартна чорна труба: 5,0 МПа, тиск утримання ≥5 с

· Газова труба: 6,0 МПа, тиск утримання ≥10с

· Товстостінні труби: 7,0 МПа

· Рекомендований робочий тиск: ≤1,6 МПа (довгострокова безпека)

2) Якість зварного шва

· Неруйнівний контроль (NDT): UT (ультразвуковий) / RT (радіографічний)

· Поздовжній шов: високочастотне зварювання, коефіцієнт зварювання **≈0,85–0,9**

· Спіральний шов: зварювання під флюсом, коефіцієнт зварювання **≈0,9–0,95**

3) Тест на сплющування/вигин

· Сплющування: без тріщин, без розшарування

· Вигин (DN≤50): 90°, радіус вигину = 6D (чорна труба) / 8D (оцинкована труба), зварний шов розташований збоку; без тріщин, без відшаровування цинкового шару

4) Робоча температура

· Стандарт: від -20°C до +200°C

· Низькотемпературна сталь (L245N): до -40°C

V. Захист поверхні та корозії

· Стан поставки: Чорна труба (гола труба) / Гаряче оцинкована / Епоксидна смола / 3PE (закопана)

· Оцинкований шар: ≥300 г/м² (двосторонній), локальна товщина **≥85 мкм**

· Якість поверхні: немає тріщин, складок, подряпин, сильної корозії

VI. Способи підключення

· DN≤50: різьбове з'єднання (GB/T 7306)

· DN65–DN200: фланцеве з’єднання / рифлене з’єднання

· DN≥250: зварювання (стикове зварювання / кутове зварювання)

VII. Додатки

· Рідини низького тиску: вода, каналізація, газ, повітря, вентиляція

· Сталеві конструкції: колони з круглих труб, ферми, опори, огородження, риштування

· Температура: від -20 до 200°C; Тиск: ≤2,5 МПа
