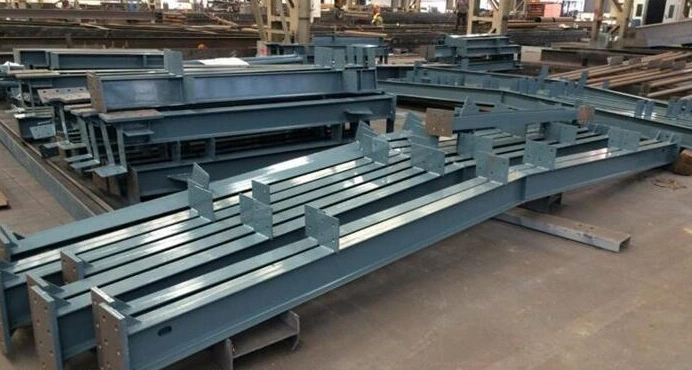

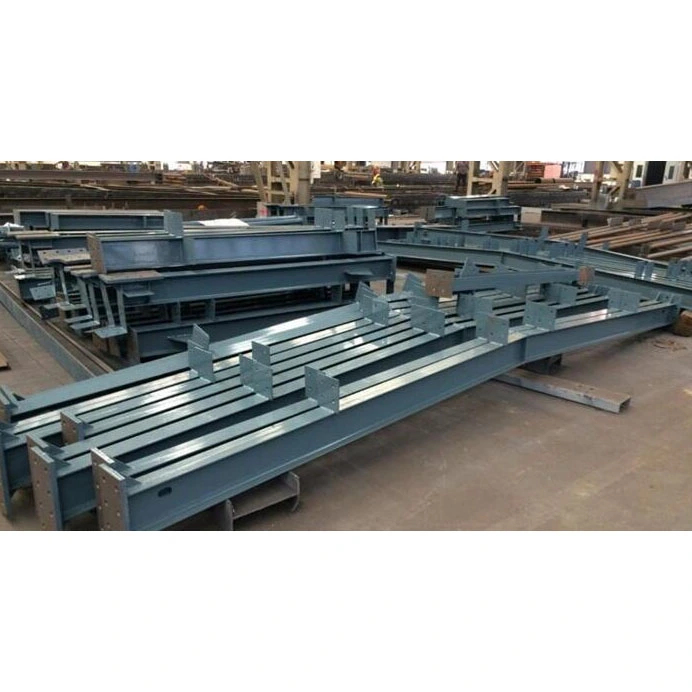

Надміцна сталева балка Н-подібного профілю

Сталева балка H-профілю для важких умов є найбільш широко використовуваними горизонтальними несучими компонентами в сталевих конструкціях. На відміну від двотаврових балок, коробчастих балок або круглих порожнистих секцій, які мають властиві структурні обмеження, двотаврові балки оптимізують розподіл навантаження завдяки чіткій конструкції поперечного перерізу з фланця та перетинки.

HAISHENG використовує модель подвійного виробництва, яка поєднує гарячекатане масове виробництво зі зварним листовим виготовленням, обслуговуючи будь-що, починаючи від стандартних складських виробів і закінчуючи індивідуальними важкими балками та балками змінного перетину. Наша продукція надходить повністю зібраною, включаючи зварювання кінцевої пластини, збірку жорсткості, дробеструйну обробку класу Sa2,5 і багатошарове покриття, усуваючи потребу в фінішній обробці на місці. Вони готові до негайного підйому та підключення, ефективно вирішуючи три основні проблеми закупівель для закордонних проектів: брак зварювальників на місці, стислі графіки будівництва та труднощі з майбутніми структурними модифікаціями. Вони є оптимальним вибором для основних балок перекриття та балок жорсткого каркасу даху.

Класифікація продукції та огляд перетину

1. Класифікація та сфера застосування

- Гарячекатані двотаврові балки: стандартні профілі, сформовані за допомогою єдиного процесу гарячої прокатки на сталеливарному заводі, мають фіксовані розміри та жорсткі допуски. Переваги включають швидку доставку, нижчу вартість одиниці та відсутність залишкового зварювального напруження. Однак вони дозволяють різати лише по довжині (розміри поперечного перерізу не можна змінити) і найкраще підходять для стандартних вторинних балок промислових установок із прольотами ≤18 м і звичайними навантаженнями.

- Зварні двотаврові балки: виготовляються шляхом складання окремих перегородок і фланців за допомогою автоматичного зварювання під флюсом; усі параметри, такі як висота секції, ширина фланця та товщина листа, можна повністю налаштувати. Здатність виробляти балки змінного перерізу (конусні балки), вони є основним вибором для нестандартних проектів, що включають прольоти >18 м, важкі кранові навантаження та складні портальні каркасні конструкції даху.

2. Стандартизоване маркування галузевих перерізів

- Формула маркування: H × B × tw × tf (універсально зрозуміла в галузі без двозначності; сумісна з глобальними стандартами перегляду креслень)

- Визначення параметрів: H = Загальна висота балки; B = зовнішня ширина фланця; tw = товщина полотна; tf = товщина фланця

- Приклад: H600×200×10×16 означає висоту балки 600 мм, ширину фланця 200 мм, товщину полотна 10 мм і товщину фланця 16 мм.

3. Класифікація матеріалу та придатність до низьких температур

- Стандартні умови навколишнього середовища: Q235B, Q355B (охоплює 90% глобальних внутрішніх і зовнішніх проектів з помірним кліматом)

- Низькотемпературні/альпійські умови: обов’язковий Q355NL (сертифікований на ударну в’язкість при -20°C для запобігання крихкому руйнуванню; необхідний для проектів у Північній Європі, Росії та Внутрішній Монголії)

Контрольний список заводських поставок

1. Класифікація тіла балки

- Прямі балки постійного поперечного перерізу: сталеві балки H-прорізу для важких умов з однаковими розмірами; використовується для первинних і вторинних балок у багатоповерхових каркасах і платформах обладнання.

- Конічні балки змінного поперечного перерізу: більша висота в середині прольоту та конічні кінці; Спеціально розроблений для портальних жорстких каркасних дахів заводів, щоб зменшити опорні згинальні моменти та заощадити сталь.

- Наддовгі зрощені балки: збірні сегменти для довжини понад 12 м; включає попередньо підготовлені фаски для стикового зварювання для зварювання на місці зі зварюванням класу I.

2. Стандартні кінцеві опорні компоненти

- Торцеві пластини з болтами: товщина 16–40 мм; вибрані на основі опорних сил реагування; попередньо просвердлені для високоміцних болтів; кращий вибір для 90% жорстких з’єднань балки з колоною (не вимагає гарячих робіт на місці).

- Зварні скошені кінці: V-подібні скоси з обох сторін фланців і перетинок; використовується для висотних мегакаркасів, які потребують зварювання з повним проплавленням на місці.

- Опорні поперечні ребра жорсткості: стандартна функція в зонах пікового зсуву на опорах балок; запобігає локальному прогину/згортанню полотна під впливом несучих навантажень; обов'язкові відповідно до національних структурних стандартів.

3. Середньопрольотні допоміжні споруди

- Поперечні ребра жорсткості в середині прольоту: розташовані в точках зосереджених навантажень обладнання та вертикальних навантажень крана для придушення прогину полотна при зсуві.

З’єднувальні пластини кронштейна вторинної балки: попередньо виготовлені та приварені до полотна основної балки для шпилькових з’єднань із вторинними балками, усуваючи необхідність свердління або різання на місці.

Підсилювальні пластини для інженерних отворів: кільцеві арматури для отворів у стінці (сантехніка, електрика, протипожежний захист), щоб запобігти зменшенню конструктивної ємності, спричиненій вирізами.

4. Підйомні та тимчасові допоміжні елементи

Збірні підйомні проушини: попередньо встановлені на заводі для балок великого прольоту вагою понад 3 тонни; призначені для виконання підйомно-конструкційних розрахунків; Забороняється спеціальне зварювання підйомних вушок на місці.

Тимчасові позиціонуючі скоби: Використовуються для вирівнювання під час складання багатосегментних балок на місці; відшліфувати після завершення, щоб забезпечити гладкість поверхні.

5. Антикорозійна та вогнестійка обробка поверхонь

Загальне використання всередині приміщень: дробеструйна обробка Sa2.5 + епоксидна цинк-багата грунтовка + слюдяний оксид заліза проміжне покриття + поліуретанове верхнє покриття; товщина сухої плівки: 80–120 мкм.

Пожежонебезпечні зони: додаткове нанесення тонкоплівкових або товстих плівкових вогнестійких покриттів, що спучуються, щоб відповідати вимогам інспекції пожежної безпеки протягом 1, 2 або 3 годин.

Прибережні/хімічні корозійні зони: гаряче цинкування замінює систему фарбування; товщина цинкового покриття ≥85 мкм; Стійкість до корозії сольового туману >18 років.

6. Витратні матеріали для встановлення та заводська документація входять у комплект поставки

Витратні матеріали: високоміцні болти класу 8.8 і 10.9, плоскі шайби та скошені шайби; розміром, який відповідає отворам у торцевій пластині, що усуває потребу у закупівлі вторинного обладнання.

Документація перевірки: Оригінальні сертифікати якості матеріалів, звіти про 100% ультразвукове випробування (UT) для зварних швів класу 1, записи перевірки 3D розмірів і журнали унікальних ідентифікаторів компонентів; вся документація придатна для закордонного митного оформлення та внутрішнього аудиту власника.

Переваги сталевих балок H-прорізу для важких умов

1. Велика надлишковість при згині; запобігає подальшому просіданню покрівлі та витоку води.

Фланці зосереджені на верхньому та нижньому краях, де напруга вигину найвища; модуль перетину навколо сильної осі значно перевищує модуль двотаврової балки тієї ж ваги. Перевірка навантаження підтверджує, що тривалий вертикальний прогин стандартних 15-метрових балок покрівлі залишається нижче межі L/400, запобігаючи поширеним проблемам після будівництва, таким як деформація обрешітки даху, розрив гідроізоляційних мембран і протікання даху.

2. Легка конструкція зменшує витрати на фундамент та цивільне будівництво

У порівнянні з коробчатими балками еквівалентної несучої здатності власна вага зменшується на 22–30%, таким чином зменшується вертикальне навантаження, що передається на сталеві колони та фундаменти. Немає необхідності збільшувати розміри ізольованих фундаментів, що безпосередньо знижує витрати на арматуру, бетон і земляні роботи; це робить систему дуже придатною для зміцнення та реконструкції застарілих промислових об'єктів.

3. Сухе будівництво підходить для регіонів з дефіцитом робочої сили

95% виготовлення болтових двотаврових балок завершено на заводі; Робота на місці обмежується підйомом і болтовим кріпленням, що дозволяє встановлювати 8–12 балкових секцій на день. Оскільки сертифіковані зварники високого тиску не потрібні, система ефективно вирішує проблеми дефіциту зварників і високу вартість робочої сили, які часто виникають на закордонних підприємствах у Південно-Східній Азії та Африці.

4. Стійкість до втоми, вітру та сейсмічної стійкості, придатна для тривалого циклічного навантаження

Залишкові зварювальні напруги повністю усуваються завдяки гідравлічному вирівнюванню, що дозволяє конструкції витримувати зворотно-поступальний рух мостових кранів і циклічні бокові навантаження від сильних вітрів. У зонах сейсмічної інтенсивності 8 додаткові бокові зміцнення не потрібні, а довговічність конструкції відповідає 50-річному розрахунковому терміну служби.

5. Висока сумісність для майбутніх модифікацій зменшує витрати на оновлення та розширення

Конструкція з відкритим полотном дозволяє уникнути закритих порожнин, дозволяючи встановлювати опори для обладнання, нові трубопроводи або структурні отвори без шкоди для внутрішнього антикорозійного покриття. Це дає значні переваги перед коробчатими балками (які не мають внутрішнього доступу) і круглими порожнистими секціями (де вирізання отворів порушує антикорозійну цілісність), що призводить до зниження більш ніж на 60% витрат на майбутні модифікації та розширення.

6. Подвійні шляхи виробництва забезпечують гнучкі та контрольовані графіки доставки

Стандартні гарячекатані балки доступні до відвантаження протягом 3 днів, а зварні балки змінного перерізу на замовлення – протягом 12-18 робочих днів. Методи виробництва можна гнучко перемикати залежно від терміновості проекту, допомагаючи уникнути штрафів, пов’язаних із затримками графіків.

Аналіз горизонтальної диференціації між категоріями продуктів

1. Диференціація несучої конструкції

- проти двотаврових балок: двотаврові балки мають похилі внутрішні поверхні фланців, що призводить до втрати матеріалу на краях і високої чутливості до поперечної нестабільності вздовж слабкої осі; На відміну від цього, двотаврові балки мають паралельні внутрішню та зовнішню поверхні фланців, що покращує використання матеріалу на 17% і дозволяє укладати прогони безпосередньо на фланці.

- проти коробчастих балок: коробчасті балки забезпечують збалансовану двонаправлену жорсткість, але страждають від надмірної власної ваги та недоступних внутрішніх порожнин для видалення іржі; Двутаврові балки мають чіткі сильні та слабкі осі, що дозволяє цілеспрямовано посилити жорсткість з одного боку та зменшити витрати на 35%.

- Порівняно з балками круглого порожнистого профілю (CHS): балки CHS забезпечують рівномірну жорсткість у всіх напрямках, але не можуть підтримувати плоский настил підлоги на своїх верхніх поверхнях; хоча вони забезпечують низький опір вітру, вони непридатні як основні балки підлоги і зазвичай обмежуються використанням у консольних ландшафтних структурах.

2. Диференціація в спільному будівництві

- З'єднання балки з колоною: три відкриті поверхні дозволяють універсально використовувати три типи з'єднань — болтові торцеві пластини, зварні з’єднання пазами та кронштейни (конструкції) внахлест — забезпечуючи найвищий рівень стандартизації в промислових кресленнях.

- З'єднання вторинних балок: плоска перетинка головної балки дозволяє зварювати з'єднувальні пластини вертикально з контрольованою перпендикулярністю; навпаки, підключення до вигнутих поверхонь (наприклад, круглих або квадратних труб) часто призводить до ексцентричного навантаження.

- Виготовлення зі змінним поперечним перерізом: формування досягається простим розрізанням полотна; собівартість виготовлення одиниці становить лише 40% від коробчастих балок змінного перетину.

3. Диференціація захисту від корозії та технічного обслуговування

- Захист від корозії: немає закритих порожнин; Дробеструйна обробка та фарбування забезпечують повне покриття без сліпих плям, усуваючи ризик внутрішнього накопичення води та іржі.

- Технічне обслуговування та перевірка: стан зварних швів і іржі можна візуально перевірити зовні без ендоскопів, що робить обслуговування надзвичайно простим.

4. Остаточні висновки відбору

- Сталеві балки для важких умов роботи: багатоповерхові заводські будівлі, портальні жорсткі рамні дахи та системи бетонних композитних підлог.

- Коробчаті балки: великомасштабні, важкі проекти з прольотами >36 м або вантажопідйомністю крана ≥50 т.

- Балки з круглих труб: Архітектурні особливості фасаду та невеликі консольні навіси.

- Двотаврові балки: тимчасові прості опори та різні другорядні балки даху.

Десятиетапний стандартизований процес масового виробництва

1. Вхідна перевірка сировини

- Гарячекатані профілі: перевірте сертифікати матеріалів стану, повторно виміряйте товщину стенки та фланців, а також перевірте поверхневу ламінацію або тріщини.

- Необроблені сталеві пластини: сплющування для усунення викривлення, спричиненого коченням, і повторне вимірювання площинності; невідповідні таблички негайно повертаються.

2. ЧПУ точне різання

- Гарячекатані балки: розпилюйте за допомогою пиляльних верстатів з ЧПУ, з припуском 2 мм, зарезервованим для усадки під час зварювання.

- Зварні балки: верстати полум'яного різання використовуються для окремого різання стенок і фланців; для полотен змінного перерізу вирізають криволінійні перехідні скоси.

3. Збірка на пристосуваннях

Спеціалізовані фіксовані пристосування забезпечують обмеження позиціонування, зберігаючи відхилення від центрування полотна в межах 2 мм і забезпечуючи одночасне вертикальне вирівнювання обох фланців; зварювання прихватками закріплює вузол, щоб запобігти зміщенню.

4. Двостороннє автоматичне зварювання під флюсом (SAW)

Одностороннє зварювання кореневого проходу → обертання заготовки та довбання/очищення кореня → повне зварювання на зворотному боці для усунення неповного проникнення кореня; критичні зварні шви основної балки проходять 100% ультразвукове випробування (UT) відповідно до стандартів рівня I.

5. Гідравлічна корекція зварювальних напружень

Щоб усунути скручування фланців усередину та бічний згин балок, використовуються подвійні методи корекції з використанням випрямлячів фланців і випрямлячів балок, щоб усунути внутрішні зварювальні напруги та запобігти подальшій деформації від пружини.

6. Збірка та зварювання допоміжних компонентів

Точна розмітка на основі креслень; послідовне зварювання опорних ребер жорсткості, кронштейнів вторинних балок, стрижнів і торцевих пластин з суворим контролем деформації зварювання.

7. Точне виготовлення отворів з ЧПУ

Високоміцні отвори під болти формуються за один прохід за допомогою 3D свердлильних верстатів з ЧПК (допуск на діаметр отвору ±0,3 мм); Різноманітні технологічні отвори вирізаються за допомогою плазми, а потім знімаються задирки.

8. Оздоблення поверхні готової продукції

Шліфування зварних швів, бризок і слідів різання; маркування номерів компонентів і висоти осей для полегшення підйому та вирівнювання на місці.

9. Видалення іржі та багатошарове покриття класу Sa2.5

Повне видалення іржі за допомогою наскрізної дробеструйної машини, що забезпечує шорсткість поверхні 40–75 мкм для забезпечення адгезії фарби; пошарове нанесення грунтовки, проміжного і фінішного покриття з додатковим вогнетривким покриттям у визначених вогнезахисних зонах.

10. Остаточна перевірка, пакування та відправка

Перевірка прямолінійності, розмірів поперечного перерізу та товщини лакофарбового шару; складання повних записів перевірки якості; упаковка відповідно до міжнародних стандартів з використанням водонепроникної стрейч-плівки та дерев’яних піддонів.

Додаток: спеціальний процес для балок змінного перетину

Розрізання нерівних полотен → збірка на профільних пристосуваннях → зварювання фаскою встик → загальна вторинна правка; всі інші процеси ідентичні до стандартних балок.

Комплексні технічні характеристики

1. Допуски геометричної обробки готового виробу

- - Поздовжня прямолінійність тіла балки: ≤L/1000 (де L - загальна довжина балки)

- Бічна вертикальність фланця: ≤B/100 (де B - ширина фланця)

- Відхилення розмірів поперечного перерізу (довжина/ширина): ±2–3 мм

2. Механічні властивості основного матеріалу (сталева балка Н-прорізу для важких умов експлуатації)

Примітка: Q355NL з кваліфікованим низькотемпературним випробуванням на удар слід прийняти для низькотемпературних будівельних зон.

3. Неявні структурні параметри

- Стійкість до вигину по сильній осі: найкращий у галузі модуль перерізу навколо осі X; мінімізує витрату сталі для даного навантаження

- Розподіл зсувної сили: полотно витримує 100% вертикальної зсувної сили; фланці не сприяють опору на зсув, що призводить до чітких меж навантаження, що спрощує структурну перевірку

- Коефіцієнт вітростійкості: 1,3–1,5 (нижче коробчастих балок, але вище круглопорожнистих профілів); забезпечує збалансоване пристосування для помірних прибережних зон вітрового навантаження

- Бічна стійкість: верхній фланець безпосередньо з'єднаний з плитами перекриття або прогонами, що усуває потребу в додаткових бічних кріпленнях і спрощує структурні креслення

4. Стандарти перевірки та приймання зварних швів

- Зварні шви I ступеня: з’єднання головної балки та несучі зварні шви на опорах; Потрібне 100% ультразвукове тестування (UT); бездефектний стандарт

- Зварні шви II класу: вторинні зварні шви для ребер жорсткості та сполучних пластин; 20% вибірковий контроль; Міцність шва не повинна бути нижчою, ніж у основного матеріалу

5. Характеристики підключення

- Високоміцні болти: клас 10.9 бажаний для жорстких з'єднань балки з колоною; Клас 8.8 використовується для вторинних контактних з'єднань

- Зрізні шпильки: стандартні шпильки Φ16/Φ19 на верхньому фланці для композитних бетонних плит перекриття, що забезпечує синергетичну несучу дію між сталлю та бетоном

Чому варто вибрати HAISHENG?

1. Надійна пропускна здатність на кількох базах і стабільна транскордонна доставка

Виробництво розподілено між чотирма основними базами виготовлення сталевих конструкцій (Тяньцзінь, Фуцзянь, Шаньдун і Хубей), щоб забезпечити локальну логістику та доставку. Ми підтримуємо достатній запас стандартних сталевих балок H-прорізу для важких умов для відправлення протягом 48 годин. Для нестандартних зварних балок ми використовуємо 12 власних ліній зварювання під флюсом, що дозволяє нам обійти вузькі місця потужностей у пік сезону та забезпечити своєчасну доставку повних контейнерних замовлень для закордонних клієнтів.

2. Комплексна перевірка якості третьою стороною та дотримання стандартів аудиту закордонних заводів

Ми підтримуємо незалежний внутрішній відділ перевірки якості та доручаємо стороннім агентствам перевіряти кожну партію головних балок щодо виявлення дефектів, товщини лакофарбової плівки та характеристик матеріалів. Надаються оригінальні звіти про перевірки англійською мовою, які відповідають стандартам інженерних тендерів і вхідним стандартам країн Африки, Південно-Східної та Центральної Азії, що усуває необхідність для клієнтів проводити додаткові тести.

3. Безкоштовний детальний дизайн і оптимізація креслень для запобігання помилкам і марним використанню матеріалів

Наша команда з 12 осіб, що займаються розробкою сталевих конструкцій за кордоном, оптимізує деталі з’єднань і перевіряє розрахунки навантаження відповідно до місцевих стандартів (BS, EN, GB). Ми завчасно виправляємо такі проблеми, як зіткнення балок і колон і невідповідності товщини пластин, виявлені на оригінальних кресленнях, зменшуючи відходи на місці в середньому на 8%.

4. Універсальні послуги транскордонної підтримки

Ми надаємо експортну фумігацію, вологонепроникну та антикорозійну упаковку, багатомовні відео з інструкціями по встановленню та послуги митного оформлення документів. Для проектів за кордоном ми можемо надіслати сертифікованих інженерів із сталевих конструкцій, щоб надати керівництво з монтажу на місці, подолавши комунікаційні бар’єри, пов’язані з віддаленим будівництвом.

5. Довгострокова гарантія та підтримка ремонту

За умови відсутності техногенних перевантажень ми пропонуємо 3 роки гарантії на лакофарбове покриття, 15 років на гаряче цинкування та довічну технічну підтримку основної конструкції. Присвоєні на заводі номери компонентів забезпечують відстеження, а запасні частини з тими самими характеристиками залишаються доступними протягом 10 років.

FAQ

Q1: Чи потрібно використовувати двотаврові балки змінного перерізу для балок даху портальної рами?

A: Для прольотів ≤15 м зі стандартними навантаженнями на дах можна використовувати двотаврові балки постійного перерізу для зниження витрат. Для прольотів >15 м або там, де навантаження на дах (дощ/сніг) значні, потрібні балки змінного перетину; це може зменшити споживання сталі на 15%–20%, одночасно зменшуючи зусилля зсуву на опорах.

Q2: Як швидко вибрати між зварними двотавровими та гарячекатаними двотавровими балками?

A: Виберіть гарячекатані балки для стандартних розмірів і жорстких графіків; вибирайте зварні балки для нестандартного перерізу, змінної глибини, наддовгих прольотів або спеціальної товщини листа. Гарячекатані балки вільні від зварювальних навантажень і придатні для низьких температур, тоді як зварні балки пропонують більшу гнучкість налаштування.

Q3: Чи вплине прорізання отворів у перетинці двотаврової балки на безпеку конструкції?

A: Невеликі отвори, посилені пластинами жорсткості в зоні низького зсуву (середина прольоту), не загрожують безпеці; однак отвори суворо заборонені в зоні високого зсуву поблизу опор, оскільки вони можуть легко спровокувати руйнування полотна зсуву. На наших детальних кресленнях чітко позначені ці заборонені зони.

Q4: Який антикорозійний розчин рекомендується для закордонних регіонів із високим рівнем впливу соляних бризок?

A: Гаряче цинкування є обов’язковим для прибережних зон в межах 5 км від берега, оскільки системи фарби неминуче відшаровуються та іржавіють протягом 3–5 років; для внутрішніх прибережних районів високоякісні епоксидні покривні покриття забезпечують кращу загальну економічну ефективність.

Q5: Як обробляти балки, якщо вони занадто довгі для транспортування стандартним транспортним засобом?

Відповідь: балки, що перевищують 12 метрів, збираються в сегменти з точно обробленими зварними фасками. При зварюванні на місці використовуються стикові шви класу I з повним проваром; як тільки ультразвукове випробування підтвердить цілісність зварного шва, зрощена балка працює ідентично безперервній і відповідає стандартам прийнятності конструкції.

Q6: Як визначається товщина кінцевої пластини? Чи можна використовувати стандартну товщину по всій дошці?

A: універсальний стандарт не може бути застосований; товщина кінцевої пластини розраховується на основі максимальної сили реакції опори, яка зазвичай становить від 16 мм до 40 мм. Нерозбірливе використання тонких пластин може призвести до вигину кінцевої пластини або зісковзування болта; ми надаємо безкоштовні розрахунки товщини на основі конкретних проектних навантажень.
