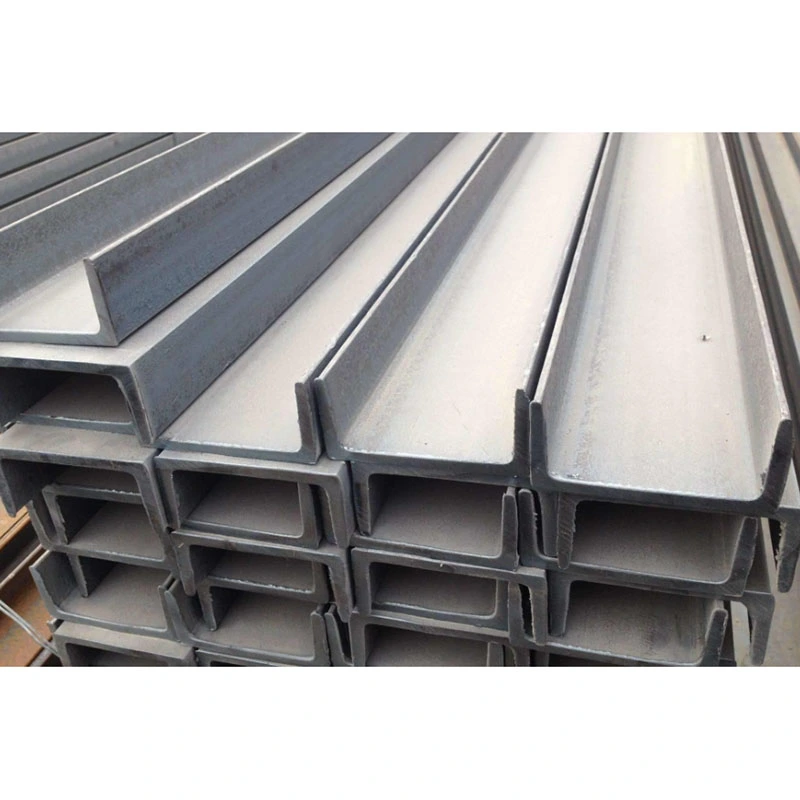

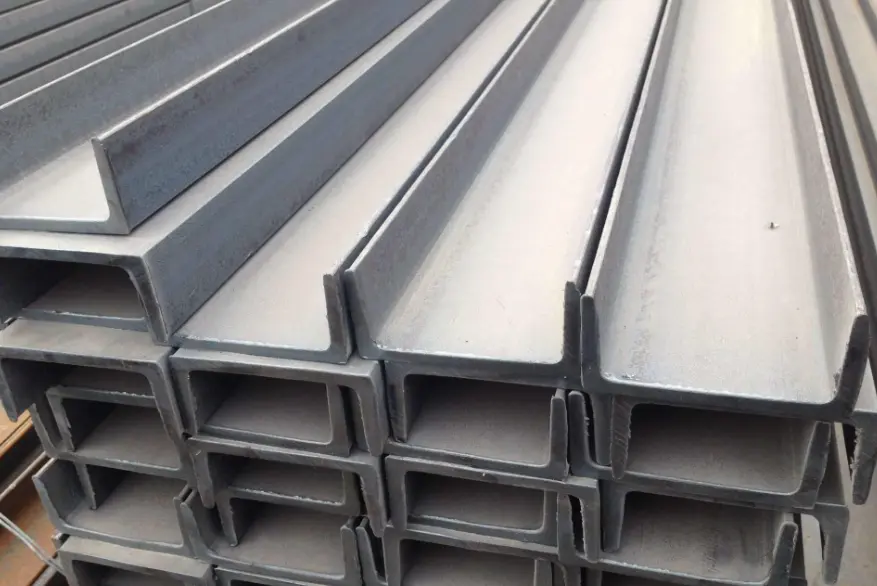

Гарячекатаний конструкційний сталевий канал

Гарячекатані конструкційні сталеві швелери є найбільш широко використовуваними легкими, відкритими профілями в сталевих конструкціях. На відміну від двотаврових або двотаврових балок, які призначені для двостороннього згинання, у цих каналах використовується односторонній U-подібний отвір для забезпечення унікальних можливостей затиску та фіксації. Вони спеціально розроблені для допоміжних несучих застосувань, таких як кріплення рам, опорні основи, вбудовані стінові компоненти та обрамлення балок. На відміну від холодноформованих тонкостінних C-профілів, гарячекатані канали мають щільну металургійну структуру та чудову стійкість до деформації стиснення, що робить їх придатними для складних умов, включаючи промислові об’єкти та вологі зовнішні місця.

Використовуючи наш наявний запас сировини, HAISHENG виконує лише вторинну точну обробку, усуваючи потребу в зварюванні пластин і забезпечуючи короткі терміни доставки. Ми також пропонуємо модифікації зварювання «спина до спини» для підвищення жорсткості на кручення, ефективно відповідаючи вимогам до переважної більшості допоміжних компонентів легких сталевих конструкцій.

Категоризація продукту та перехресна ідентифікація

1. Розрізнення між двома типами ділянок каналу

- Гарячекатаний конструкційний сталевий канал: сформований цільним шматком за високих температур на сталеливарному заводі; має рівномірну товщину перегородки та фланця та властивий нахил на внутрішній поверхні фланця; забезпечує високу міцність основного матеріалу та ударостійкість; підходить для несучих постійних конструкцій.

- Холодноформований С-канал: сформований шляхом валкового згинання тонких сталевих листів при температурі навколишнього середовища без термічної обробки; має більш тонкі стінки та меншу власну вагу; використовується лише для легких сталевих прогонів даху та внутрішнього каркасу; не допускається використовувати як несучі натяжні елементи.

2. Позначення моделі та визначення розмірів

- Стандарт позначення: назва в форматі `[` + число + суфікс `a` або `b` (наприклад, `[14a`, `[16b`); суфікс `a` позначає легку модель із тоншими фланцями, тоді як `b` позначає важку модель із товщими фланцями.

- Параметри поперечного перерізу: визначаються чотирма параметрами — висотою ребра (h), шириною фланця (b), товщиною ребра (tw) і товщиною фланця (tf). Усі гарячекатані конструкційні сталеві канали мають властивий нахил внутрішньої поверхні фланця, що робить їх несумісними зі стандартними з’єднувальними елементами, які використовуються для двотаврових або двотаврових балок.

- Заводська стандартна довжина: поставляється стандартною довжиною 6 м, 9 м і 12 м; нестандартна довжина не випускається з заводу; наддовгі елементи вимагають стикового зварювання з фаскою на місці.

3. Критерії відбору матеріалу

- Q235B: підходить для стандартних внутрішніх середовищ, сухих приміщень на відкритому повітрі, загальних опор трубопроводів і стінових вставок; доступність ринку 95%; найнижча вартість закупівлі.

- Q355B: підходить для запилених промислових середовищ, зон з вібрацією обладнання, надміцних кронштейнів і з’єднань із сильним вітровим навантаженням; забезпечує на 51% вищу межу текучості та чудову стійкість до циклічних (змінних) навантажень.

Заводська точна обробка та стандартизовані рішення

1. Стандартні готові компоненти

- Корпус основного каналу: розрізання по довжині за допомогою холодних пилок з ЧПУ; Торці перпендикулярні та гладкі, без окислювальних задирок, пов’язаних із плазмовим різанням, що запобігає монтажним зазорам.

- Кінцеві фітинги: плоскі з’єднувальні кінцеві пластини та ущільнювальні пластини на кінці каналу (ущільнювальні пластини закривають отвір каналу, щоб блокувати дощ і пил, тим самим сповільнюючи внутрішню корозію)

- Внутрішні компоненти каналу: вертикальні внутрішні ребра жорсткості (точково приварені до внутрішніх стінок, щоб запобігти поширеній проблемі, коли канал відкритого перетину виходить назовні під час стиснення)

- Бічні аксесуари: інженерні опорні пластини, міжколонні стяжки та хомути для круглих труб (призначені для бокового затиску та несучих з’єднань)

2. Виготовлення болтового отвору та умови підйому

- Виготовлення отворів: несучі з'єднувальні отвори просвердлюються за допомогою 3-осьового верстата з ЧПК (допуск ±0,2 мм); сумісний зі стандартними болтами класу 4.8 і високоміцними болтами класу 8.8; не вимагає розсвердлювання на місці

- Підйомні аксесуари: для важких гарячекатаних конструкційних сталевих каналів, довжина яких перевищує 9 м, з обох сторін передбачені симетрично приварені підйомні проушини; більш короткі компоненти піднімаються безпосередньо через фланці, не вимагаючи додаткового зварювання

3. Антикорозійні та протипожежні конфігурації для конкретного сценарію

- Стандартне використання всередині приміщень: ручне видалення іржі St3 з подальшим двошаровим покриттям (ґрунтовка та фінішне покриття); товщина сухої плівки 55–90 мкм; забезпечує 8 років захисту від іржі в приміщенні

- Прибережне використання на відкритому повітрі: дробеструйне видалення іржі Sa2.5 з подальшим гарячим цинкуванням; товщина цинкового покриття ≥70 мкм; забезпечує 8–12 років стійкості проти корозії сольовими туманами

- Вогненебезпечні зони: Нанесення тонкоплівкового спучуваного вогнетривкого покриття поверх існуючого антикорозійного шару; відповідає стандарту вогнестійкості протягом 1 години

4. Три типи підлогових конфігурацій готових виробів

- опорний швелер обладнання: корпус каналу + опорна плита + внутрішнє вертикальне посилення + повна антикорозійна обробка; використовується для встановлення на підлогу підстав для вентиляторів і водяних насосів

- Міжколонний швелер: Корпус швелера + двосторонні стяжні вушка + отвори для установочних болтів; використовується для бічної стабілізації та кріплення сталевих колон H-прорізу та круглих трубних колон

- Прогони корпусу з легкої сталі: холодноформовані C-подібні профілі + торцеві пластини + прогони; використовується для підтримки кольорових сталевих панелей даху та стін.

5. Документація перевірки, що надається разом з вантажем

Оригінальні сертифікати якості матеріалів виробника, повнорозмірні та візуальні перевірки, а також унікальні кодові ідентифікатори компонентів, надані англійською мовою, для безпосереднього використання під час нагляду за кордоном і митного оформлення.

Ключові практичні переваги

1. Наявність готового продукту з нульовим часом налаштування

Повні технічні характеристики гарячекатаної швелерної сталі зберігаються на складі, що усуває трудомісткі процеси, такі як різання листів, складання та зварювання під флюсом. Порівняно з 12–18-денним терміном виконання для двотаврових балок, стандартні специфікації можуть бути точно оброблені та відправлені протягом 24 годин, ідеально задовольняючи термінові дрібномасштабні закупівлі, такі як модернізація заводу, додавання трубопроводів і аварійний ремонт.

2. Конструкція відкритого каналу полегшує інтегровану M&E (механічну та електричну) маршрутизацію

Відкрита U-подібна внутрішня порожнина забезпечує достатньо місця для маршрутизації; кабелі низької напруги та невеликі водопровідні/дренажні труби можна вбудовувати та закріплювати безпосередньо всередині без додаткових зовнішніх кронштейнів. На відміну від вузьких порожнин двотаврових балок або закритих порожнин квадратних труб, майбутнє технічне обслуговування або заміна ліній M&E не вимагає врізання антикорозійного покриття компонента, що знижує витрати на експлуатацію та технічне обслуговування більш ніж на 40%.

3. Конструкція плоскої задньої панелі спрощує установку впритул

Зовнішня задня частина швелерної сталі є безперервною плоскою поверхнею, що дозволяє монтувати її врівень з бетонними стінами або сталевими балками без виступаючих зазорів або нерівних поверхонь. На відміну від конічних фланців двотаврових балок або подвійних фланців двотаврових балок, монтаж навпроти вбудованих анкерів не потребує прокладок для вирівнювання, що значно скорочує робочий час на місці.

4. Гнучке поєднання та модифікація для нестандартних конструкцій

Два гарячекатані конструкційні сталеві канали можуть бути зварені спиною до спини в зажим, щоб утворити еквівалентну замкнуту коробчату секцію, подолавши притаманні недоліки одинарних каналів щодо жорсткості на кручення та поперечної стабільності. Вони також можуть бути з’єднані лицем до лиця, щоб утворити порожнисті колони без необхідності спеціального різання, ефективно вирішуючи проблеми матеріальних відходів, пов’язані з невеликими, нестандартними колонами.

5. Оптимальна загальна вартість для застосувань з невеликим навантаженням

За еквівалентних умов бічного скріплення та опорного навантаження власна вага на 13% нижча, ніж у двотаврових балок тієї ж висоти, що призводить до одночасного скорочення закупівлі сировини, логістики та витрат на підйом. При виконанні лише допоміжних несучих функцій продуктивність повністю відповідає вимогам коду без відходів, пов’язаних із «надмірною» потужністю двотаврових або двотаврових балок.

Порівняння чотирьох основних типів конструкційної сталі на основі ключових критеріїв вибору

1. Відмінності в можливостях затиску та утримання

Лише сталеві швелери (C-канали) мають «захоплювальну» здатність відкритого профілю; отвір каналу дозволяє безпосередньо вбудовувати та затискати круглі труби, круглі кабелі або менші структурні секції без необхідності зовнішніх затискачів. Двотаврові балки, двотаврові балки та квадратні труби покладаються на зовнішні кріплення, що робить точки затиску схильними до зміщення під навантаженням, що призводить до низької стійкості проти вібрації чи коливання опорних ліній.

2. Відмінності в структурній функції та межі

- двотаврові балки: збалансована двонаправлена ​​жорсткість; підходить для основних несучих балок у перекриттях і дахах великого прольоту; здатний витримувати високі вертикальні навантаження.

- Двотаврові балки: відмінна стійкість до вигину вздовж міцної осі; підходить для вторинних балок на малих і середніх платформах і поверхах; призначений для однонаправленого вертикального згинання.

- Гарячекатані конструкційні сталеві канали: придатні для бічних скріплень, опор, вбудованих компонентів і затискачів; заборонено використовувати як самостійні первинні балки з вертикальним вигином на прольотах понад 8 метрів.

- Квадратні труби: чудова стійкість до двонаправленого кручення; закритий профіль забезпечує тривалу стійкість до корозії; переважно використовується для вертикальних колон; однак усунути корозію всередині порожнистої секції після вирізання отворів надзвичайно важко.

3. Відмінності в модифікації та обслуговуванні після встановлення

Сталеві канали мають три відкриті сторони, що дозволяє зварювати опорні пластини або вушка в будь-якому місці без внутрішнього шліфування. Навпаки, після прорізання отвору в квадратній трубі внутрішню порожнину неможливо очистити від іржі чи перефарбувати, що створює високий ризик прихованої внутрішньої корозії. Зварювання коротких ділянок каналу на місці та зміна розташування отворів є простими процесами, які можуть самостійно виконати стандартні технічні спеціалісти.

4. Резюме придатності застосування

Надайте перевагу гарячекатаним сталевим швелерам для зовнішніх опор трубопроводів, вбудованих компонентів навісних стін і міжколонних зв’язків; віддати перевагу двотавровим балкам для основних балок даху, що покривають великі площі; визначте пріоритет двотаврових балок для другорядних балок на доріжках і платформах; і віддайте перевагу квадратним трубам для зовнішніх декоративних колон.

Наскрізний точний виробничий процес

I. Стандартний процес обробки гарячекатаної швелерної сталі

1. Повторна перевірка сировини: перевірте сорт і модель матеріалу; перевірте, чи немає бічного вигину або скручування; попередньо механічно випрямити невідповідні компоненти; бракує сировини з глибокою поверхневою корозією.

2. Прецизійне різання з ЧПУ: різання на необхідну довжину за допомогою холодних пил; підготуйте V-подібні зварювальні фаски на перетинках і фланцях для стикових з’єднань з великим прольотом, щоб забезпечити повне проварювання.

3. Позиціонування аксесуарів і зварювання прихватками: розмістіть ребра жорсткості, торцеві пластини та затискачі відповідно до креслень; точно встановіть внутрішні ребра жорсткості в порожнину каналу, зберігаючи зазор ≤0,8 мм.

4. Зварювання в захисному газі: виконуйте безперервне зварювання в захисному газі CO2, щоб запобігти пористості; піддати критичні несучі стикові зварні шви ультразвуковому тестуванню (UT) на основі стандартів Grade II.

5. Виготовлення прецизійних отворів: свердління отворів з ЧПУ для точок з’єднання з великим навантаженням; створювати різноманітні технологічні отвори на місці та видаляти краї.

6. Корекція деформації: виправляйте вигин або скручування, викликане зварюванням, за допомогою низькотемпературного випрямлення полум'ям, щоб уникнути погіршення механічних властивостей основного матеріалу.

7. Антикорозійна обробка поверхні: нанесіть антикорозійне покриття або гаряче цинкування після поступового видалення іржі; дозволяють покриттю затвердіти природним шляхом відповідно до стандартів.

8. Остаточна перевірка та упаковка: позначте ідентифікаційні номери компонентів; перевірити всі розміри; пакет для морського транспорту з використанням водонепроникної стрейч-пленки та дерев'яних піддонів.

II. Спеціальний процес для двоканального складання коробчатих секцій

Розмістіть два гарячекатані конструкційні сталеві канали з обох боків за допомогою спеціального пристосування → закріпіть періодичними прихватними швами, щоб запобігти зміщенню → виконайте безперервне зварювання по всій довжині на зовнішніх сторонах → виконайте загальне бічне вирівнювання → завершіть виготовлення отвору та антикорозійну обробку. Отриманий зварний компонент забезпечує двонаправлену жорсткість, порівнянну з балкою коробчатого перерізу тих самих характеристик, при цьому знижуючи витрати на 22%. III. Порівняльний аналіз процедур обробки конструкційної сталі

- Двотаврові балки: включають кілька етапів — складання пластини, зварювання під флюсом і правку фланців; складний процес; переважно виготовлені на замовлення.

- Двотаврові балки/швалерна сталь: передбачає лише різання гарячого прокату та зварювання дрібних компонентів; упорядкований процес; передусім передбачає глибоку переробку готових запасів.

Комплексні стандартизовані параметри продуктивності

1. Допуски на розміри

- Загальне відхилення довжини компонента: ±3 мм

- Бічне відхилення (розвал/розмах): ≤L/1000 (де L - фактична довжина компонента)

- Закручування фланця та нахил торця: відповідає національним стандартам GB/T 707 для гарячекатаної швелерної сталі.

2. Механічні властивості основного матеріалу

3. Структурні параметри поперечного перерізу

- Характеристики жорсткості: ефективність вигину міцної осі відповідає вимогам до легких вторинних балок; бічна жорсткість слабкої осі недостатня; опір крутилу окремого елемента слабкий; навантаження на середину прольоту без бічної опори категорично заборонено.

- Коефіцієнт вітростійкості: фіксований на 1,40 (нижче, ніж еквівалентні двотаврові балки, вище, ніж безшовні круглі труби); менший ризик деформації, спричиненої вітром, для низькопрофільних зовнішніх опор.

- Затискна навантажувальна здатність: унікальна механічна здатність для локального затискання/стримування; витримує бічні та радіальні сили затиску — структурна особливість, якої немає в інших сталевих профілях з відкритим профілем.

4. Стандарти перевірки зварних швів

- Первинні несучі стикові зварні шви: перевірка зварного шва II ступеня; Частота дискретизації 20% для ультразвукового тестування (UT) у критичних точках натягу/з’єднання.

- Кутові зварні шви ребра жорсткості та вушок: лише візуальний огляд; відповідність вимогам вимагає відсутності холодних нахлестів, пористості або бризок/крапель зварювання.

5. Параметри підключення та аксесуарів

- Вибір болтів: стандартні болти класу 4.8 для звичайних статичних опор; Високоміцні болти класу 8.8 для вібраційного обладнання або з’єднань із підвищеним натягом.

- Товщина з'єднувальної пластини: стандартний діапазон 8–20 мм; вибирається на основі вимог до конкретного бічного натягу та навантаження на зсув.

Як вибрати високоякісного виробника сталевих балок?

1. Комплексний запас і швидка міжрегіональна доставка

HAISHENG підтримує готові запаси гарячекатаних конструкційних сталевих швелерів (розміри 10#–28#) на чотирьох основних виробничих базах, виконуючи замовлення для внутрішнього ринку, ринків Південно-Східної та Центральної Азії. Усуваємо затримки, спричинені браком проміжних запасів; стандартні замовлення, що вимагають точної обробки, завантажуються та відправляються протягом 48 годин, тоді як експорт повних контейнерів обробляється за допомогою спрощеного завантаження контейнерів.

2. Спеціалізована обробка компонентів відкритого профілю

Для вирішення таких проблем, як розширювання фланців і забезпечення щільного прилягання до похилих поверхонь, ми використовуємо спеціальні позиціонуючі пристосування, які зберігають допуск підгонки для елементів жорсткості та затискачів у межах 0,5 мм. Це вирішує типові промислові проблеми, такі як ослаблені з’єднання на похилих поверхнях і ослаблення конструкції під навантаженням.

3. Сумісна багатомовна експортна доставка

Ми надаємо оригінальні англійські версії всієї фабричної документації та звітів про випробування, включно з перевіркою третьої сторони SGS для гарячого цинкування та товщини фарби. Наша документація відповідає всім вимогам щодо перевірок власників закордонних проектів, митного оформлення та проведення тендерів.

4. Антикорозійна захист і модифікація компонентів на вимогу

Ми пристосовуємо антикорозійні рішення до кліматичних умов на території проекту, застосовуючи диференційовану обробку для внутрішніх, прибережних і хімічно-промислових зон. Ми підтримуємо нестандартні модифікації, такі як зварювання каналів «спина до спини», затискачі нестандартної форми та ексцентричне пробивання отворів, що усуває потребу замовників передавати додаткову обробку аутсорсингу.

5. Безкоштовна технічна підтримка для структурного вибору

Передпродажна підтримка включає експертні рекомендації щодо розрізнення гарячекатаних і холодноформованих каналів, щоб запобігти структурним ризикам безпеки, викликаним неправильним вибором. Післяпродажна підтримка охоплює дистанційну технічну допомогу для встановлення кріплень на великій висоті та встановлення кронштейнів, а також постійну можливість відстеження за допомогою нумерації компонентів.

FAQ

Q1: Чи можна замінити гарячекатану швелерну сталь і холодноформовану С-подібну сталь?

A: Ні, вони не можуть бути замінені. Основний матеріал гарячекатаного конструкційного сталевого каналу пройшов термічну обробку та загартування, що має високу міцність і ударостійкість. Використовується для постійних структурних навантажень; в той час як холодноформована С-подібна сталь має тонку стінку і схильна до деформації, і використовується тільки для огороджувальних балок. Технічні умови забороняють його використовувати для стяжок і несучих опор.

Q2: Який максимальний проміжок одноканальної сталі?

A: Без бічної підтримки максимальний проліт становить 4,5 метра. Якщо проміжок перевищує це значення, необхідно додати бічні зв’язки або двоканальний ящик, щоб запобігти боковому перекиданню слабкої осі.

Q3: Чи потрібно робити антикорозійну обробку всередині сталевої порожнини каналу?

A: Процес піскоструминної обробки та розпилення може охопити всю внутрішню частину порожнини, і додаткова обробка не потрібна; шар цинку в процесі гарячого цинкування може рівномірно прилягати до внутрішньої порожнини. Лише закрита швелерна сталь не може бути внутрішньо захищена від корозії, і в швелерній сталі немає внутрішніх сліпих плям іржі.

Q4: Які критерії вибору швелерної сталі типу A та B?

A: Для статичних легких навантажень і малих прольотів тип A вибрано для економії витрат на закупівлю; для висотних стяжних стрижнів, вібрації обладнання та бічних ударних навантажень вибрано тип B, щоб додати більш товстий фланець, щоб запобігти місцевому здавленню та розтріскуванню.

Q5: Чи можна швелерну сталь використовувати як головну балку даху?

В: Не рекомендується. Відкритий поперечний переріз має надзвичайно низьку стійкість до кручення, а змінні вітрові та снігові навантаження на дах можуть призвести до скручування та руйнування компонента. Його можна використовувати лише як допоміжну балку для стрижнів даху і не можна використовувати як основну несучу балку.
