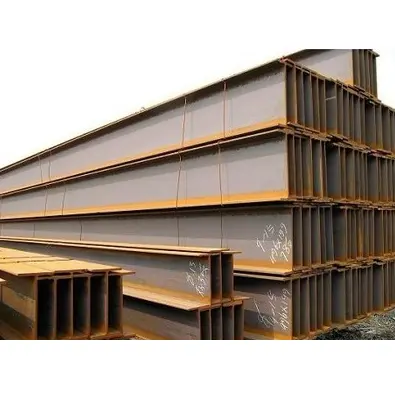

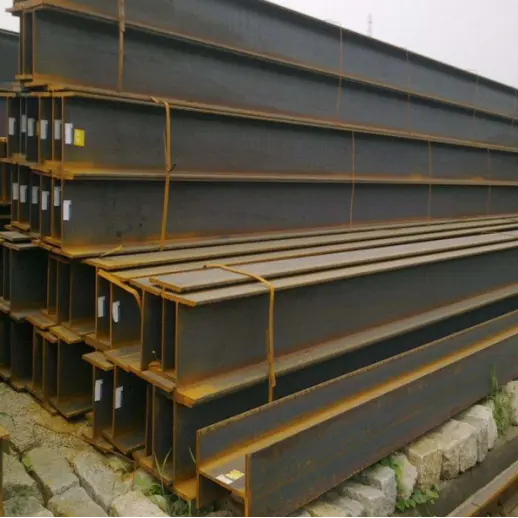

Гарячекатана конструкційна двотаврова сталь

Які характеристики гарячекатаної конструкційної двотаврової балкової сталі?

I. Структурно-механічні характеристики

1. Ефективна секційна механіка: Завдяки однаковій товщині фланців і паралельним внутрішнім і зовнішнім поверхням, модуль пружності секцій рівномірно розподілений. Вони пропонують чудову стійкість до вигину, зсуву та кручення порівняно зі стандартними двотавровими балками, що забезпечує високу ефективність несучих навантажень.

2. Стабільна загальна продуктивність: сформовані шляхом інтегрованої високотемпературної гарячої прокатки без зварних з'єднань, вони демонструють низьку залишкову напругу та стійкі до деформації та розтріскування, забезпечуючи високу безпеку конструкції.

3. Висока жорсткість і стабільність: сильна загальна жорсткість ефективно протистоїть вертикальним навантаженням, горизонтальному тиску вітру та сейсмічним силам, що робить їх ідеальними для балок і колон з великим прольотом, що несуть високе навантаження.

II. Економіко-матеріальна характеристика

1. Легкі та економічні: вони вимагають менше матеріалу, ніж традиційні конструкційні сталеві секції для тієї самої несучої здатності, ефективно зменшуючи вагу будівлі та витрати на фундамент.

2. Стандартизовані специфікації: вичерпні специфікації для серій HW, HM і HN у поєднанні з достатнім запасом полегшують вибір і закупівлю.

III. Конструкція та експлуатаційні характеристики

1. Висока ефективність встановлення: звичайна геометрія та висока точність з’єднань дозволяють використовувати різні методи з’єднання (наприклад, болтове з’єднання та зварювання), що призводить до скорочення часу будівництва на місці.

2. Широка адаптивність: підходить для прямого використання в балках, колонах, платформах і опорах. У поєднанні з антикорозійним покриттям або гарячим цинкуванням вони підходять для внутрішнього та зовнішнього використання, а також у стандартних або корозійних середовищах.

3. Простота обробки: легко різати, свердлити та зварювати з ребрами жорсткості та з’єднувальними пластинами для задоволення різноманітних структурних вимог з’єднання.

Використання та сфера застосування

I. Основне використання

1. Несучі колони: в основному використовуються широкі фланцеві (HW) типу, вони служать основними вертикальними несучими компонентами, передаючи вертикальні навантаження та забезпечуючи загальну стабільність конструкції.

2. Каркасні балки та колони: секції із середнім фланцем (HM) підходять для сталевих каркасних систем, витримуючи як вертикальні навантаження, так і бічні сили.

3. Первинні та вторинні балки: найбільш широко використовуються вузькополочні (HN) секції; вони витримують навантаження на підлогу та дах і ідеально підходять для систем підлоги та покрівлі з великим прольотом.

4. Компоненти кріплення/опори: використовуються для виготовлення опор для обладнання, опор для трубних рейок, платформ для обслуговування, основ даху тощо.

5. Композитні конструкції: у поєднанні з бетоном для формування сталебетонних композитних балок і колон для використання в багатоповерхових і висотних будинках.

II. Сфера застосування

1. Промислові будівлі

Різноманітні металоконструкційні заводи, склади, майстерні та системи кранових балок; гарячекатані конструкційні двотаврові балки є основним матеріалом для промислових сталевих конструкцій.

2. Громадські та цивільні будівлі

Великі просторові споруди великої прольоту, такі як стадіони, виставкові центри, транспортні вузли (вокзали/аеропорти), торгові центри, офісні будівлі та багатоповерхові житлові комплекси.

3. Муніципальна та інфраструктура

Міські комунальні тунелі, опори мостів, пішохідні шляхопроводи, муніципальні опори та каркаси для великих зовнішніх рекламних щитів.

4. Нова енергія та супутні проекти

Фотоелектричні (PV) монтажні конструкції, основи вітрових турбін, накопичувачі енергії та сталеві каркаси для нової енергетичної інфраструктури.

5. Інші поля

Великі бази обладнання, промислові платформи, опори палуб кораблів, логістичні та складські стелажні системи, а також збірні сталеві будівлі.

Основні робочі параметри гарячекатаної конструкційної двотаврової сталі

Виконавчі стандарти: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Загальні матеріали та механічні властивості

II. Правила класифікації та позначення розділу

1. Класифікація

· HW (Wide-flange H-beam): ширина полки ≈ висота перетину; в основному використовується для колон.

· HM (Двутаврова балка середньої полки): середня ширина полки; в основному використовується для каркасних балок і колон.

· HN (вузька двотаврова балка): велика глибина профілю та вузькі фланці; в основному використовується для первинних і вторинних пучків (найбільший обсяг використання).

2. Формат позначення: висота H × ширина фланця B × товщина полотна t1 × товщина фланця t2. Приклад: HN400×200×8×13.

III. Допуски на розміри та форму

1. Відхилення розмірів секцій: суворо дотримується обмежень національних стандартів, щоб забезпечити точність під час зрощування та встановлення.

2. Прямолінійність (вигин/розмах): ≤2 мм на метр; сумарне відхилення не перевищує 0,2% загальної довжини.

3. Скручування: відсутність значної деформації кручення по всій довжині; відповідає вимогам монтажу сталевих конструкцій.

4. Фіксована довжина: стандартні характеристики. 6м/9м/12м; також доступна індивідуальна порізка за кресленнями.

IV. Властивості поверхні та обробки

1. Стан поставки: гарячекатаний "чорний" фініш (з прокатною окалиною).

2. Обробка поверхні: підходить для подальшого видалення іржі, фарбування, вогнестійкого покриття та гарячого цинкування; адаптований як до внутрішнього, так і зовнішнього середовища.

3. Можливість обробки: можна різати, свердлити, зварювати та згинати; підходить для виготовлення різних конструкційних з'єднань.

V. Параметри робочого середовища

1. Стандартна робоча температура: [Діапазон] °C.

2. Низькотемпературні умови: має пройти випробування на низькотемпературний удар для використання в надзвичайно холодних регіонах.

3. Стійкість до корозії: основний матеріал не має властивої корозійної стійкості; захист поверхні є обов'язковим в корозійних середовищах.

VI. Конструкційні несучі характеристики

1. Рівномірна товщина фланця та паралельні внутрішні/зовнішні поверхні; високий модуль пружності з відмінною стійкістю до вигину, бічного зміщення та кручення.

2. Суцільно гарячекатані (без зварних з'єднань); низька залишкова напруга; стійкий до деформації або розтріскування при тривалому навантаженні.

3. Покращена бічна жорсткість порівняно зі стандартними двотавровими балками; ідеально підходить для великопролітних конструкцій і будівель, що піддаються високим вітровим навантаженням.

Таблиця технічних характеристик
