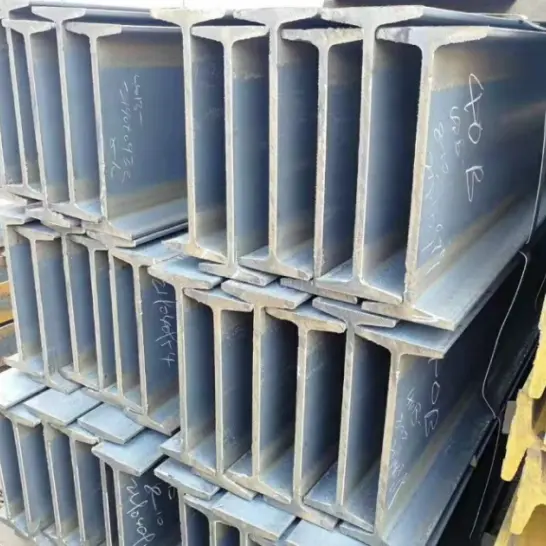

Гарячекатана конструкційна двотаврова сталь

HAISHENG, надійний китайський виробник конструкційної сталі та універсальний постачальник, має на складі гарячекатану конструкційну двотаврову сталь, вироблену за GB/T 706 марок Q235B та Q355B. Завдяки конічним внутрішнім фланцям і нерівній товщині він забезпечує економічну вартість і легку обробку. Широко використовується для легких вторинних балок, платформ, опор і тимчасових легких сталевих конструкцій, це звичайний гарячекатаний профіль для малих і середніх будівель.

Ключові характеристики продукту

I. Розрізні та механічні характеристики

1. Внутрішні поверхні фланців похилі, товщина фланців звужується зсередини назовні; це призводить до нерівномірного розподілу напруги по перерізу та відносно слабкої бічної жорсткості.

2. Гарячекатана конструкційна двотаврова сталь як єдине ціле без зварних з’єднань, що забезпечує низьке залишкове напруження та хорошу структурну стабільність.

3. Забезпечує пристойну стійкість до вигину, але середню стійкість до кручення та бічного зміщення; непридатні для застосування з великим прольотом, сильним вітровим або важким навантаженням.

II. Економічна та закупівельна характеристика

1. Класична категорія продуктів із широким набором специфікацій; широко доступний на складі, його легко придбати та має конкурентну ціну.

2. При однаковій несучій здатності витрата матеріалу вище, ніж у гарячекатаних двотаврових балок, що робить його більш економічним для легких конструкцій.

III. Конструкція та експлуатаційні характеристики

1. Правильна форма полегшує вторинну обробку (різання, зварювання, свердління) і дозволяє використовувати різні методи з’єднання на місці.

2. Помірна власна вага робить підйом і установку простими; ідеально підходить для простих будівель і тимчасових споруд.

3. Має гарячекатану обробку «чорної» окалини; може піддаватися видаленню іржі та антикорозійному покриттю, якщо це необхідно для внутрішнього та зовнішнього середовища.

IV. Порівняння з гарячекатаними двотавровими балками

1. Бічна жорсткість значно нижча, ніж у двотаврових балок; непридатні для використання в якості колон у багатоповерхових будинках або в якості основних балок для великих прольотів.

2. Секційна ефективність відносно низька, що вимагає більше матеріалу при великих навантаженнях.

3. Відмінне співвідношення ціни та якості; залишається широко використовуваним у легких і простих сталевих конструкціях.

Використання та сфера застосування

I. Основне використання

1. Допоміжні балки підлоги/даху та балки з простою опорою: гарячекатана конструкційна двотаврова сталь використовується для підтримки легких навантажень на підлогу та дах, як правило, у несучих системах малого та середнього прольоту.

2. Балки для платформ і доріжок: основні та вторинні несучі компоненти для промислових установок, платформ обладнання, доріжок для обслуговування та естакад.

3. Кронштейни та опори: виготовлення опор труб, кріплення обладнання, кріплення стін і тимчасові опорні каркаси.

4. Прогони та обрамлення стін: прогони для даху легких промислових будівель, будівельних майданчиків та простих каркасів корпусів.

5. Невеликі рами, балки та колони: балки та колони для легких сталевих каркасів у низьких простих конструкціях, таких як майстерні, склади та навіси для автомобілів.

6. Компоненти будівельних машин: основи для підйомного обладнання, шасі транспортних засобів, тимчасові опори для земляних робіт тощо.

II. Сфера застосування

1. Промислові будівлі: легкі промислові підприємства, склади, майстерні та невеликі силоси для зберігання; в основному використовується для вторинних несучих компонентів.

2. Тимчасові/прості цивільні споруди: тимчасові споруди на будівельних майданчиках, навіси для автомобілів, навіси, прості складські навіси та модульні/мобільні будівлі.

3. Муніципальна інфраструктура: муніципальні огорожі, опори для огорожі, опори для пішохідних доріжок і невеликі естакади.

4. Електромеханічна підтримка: опори труб для електростанцій і хімічних заводів, основи обладнання та підвіски/опори для труб HVAC.

5. Тимчасові інженерні споруди: опори котловану, підстави риштувань і тимчасові несучі каркаси для будівництва.

6. Інші поля: шасі сільськогосподарської техніки, каркаси для малого транспортного обладнання та прості складські стелажі.

Ключові параметри продуктивності

Стандарти: GB/T 706-2016, GB/T 700, GB/T 1591

I. Загальні матеріали та механічні властивості

II. Позначення розділу та технічні характеристики

1. Формат позначення: модель + висота (наприклад, 10#, 12#, 14#, 16#, 20a#, 20b#). Підтипи (a, b, c) існують для однакової висоти; товщина перегородок і фланців поступово збільшується, що призводить до підвищення несучої здатності.

2. Характеристики перерізу: внутрішня поверхня фланця має нахил 1:6; фланець товщий в корені і тонший на краю, що призводить до нерівномірного розподілу напруги по перетину.

III. Загальні характеристики (модель + розміри секції)

Формат: висота × ширина фланця × товщина полотна

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Допуски на розміри та форму

1. Стандартна фіксована довжина: 6 м, 9 м, 12 м; індивідуальне різання доступне.

2. Прямота (вигин): ≤2 мм на метр; загальний вигин ≤0,2% від загальної довжини.

3. Перпендикулярність скручування та торця відповідає національним стандартам, забезпечуючи точність під час встановлення та з’єднання.

V. Характеристики поверхні та обробки

1. Стан поставки: гарячекатаний з прокатною окалиною (чорне покриття).

2. Працездатність: підходить для різання, свердління, зварювання та згинання; зручний для вторинної обробки.

3. Захист від корозії: незахищений у сирому стані; можна піддавати видаленню іржі, фарбуванню або гарячому цинкуванню.

VI. Екологічні та структурні параметри

1. Робоча температура: від -20°C до 80°C.

2. Структурні характеристики: помірний опір вигину; відносно низький опір крученню і бічна жорсткість; непридатні для великих прольотів, зон із високим вітровим навантаженням або основних несучих ролей у висотних конструкціях.

3. Придатність до навантажень: в основному використовується для просто підтримуваних балок і компонентів з невеликим навантаженням; уникати тривалого ексцентричного навантаження.
