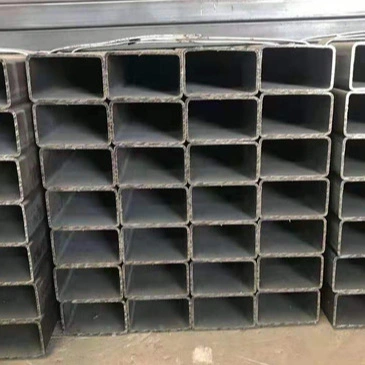

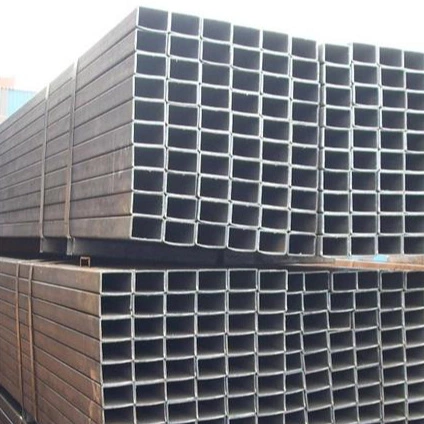

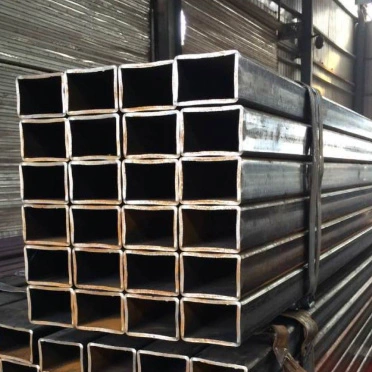

Прямокутні порожнисті конструкційні сталеві труби

Прямокутні порожнисті конструкційні сталеві труби широко використовуються в таких сферах застосування, як сталеві балки та колони, обрамлення невісних стін, каркаси корпусів, стелажі обладнання, огорожі та будівельна техніка. Вони ефективно служать як основні несучі компоненти, а також підходять для різних архітектурних форм і конструкцій огороджень.

Особливості продукту

I. Структурно-механічні характеристики

1. Порожнистий прямокутний переріз забезпечує високу жорсткість проти згинання та бічного зміщення в обох напрямках. Він забезпечує чудову стійкість до скручування та бічної деформації порівняно з круглими трубами або стандартними конструкційними сталевими фасонами, забезпечуючи міцну загальну стабільність конструкції.

2. Рівномірна форма поперечного перерізу та плоскі поверхні забезпечують рівномірний розподіл навантаження. Окремі труби можуть витримувати значні вертикальні та горизонтальні навантаження, часто виступаючи безпосередньо основними несучими елементами.

3. Доступні у зварних і безшовних типах: зварні прямокутні труби пропонують високу економічну ефективність для стандартних умов експлуатації; безшовні прямокутні труби без зварювальних швів забезпечують чудову міцність, стійкість до тиску та стійкість до втоми, що робить їх ідеальними для сценаріїв важкого та циклічного навантаження.

II. Зовнішній вигляд і монтажні характеристики

1. Плоскі зовнішні поверхні полегшують зрощення, накладення та встановлення врівень. Вони щільно прилягають до кольорових сталевих листів, панелей і компонентів корпусу, забезпечуючи чисту обробку та герметизацію країв під час будівництва.

2. Гострі краї та однорідний профіль поєднують несучу функціональність з естетичною привабливістю, що робить їх придатними для архітектурних фасадів, ландшафтних каркасів та інших проектів, орієнтованих на дизайн.

3. Для заданої несучої здатності вони легші, ніж суцільні сталеві секції, ефективно зменшуючи загальне структурне навантаження та заощаджуючи витрати на матеріали.

III. Характеристики обробки та підключення

1. Їх можна різати, скошувати, гнути, свердлити та зварювати. Вторинна обробка проста, що полегшує будівництво на місці.

2. Універсальні методи з’єднання, включаючи зварювання, болтове з’єднання та заклепки, відрізняються простотою конструкції з’єднань і високою ефективністю встановлення.

3. Широкий діапазон специфікацій, що охоплює все, починаючи від невеликих декоративних трубок і закінчуючи несучими трубками великого перерізу, що забезпечує гнучкий вибір.

IV. Стійкість до корозії та експлуатаційні характеристики

1. Поставляється в «чорному» (без покриття) стані; сумісні з різними антикорозійними обробками, такими як гаряче цинкування, холодне цинкування, фарбування та порошкове покриття, що робить їх придатними як для внутрішнього, так і для зовнішнього середовища (сухого чи вологого).

2. Хороша холодна та гаряча оброблюваність; стабільні механічні властивості в стандартних діапазонах робочих температур.

V. Обмеження продукту

1. Концентрація напруги відбувається в кутах; ці області схильні до втомного пошкодження під сильним ударом або повторюваним циклічним навантаженням.

2. Погана придатність для транспортування рідини; рідко використовуються для трубопровідних систем, оскільки вони в основному призначені для несучих конструкцій і рамок.

3. Високі витрати на виробництво товстостінних безшовних прямокутних труб великої специфікації призводять до того, що ціни значно вищі, ніж у зварних версій.

Використання та сфера застосування

I. Основне використання

1. Основні структурні компоненти

Використовується для заводських каркасів, портальних рам, балок і колон коробчатого перерізу, вертикальних колон, ферм і опор перекриттів; основний несучий матеріал у сталевих конструкціях.

2. Будівельні огородження та навісні стіни

Обрамлення зовнішніх стін (поперечки/шпильки), рами для мансардних вікон, дверні та віконні рами, обрешітки даху та обрамлення країв; бездоганно інтегрується з профільованими сталевими листами та іншими панелями.

3. Огородження та захисні засоби

Фабричні огорожі по периметру, дорожні огорожі, поручні для сходів, балконні поручні, рами для огорожі та стовпи захисної сітки.

4. Корпуси обладнання та машин

Бази машин, стелажі обладнання, рами верстаків, складські стелажі, рами контейнерів, рами шасі транспортних засобів.

5. Інженерні та тимчасові споруди

Ступінні ферми, каркаси для теплиць, тимчасові огорожі для будівельних майданчиків, опорні/опорні конструкції та каркаси для модульних будівель.

6. Декоративні та архітектурні споруди

Ландшафтні споруди, зовнішні архітектурні об’єкти, внутрішнє декоративне обрамлення та каркаси вітрин/стендів; поєднує в собі несучу здатність і естетичну привабливість.

II. Сфера застосування прямокутних порожнистих конструкційних сталевих труб

1. Інженерія сталевих конструкцій: балки, колони та системи кріплень для промислових підприємств, складів, стадіонів та збірних будівель.

2. Архітектурне оздоблення: будівництво навісних стін, дверей і вікон, внутрішні/зовнішні архітектурні елементи та виставкові стенди.

3. Муніципальний і транспортний транспорт: дорожні огорожі, муніципальні будівельні щити, ландшафтні перголи та каркаси автобусних зупинок.

4. Машинобудування: рами для обладнання загального призначення, будівельної техніки, сільськогосподарської техніки та матеріально-технічного обладнання.

5. Складування та логістика: важкі стелажі, складські платформи та допоміжні конструкції контейнерів.

6. Сільське господарство, лісівництво та садівництво: теплиці, каркаси притулків для худоби та сільськогосподарські огорожі.

Керівництво по вибору

· Зварні прямокутні труби: основний тип продукту, що пропонує високу вартість і ефективність; широко використовується для стандартних застосувань, таких як загальні несучі конструкції, огородження будівель, прикраси та огорожі.

· Безшовні прямокутні труби: чудова міцність, стійкість до втоми та здатність витримувати тиск; в основному використовується для важких навантажень, циклічних навантажень, рам машин із високими специфікаціями та важких інженерних компонентів.

Ключові параметри продуктивності

Стандарти впровадження: GB/T 6728-2017 «Холодноформовані порожнисті профілі»; GB/T 3094-2012 «Холоднотягнуті безшовні квадратні та прямокутні сталеві труби»

I. Загальні матеріали та механічні властивості

Додаткові загальні параметри:

· Модуль пружності: 2,06 × 10⁵МПа

· Щільність: 7,85 г/см³

· Стандартна робоча температура: від -20°C до 200°C

II. Специфікація та система розмірів

1. Метод позначення

Зовнішні розміри: довжина × ширина × товщина стінки (одиниці: мм); Приклад: 100×50×3,0

2. Основні категорії розміру

· Малий (Декорація / Огородження / Огородження): 20×10, 30×20, 40×20, 50×30; Товщина стінок: 1,2–2,5 мм

· Середні (кіль / прогони / стандартні балки та колони): 60×40, 80×40, 80×60, 100×50; Товщина стінки: 2,0–5,0 мм

· Великі (основні колони та балки / ферми для важких умов): 120×80, 150×100, 200×100, 250×150; Товщина стінки: 4,0–12,0 мм

3. Довжини та допуски

· Стандартні довжини: 6 м, 9 м, 12 м; доступна індивідуальна довжина

· Допуск на зовнішні розміри: ±0,8%

· Допуск на товщину стінки: стандартна зварна труба ±10%; Безшовна труба ±7,5%

4. Теоретична формула розрахунку ваги

W (кг/м) = 0,00785 × [(B + H) × 2 − 4t] × t (B = довга сторона, H = коротка сторона, t = товщина стінки)

III. Структурно-механічні властивості

1. Прямокутні порожнисті конструкційні сталеві труби прямокутного профілю забезпечують високу двонаправлену жорсткість при вигині (вздовж сильної та слабкої осей) і чудову поперечну стійкість і опір крученню порівняно з окремими профілями, такими як круглі труби або двотаврові балки, що забезпечує надійну загальну структурну стабільність.

2. Характеристики обробки

· Випробування на вигин: здатність до холодного згинання під кутом 90° при кімнатній температурі без розтріскування або розшарування на згині.

· Випробування на сплющення: витримує стиснення до заданих розмірів без розтріскування стінок.

1. Характеристики напруги: незначна концентрація напруги виникає в кутах; не підходить для застосувань, що включають високочастотні змінні ударні навантаження.

IV. Класифікація продукту та відмінності в продуктивності

V. Обробка поверхні та захист від корозії

1. Стандартний стан: чорне покриття (гарячекатана оксидна поверхня).

2. Загальні методи захисту від корозії: гаряче цинкування, холодне цинкування, електростатичне порошкове покриття, антикорозійне фарбування та фторуглеродне покриття.

3. Посилання на гаряче цинкування: середня товщина цинкового покриття ≥85 мкм; зовнішній термін служби перевищує 15 років.

VI. Способи підключення

· Основні: зварювання фаскою, зварювання проплавленням (основна опора для будівництва).

· Вторинна: ​​Високоміцні болтові з'єднання, саморізи, заклепки.

· Сумісний з різними сталевими конструкційними вузлами, включаючи кольорові сталеві листи, двотаврові балки та кутову сталь.

VII. Відповідні та заборонені програми

Підходить

Балки та колони для промислових установок, каркаси стін, каркаси огорож, огорожі та огорожі, складські стелажі, каркаси обладнання, ландшафтні конструкції та збірні сталеві конструкції.

Не підходить

Транспорт рідини під високим тиском, високотемпературні/високонапірні трубопроводи та основні конструкції важкого обладнання, що піддається сильним ударам або високочастотній втомі.
