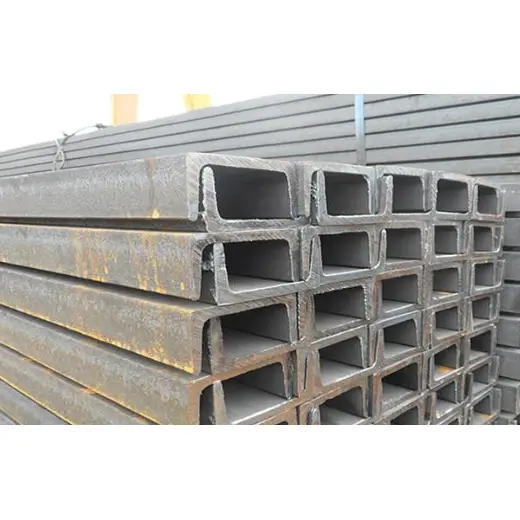

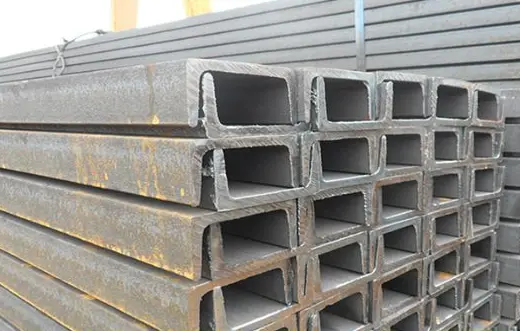

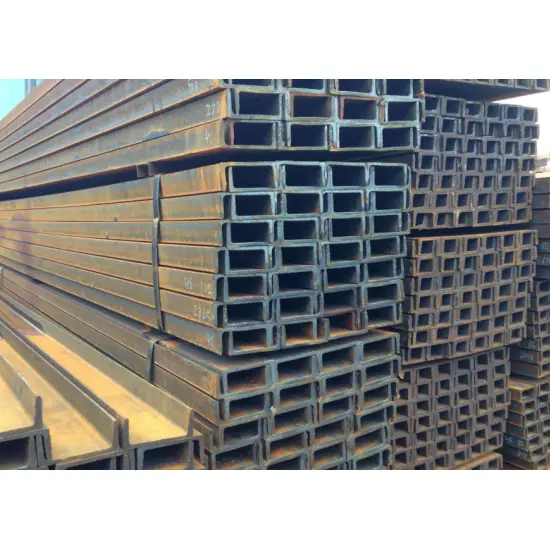

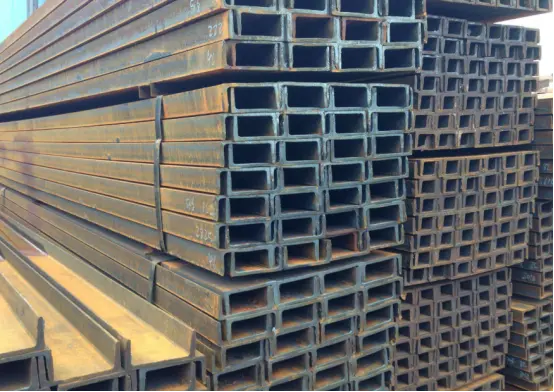

Гарячекатані конструкційні сталеві профілі

Гарячекатані конструкційні сталеві профілі відповідають національному стандарту GB/T 706-2016 і виготовляються за допомогою інтегрованого процесу гарячої прокатки. Вони мають C-подібний (одностороннє відкриття) поперечний переріз. Моделі класифікуються за висотою секції, з подальшими підрозділами (a, b, c), що вказують на збільшену товщину для тієї ж висоти. Вироби легкі, прості в обробці та економічні. Хоча окремі секції мають обмежену бічну жорсткість і опір скрученню, що робить їх придатними в першу чергу для вторинних несучих компонентів, об’єднання двох секцій (спина до спини) зі сполучними пластинами значно покращує загальні механічні характеристики.

HAISHENG пропонує повний асортимент основних моделей гарячекатаного швелерного профілю, кожна з яких супроводжується вичерпним звітом про випробування матеріалу. Вони підходять для різних допоміжних несучих застосувань, включаючи промислові підприємства, муніципальні проекти, системи MEP/HVAC та тимчасові споруди. Ми надаємо повний спектр антикорозійних засобів, включаючи видалення іржі, фарбування та гаряче цинкування, щоб задовольнити потреби масових закупівель для закордонних проектів.

I. Стандарти продукції

Виробництво, допуски на розміри та механічні властивості гарячекатаних конструкційних сталевих профілів відповідають національному стандарту: GB/T 706-2016 «Гарячекатані конструкційні сталеві профілі».

Механічні стандарти для основних сталевих матеріалів: GB/T 700 і GB/T 1591.

II. Ключові характеристики продукту

2.1 Поперечний переріз і механічні властивості

1. Має односторонній відкритий поперечний переріз каналу; окремі елементи демонструють помірну поперечну жорсткість і відносно слабкий опір крученню, що робить їх непридатними для використання в якості окремих основних колон у висотних будинках або основних несучих балок для великих прольотів.

2. Виготовляється за допомогою інтегрованого процесу гарячої прокатки без зварних з’єднань, що призводить до низького внутрішнього залишкового напруження. Конструкція стійка і надійна, стійка до розтріскування і деформації при тривалому навантаженні.

2.2 Переваги закупівель та вартості

1. Велика кількість стандартних ринкових моделей і стабільні канали закупівель забезпечують низькі ціни за одиницю продукції та контрольовані загальні витрати на проект.

2. Менша власна вага за тієї самої несучої здатності ефективно зменшує загальну вагу сталевої конструкції, а також витрати на транспортування та підйом.

2.3 Переваги виготовлення та будівництва на місці

1. Гарячекатані конструкційні сталеві швелерні секції можна вільно різати, свердлити, зварювати та згинати; немає жодних технологічних обмежень для вторинного виготовлення на місці, що дозволяє виконувати гнучке з’єднання.

2. Компактний розмір і низька власна вага дозволяють виконувати вантажно-розвантажувальні роботи та підйом, використовуючи ручну працю та невелике обладнання, значно скорочуючи графік будівництва на місці.

3. Сумісний як з болтовими, так і зварними з'єднаннями; можна поєднувати з різними сталевими пластинами та секціями для завершення складання.

2.4 Захист від корозії та адаптованість до навколишнього середовища

1. Поставляється в гарячекатаному «чорному» стані (з прокатною окалиною) і без попереднього нанесення антикорозійного покриття.

2. За потреби можна застосувати антикорозійну обробку, наприклад шліфування/видалення іржі, нанесення антикорозійної ґрунтовки, гаряче цинкування або порошкове покриття; підходить для використання в сухих приміщеннях або на відкритому повітрі з помірною корозійною активністю.

2.5 Переваги комбінованого використання та обмеження

1. Переваги комбінованого використання: з’єднання двох швелерних секцій за допомогою з’єднувальних пластин значно підвищує поперечну жорсткість і опір скрученню, відповідаючи помірним вимогам до несучих навантажень.

2. Обмеження: через конструкцію з відкритим перерізом їх не можна використовувати для основних каркасів висотних будівель, надвеликих прогонів для важких основних балок або критичних несучих з’єднань, що піддаються сильному тиску вітру; вони придатні лише для систем огороджень, кріплень і вторинних несучих компонентів.

III. Ключові сценарії застосування

3.1 Основне використання гарячекатаних конструкційних сталевих профілів

1. Фабричні стінові та дахові балки: у поєднанні з двотавровими балками для кріплення профільованих сталевих панелей облицювання та передачі вертикальних навантажень від даху та стін.

2. Опори для різного обладнання та трубопроводів: використовуються для трубних стійок і підвісів (включаючи системи ОВК в будівлях), підстав обладнання та опор кабельних лотків на хімічних заводах і електростанціях. 3. Легкі компоненти каркасу: опори перегородок, дверні та віконні рами, рами для накриття та вторинні несучі елементи.

4. Аксесуари для промислових платформ і доріжок: балки для доріжок для технічного обслуговування, опори для сходів платформи та стійки для огорожі/основи для поручнів.

5. Арматура та вбудовані компоненти: вбудовані сталеві пластини, ребра жорсткості балок і колон, а також допоміжна сталь для підтримки фундаменту.

6. Тимчасові будівельні споруди: збірні будівельні каркаси, підстави будівельних лісів і тимчасові опори для безпеки земляних робіт.

3.2 Застосування в усій галузі

1. Промислові будівлі: огороджувальні та опорні системи для підприємств легкої промисловості, складів, цехів та сховищ сировини.

2. Муніципальна інфраструктура: придорожні захисні бар’єри, зовнішні рекламні щити, невеликі пішохідні доріжки та опори міських інженерних мереж.

3. Міністерство і оцінка та інжиніринг систем опалення, вентиляції, вентиляції та кондиціонування: повітропроводи та опори/підвіски для спеціалізованого обладнання для хімічних заводів, електростанцій та офісних будівель.

4. Прості цивільні конструкції: навіси для автомобілів, навіси, збірні кабіни та прості сільські складські сараї.

5. Логістика та складування: легкі стелажі для зберігання та каркаси платформ для сортування вантажів.

6. Інші аксесуари: основи для будівельної техніки, шасі сільськогосподарської техніки та невеликі допоміжні сталеві конструкції для морських суден.

V. Основні переваги заводського постачання HAISHENG

Прямі постачання від виробника-джерела: Внутрішнє складування гарячекатаних сталевих профільних профілів усуває націнки посередників, пропонуючи значні економічні переваги для закупівель великомасштабних закордонних проектів.

Стабільний запас за всіма специфікаціями: достатній цілорічний запас сталевих швелерних розмірів (від № 5 до 25а); підтримує пакетні поставки та швидке реагування на термінові проектні замовлення.

Комплексна перевірка якості та відстеження: кожна партія гарячекатаних конструкційних сталевих профілів супроводжується оригінальними сертифікатами стану та звітами про випробування механічних властивостей; підтримує повторну перевірку третьою стороною для відповідності стандартам приймання закордонних проектів.

Універсальні послуги з обробки: підтримка різання фіксованої довжини, штампування, згинання, зварного виробництва та індивідуального гарячого цинкування; також пропонує пакетний експорт двотаврових балок, двотаврових балок, закладних пластин і високоміцних болтів. Стандартизована експортна упаковка: вологостійкі та стійкі до іржі дерев'яні піддони або плівкова упаковка; містить сертифікати відповідності та сертифікати матеріалів китайською та англійською мовами для забезпечення безперебійного митного очищення та приймання на місці.

IV. Ключові параметри продуктивності продукту

4.1 Механічні властивості основного матеріалу

Додаткові механічні індикатори:

Енергія удару V-подібного вирізу при нормальній температурі: Q235B ≥27 Дж; Q355B ≥34 Дж

Модуль пружності E ≈ 2,06×10⁵ МПа

4.2 Правило маркування та стандартні розміри

Специфікація маркування Символ: [ Формат: висота × ширина фланця × товщина полотна, напр. [10# = 100×48×5,3 мм. Моделі з однаковою висотою поділяються на класи a/b/c з ширшими фланцями та товщими перетинками для більшої несучої здатності.

4.3 Розділ Механічні характеристики (типові розміри)

[10# Момент інерції Ix ≈ 198 см⁴ Модуль перетину Wx ≈ 39,7 см³ Радіус обертання ix ≈ 3,95 см

[20a# Момент інерції Ix ≈ 1780 см⁴ Модуль перетину Wx ≈ 178 см³ Радіус повороту ix ≈ 7,86 см Характеристика: Хороший опір вигину вздовж сильної осі X, слабка бічна жорсткість і опір скрученню на слабкій осі Y, не підходить для окремих балок-колон під навантаженням на вигин і стиснення.

4.4 Допуск на розміри та форму

Стандартна фіксована довжина: 6 м, 9 м, 12 м, доступна розрізка на замовлення

Допуск висоти h: ±1,5~3,0 мм (залежить від розміру моделі)

Допуск ширини фланця b: ±1,5~2,0 мм

Прямолінійність: ≤2 мм на метр, загальна прямолінійність ≤0,2% від загальної довжини

Кручення: ≤1,5 ​​мм на метр

4.5 Механічна обробка та характеристики поверхні

Стан поставки: гарячекатана чорна поверхня з окалиною оксиду

Можливість обробки: легке різання, свердління, зварювання та згинання для виготовлення на місці

Варіанти захисту від корозії: видалення іржі + фарбування ґрунтовкою, гаряче цинкування, напилення пластику

4.6 Робоча температура та межі навантаження

Діапазон застосовних температур: -20 ℃ ~ 80 ℃

Характеристика навантаження: відкритий поперечний переріз з низькою поперечною жорсткістю та низьким опором крученню; підходить для просто підтримуваних одноосьових елементів, що згинаються, заборонено для висотних основних рам, головних балок з великим прольотом і основних компонентів, що несуть вітрове навантаження

Спосіб з'єднання: болтове або зварне; подвійний канал «спина до спини» значно покращує загальну жорсткість

V. Поширені запитання:

Питання: Чи можна використовувати швелерну сталь окремо як несучу вертикальну колону для висотних каркасів?

A: Не рекомендується. Гарячекатані конструкційні сталеві профілі мають відкритий поперечний переріз з одного боку, що призводить до поганої поперечної жорсткості та опору крученню; використання їх окремо робить їх схильними до нестабільності та деформації. Двотаврові балки HW з широким фланцем є кращим вибором для основних колон у висотних будівлях.

Питання: Яка найкраща антикорозійна обробка швелерної сталі у відкритих прибережних проектах?

A: Гаряче цинкування всього блоку рекомендується для тривалого перебування на відкритому повітрі або в прибережних середовищах із соляними туманами; для короткочасного використання всередині приміщень у вологих умовах достатньо видалення іржі з подальшим нанесенням двох шарів грунтовки проти іржі.

Питання: Як вибрати сталевий швелер типу «a», «b» і «c» однакової висоти?

A: Тип «a» має найтоншу перетинку та фланці, що забезпечує найменшу несучу здатність, тоді як тип «c» має найбільшу товщину. Для застосування з великим навантаженням або великим прольотом перевагу надають більш товсті підтипи «b» або «c».

З: Які існують рішення, якщо жорсткість одноканальної сталевої балки недостатня?

A: Дві швелерні сталеві балки можуть бути з’єднані спиною до спини за допомогою сполучних пластин, вставлених між ними, щоб утворити композиційну секцію коробчатої форми; це значно підвищує поперечну жорсткість і опір крученню.

Питання: Чи можна розрізати швельну сталь на певну довжину за потреби?

A: Так. Стандартну довжину (6 м, 9 м або 12 м) можна відрізати на будь-яку довжину на основі ваших креслень, а відрізані кінці можна відшліфувати, якщо потрібно.

Теоретична маса швелера

Одиниця: кг/м、мм
