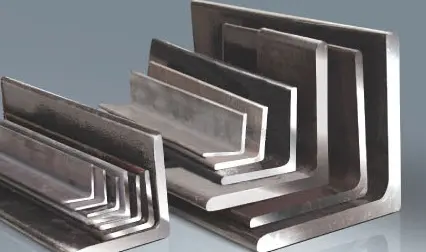

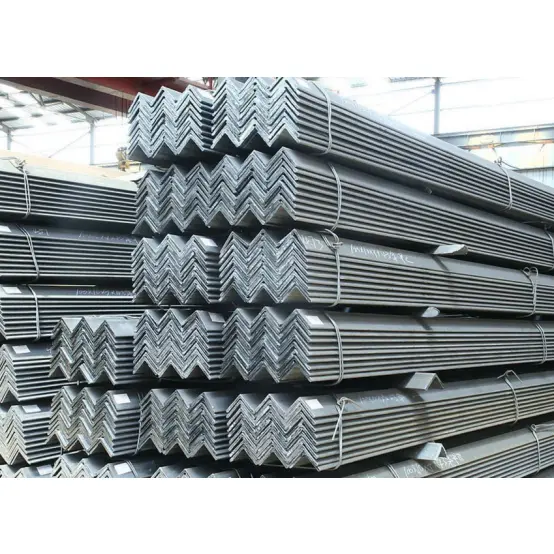

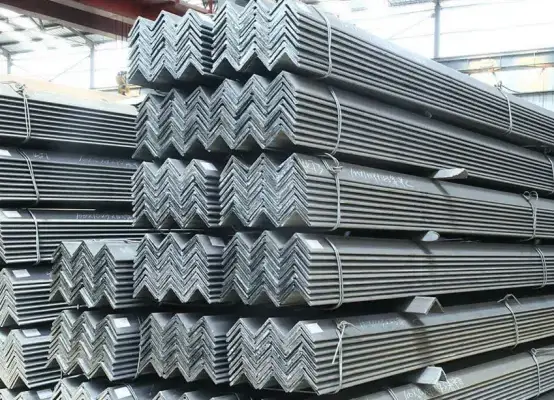

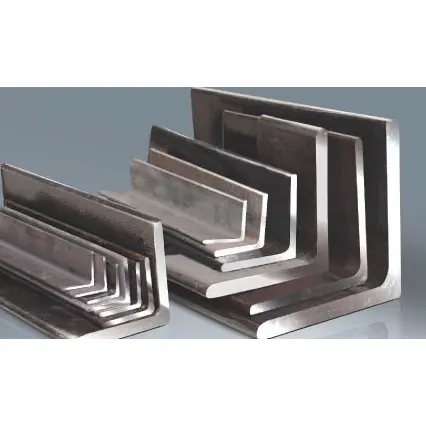

Оцинковані конструкційні сталеві кутники

Кутники з оцинкованої конструкційної сталі легкі, економічно вигідні та прості в обробці та монтажі. Завдяки своїм компактним і універсальним поперечним перерізам вони часто використовуються для структурних з’єднань, кріплень, посилення балок, перил, опор, вбудованих деталей і різних допоміжних компонентів. Широко використовуються в промислових об’єктах, муніципальних проектах, електромеханічних установках і складських приміщеннях, вони є масовим допоміжним матеріалом у сталевих конструкціях.

Характеристики кутників

I. Механічні та поперечні характеристики

1. Г-подібний переріз; легка конструкція. Вони в першу чергу витримують осьові сили, зусилля зсуву та локальні згинальні моменти. Через відносно низьку загальну жорсткість вони не підходять для використання в якості основних несучих компонентів, таких як основні балки або колони.

2. Гарячекатана цільна конструкція забезпечує низьку залишкову напругу та однорідні властивості матеріалу, що робить їх стійкими до розтріскування або деформації під навантаженням.

3. Кути з рівними кутами забезпечують симетричний розподіл навантаження, тоді як кути з різними кутами дозволяють гнучко вибирати залежно від напрямку сили, враховуючи різні монтажні з’єднання.

II. Економічна та закупівельна характеристика

1. Широкий вибір специфікацій і моделей; великий ринковий запас і різноманітні канали закупівель; низька ціна і низька загальна вартість.

2. Легкий, що значно знижує загальне навантаження на конструкцію та вартість фундаменту.

III. Характеристики обробки та конструкції

1. Різання, штампування, згинання, зварювання та зрощування є простими, що дозволяє гнучко виконувати вторинну обробку на місці.

2. Компактний розмір полегшує транспортування та підйом; Універсальні способи монтажу (зварювання або болтове кріплення) забезпечують високу ефективність конструкції.

3. Гнучкі варіанти зрощування та комбінування; використання кількох брусів разом може підвищити загальну несучу здатність і стабільність.

IV. Характеристики використання та сумісності

1. Поставляється в гарячекатаному «чорному» (окалина) стані; сумісний з антикорозійними обробками, такими як видалення іржі, фарбування та гаряче цинкування; підходить для використання в стандартних внутрішніх і зовнішніх середовищах. 2. Дуже універсальний; підходить для виготовлення різних допоміжних компонентів, таких як з’єднувачі, опори, каркаси корпусів, поручні та вбудовані деталі.

V. Обмеження

Завдяки своїй формі поперечного перерізу вони мають обмежений опір вигину та бічному зсуву. Вони служать в основному як допоміжні несучі, з’єднувальні або підсилювальні компоненти і не можуть витримувати значні навантаження в умовах великого прольоту або важких умов експлуатації.

Використання та сфера застосування

I. Основне використання

1. З’єднання та посилення з’єднань: кутники з оцинкованої конструкційної сталі служать з’єднувальними пластинами, ребрами жорсткості та компонентами з’єднання між первинними та вторинними сталевими елементами (такими як балки та колони), підвищуючи цілісність з’єднань.

2. Різні опори та кронштейни: Виготовлення опор для труб, кронштейнів для кабельних лотків, підстав для обладнання, опор для господарських коридорів та опор для даху.

3. Корпуси та каркаси: обрешітки для стін/даху для промислових установок, каркаси для кольорової сталевої обшивки, каркаси перегородок та дверні/віконні рами.

4. Перила, огорожі та драбини: заводські огорожі по периметру, поручні сходів, перила доріжок, огородження платформ і основні компоненти для сходів.

5. Вбудовані деталі та анкери: будівельні вбудовані деталі, з’єднувачі для опорної плити та стінні стяжки.

6. Легкі каркаси та тимчасові споруди: прості навіси, навіси для будівельних майданчиків, тимчасові опори та компоненти будівельних лісів.

7. Підсилення сталевих конструкцій: забезпечує зміцнення, зв’язування та бічні опори для двотаврових балок, сталевих швелерів, двотаврових балок та інших елементів конструкції.

II. Сфера застосування

1. Промислові будівлі: опорні системи, огороджувальні конструкції та допоміжні матеріали для платформ обладнання на заводах, складах і майстернях.

2. Муніципальне будівництво: Дорожні огорожі, рекламні щити, опори міських комунікацій та невеликі доріжки.

3. M&E та HVAC: спеціалізовані опори та підвіски для повітропроводів, водопровідних труб і кабелів на електростанціях, хімічних підприємствах і комерційних будівлях.

4. Збірні та цивільні будинки: допоміжні каркаси для багатоповерхових сталевих конструкцій, модульних будівель та простих житлових одиниць.

5. Складування та логістика: легкі стелажі, стелажі-перегородки та захисні конструкції для складських дворів. 6. Інші поля: допоміжні конструкції для будівельної техніки, морські допоміжні матеріали, рами сільськогосподарської техніки та допоміжні елементи для опор електропередач.

Ключові параметри продуктивності

Стандарт: GB/T 706-2016 (оцинковані сталеві кутники); кути поділяються на рівнокутні та нерівнокутні.

I. Загальні матеріали та механічні властивості

Модуль пружності: 2,06 × 10⁵ МПа; енергія удару при кімнатній температурі ≥ 27 Дж.

II. Класифікація, позначення та основні специфікації

1. Класифікація та позначення

· Кут рівних катетів: Ширина катетів однакова; позначення: ширина ніжки × товщина ніжки (наприклад, ∠50×5).

· Нерівний кут катетів: ширина катетів різна; позначення: ширина довгої ніжки × ширина короткої ніжки × товщина ніжки (наприклад, ∠63×40×5).

2. Звичайні рівносторонні кути (Опора в техніці)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Поширені нерівні кути

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Розміри та параметри довжини

1. Стандартна фіксована довжина: 6 м, 9 м, 12 м; доступна індивідуальна порізка; допуск по довжині ±5 мм.

2. Допуски на форму: кривизна ≤ 2 мм на метр; загальна кривизна ≤ 0,2% від загальної довжини; немає значних скручувань.

IV. Структурні характеристики

1. Г-подібний відкритий перетин; низька жорсткість на кручення і вигин; підходить для опору осьовим силам, зусиллям зсуву та локальним згинаючим моментам.

2. Рівносторонні кути мають симетричне навантаження і часто використовуються для двонаправленого кріплення або симетричних опор; нерівносторонні кути підходять для однонаправлених навантажувальних з'єднань.

3. Несуча здатність окремого елемента обмежена; об'єднання або групування членів може посилити загальну жорсткість.

V. Характеристики поверхні та обробки

1. Стан поставки: гарячекатаний, чорний (з прокатною окалиною).

2. Працездатність: легко різати, свердлити, зварювати та згинати; зручний для виготовлення на місці.

3. Захист поверхні: сумісний із видаленням іржі та фарбуванням, гарячим цинкуванням або порошковим покриттям; підходить як для внутрішнього, так і для зовнішнього середовища.

VI. Параметри робочого середовища

1. Діапазон застосовуваних температур: від [мін.]°C до [макс.]°C

2. Стійкість до корозії: основний матеріал не має властивої корозійної стійкості; Захист поверхні є обов'язковим для зовнішніх або корозійних середовищ.

3. Методи з’єднання: сумісні зі зварюванням, стандартними або оцинкованими болтами.

Таблиця технічних характеристик оцинкованих сталевих кутників
