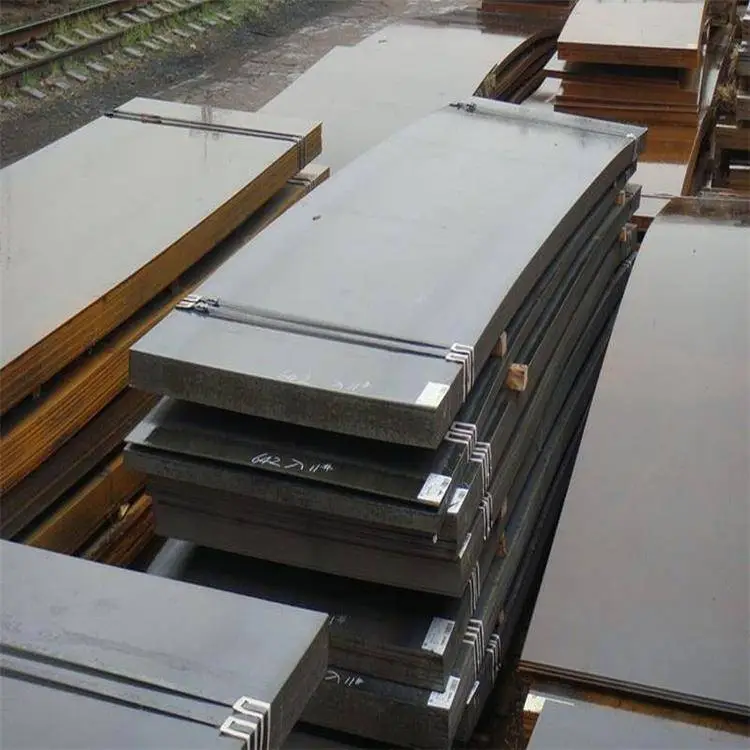

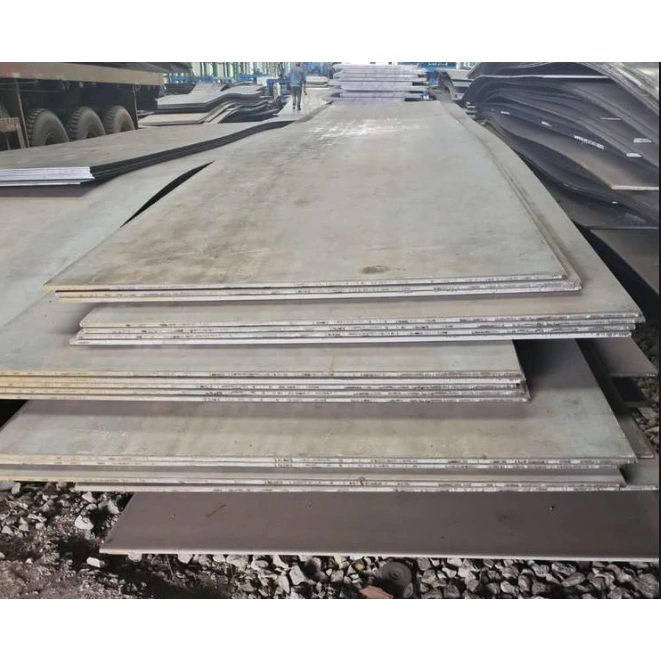

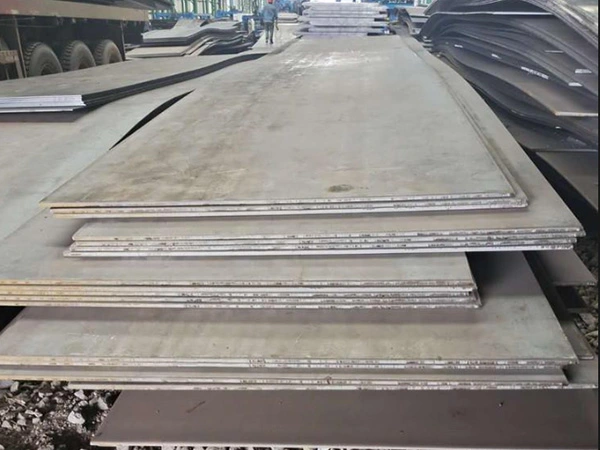

Гарячекатані листи з конструкційної сталі

Гарячекатані конструкційні сталеві листи є основною сировиною для будівництва сталевих конструкцій, важкої техніки, муніципальних доріг і мостів. Виготовлені відповідно до національних стандартів GB/T 700-2006 і GB/T 1591-2018, вони класифікуються на гарячекатаний лист, холоднокатаний лист, середньої товщини та протиковзкий листовий лист. Завдяки збалансованим механічним властивостям і відмінним характеристикам при зварюванні, холодному згинанні та штампуванні, інтегровані конструкційні сталеві пластини забезпечують безперервну передачу зусиль без проміжків зварювання, що ідеально підходить для несучих підкладок великої площі та з’єднувальних пластин.

HAISHENG надає повний спектр специфікацій товщини гарячекатаних конструкційних сталевих листів, настроюване різання для деталей спеціальної форми та вбудованих пластин, повні звіти про механічні випробування матеріалів та антикорозійну обробку, таку як фарбування та гаряче цинкування, щоб задовольнити вимоги до масової закупівлі сталі для сталевих конструкцій, машин і муніципальних проектів за одну зупинку.

1. Застосовні виробничі стандарти

GB/T 700-2006 Вуглецева конструкційна сталь

GB/T 1591-2018 Низьколегована високоміцна конструкційна сталь

GB/T 3274 Прийняття розмірів і форми для вуглецевих структурних товстих пластин

2. Основні характеристики продукту

2.1 Матеріал і механічні характеристики

Зріла серія вуглецевих і низьколегованих матеріалів із основними марками Q235B і Q355B досягає збалансованої міцності, пластичності та в’язкості, стабільних механічних властивостей при кімнатній температурі, здатності витримувати статичні навантаження, динамічні навантаження та певні перепади температур.

Цільнокатані пластини мають однорідну внутрішню текстуру та безперервну передачу зусиль, з чудовою стійкістю до стиснення, згинання та згинання для несучих навантажень та підкладок корпусів великої площі.

Різноманітні марки сталі від звичайної до високоміцної на вибір, що відповідають різним рівням навантаження, включаючи легкі корпуси, важкі навантаження та компоненти обладнання, що несуть тиск.

2.2 Відмінності категорій і процесів

Гарячекатані пластини: хороша в'язкість, широкий діапазон товщини, низька вартість, стійкість до високих температур і чудова продуктивність зварювання на місці як основний технічний матеріал; вкрита оксидною окалиною та помірною точністю розмірів.

Холоднокатані листи: гладка поверхня, жорсткий допуск на розміри, висока площинність і чудова продуктивність згинання для точної обробки, штампування та декоративних компонентів; тонка товщина і менша стійкість до високих температур, ніж гарячекатані плити.

Похідні функціональні різновиди: Картаті пластини протиковзкі та зносостійкі для доріжок і майданчиків; пластини середньої товщини орієнтовані на великі компоненти з великим навантаженням; різальні пластини та оригінальні спіральні пластини підтримують гнучке різання з високим рівнем використання матеріалу.

2.3 Переваги обробки та складання

Комплексна продуктивність обробки підтримує різання, згинання, штампування, прокатку, зварювання, полірування та покриття, сумісні з усіма процесами виготовлення сталевих конструкцій.

Плоскі пластини дозволяють легко зрощувати, притирати та створювати стикові з’єднання, бездоганно поєднуючись із профільною сталлю, трубами та кріпленнями для складних з’єднань.

Гнучкі розміри дозволяють різати цілі пластини на частини спеціальної форми, невеликі плити та вбудовані деталі з високою універсальністю.

2.4 Адаптованість до середовища

Основна сталь має пристойну атмосферостійкість; після видалення іржі, фарбування або антикорозійної обробки гарячим цинкуванням його можна застосовувати всередині приміщень, на відкритому повітрі та у вологому середовищі для тривалої служби.

Широкий застосовуваний діапазон температур: звичайні пластини з вуглецевої сталі зазвичай працюють від -20 ℃ до 350 ℃; спеціальні марки сталі задовольняють умови роботи при низьких або високих температурах.

2.5 Цінові переваги та обмеження

Достатнє постачання сировини, повні специфікації та масове виробництво знижують собівартість одиниці, забезпечуючи високі комплексні показники витрат як основної загальної сталі для сталевих конструкцій.

Тонкі пластини виявляють слабку стійкість до локального впливу і вм'ятин; надтовсті плити несуть велику власну вагу та збільшують загальне навантаження на конструкцію.

Неголі пластини схильні до іржі під впливом умов і повинні мати антикорозійну обробку; для холодного згинання та штампування високоміцних листів необхідний суворий контроль параметрів, щоб уникнути розтріскування.

3. Сфера застосування гарячекатаного конструкційного сталевого листа

3.1 Основні програми

Розробка будівельних сталевих конструкцій: плити перекриття, панелі даху, стінові панелі та плити платформи; ребра жорсткості, перегородкові плити, головні плити, сполучні пластини та вбудовані сталеві пластини для сталевих колон і балок, основні матеріали для основних несучих і стикових з'єднань.

Виробництво обладнання та машин: корпуси обладнання, основи, рами, огородження, силоси, опорні плити для форм і зносостійкі вкладиші для будівельних машин.

Платформи для огороджень і тротуарів: картаті плити для доріжок для майстерень, маршів сходів і кришок траншей; звичайні пластини для заводських корпусів і перегородок.

Посудини під тиском і аксесуари для труб: атмосферні резервуари для зберігання, резервуари для води, головки труб, опори для труб і підсилювальні пластини циліндрів для компонентів, що несуть високий тиск.

Муніципальне та мостове будівництво: допоміжні опорні плити мостів, дорожні огороджувальні дошки, муніципальні огорожі, опорні плити кришки люків, дошки для облицювання річок та компоненти транспортних засобів.

Апаратне забезпечення та нестандартна обробка: розрізання на закриваючі деталі спеціальної форми, водозапірні пластини, армуючі пластини та тимчасові опорні плити для різних нестандартних запасних частин.

3.2 Зіставлення використання за категорією продукту

Гарячекатаний лист середньої товщини: переважно товстий лист для важких сталевих компонентів, баз обладнання, мостів, резервуарів для зберігання та великих несучих панелей.

Гарячекатані різані пластини: звичайні тонкі та середньої товщини з високою вартістю, широко використовуються для фабричних балок, колон і корпусів з найбільшим інженерним споживанням.

Тонкий холоднокатаний лист: гладка поверхня високої точності для точного штампування, декоративних панелей, електричних шаф і легких зовнішніх оболонок.

Картаті сталеві пластини: чудові протиковзкі характеристики, призначені для пішохідних платформ, маршів сходів і дощок підлоги транспортних засобів.

3.3 Прості поради щодо вибору

Надайте перевагу гарячекатаному листовому прокату для несучих, зварювальних робіт і умов роботи на відкритому повітрі;

Вибирайте холоднокатані плити відповідно до вимог зовнішнього вигляду, точного штампування та сценаріїв внутрішнього декору;

Використовуйте картаті таблички для пішохідних переходів і зон проти ковзання.

4. Повний діапазон параметрів продуктивності

4.1 Основні сорти та механічні властивості при кімнатній температурі

4.2 Загальні фізичні константи

Щільність: 7,85 г/см³

Модуль пружності: 2,06×10⁵ МПа

Коефіцієнт Пуассона: 0,3

Теплопровідність: 45 Вт/(м·К)

4.3 Класифікація за товщиною та стандартні розміри

Класифікація промислової товщини

Тонка пластина: 0,5～3,0 мм (холоднокатана/гарячекатана)

Середня пластина: 3,0～14,0 мм

Товщина пластини: 14,0～60,0 мм

Дуже товста пластина: >60 мм (важкі сталеві конструкції, основи обладнання)

Стандартні фіксовані розміри

Загальна ширина: 1000 мм, 1220 мм, 1500 мм, 1800 мм, 2000 мм

Загальні довжини: 2000 мм, 2440 мм, 6000 мм, 12000 мм

Допуск: товщина ±0,3 ~ ± 10%; Довжина і ширина ±5 мм

Основні категорії та діапазон товщини

Гарячекатана пластина: 2,0 ~ 12 мм, найбільше споживання в будівельних проектах

Гарячекатана оригінальна плита: 12～60 мм, для важких навантажень, мостів, резервуарів для зберігання

Холоднокатана сталева пластина: 0,5 ~ 3,0 мм, гладка поверхня високої точності

Картата сталева пластина: 3,0～8,0 мм (лінзоподібний/ромбовидний візерунок проти ковзання)

4.4 Продуктивність обробки

Властивість холодного згинання: Q235 і Q355 підтримують холодне згинання на 180° з діаметром оправки ≤ 2-кратної товщини пластини, без тріщин або розшарування в місцях згинання.

Зварювальні властивості: низький вуглецевий еквівалент забезпечує чудову зварюваність, сумісність із ручним дуговим зварюванням і зварюванням у захисних газах без складного попереднього нагріву.

Штампування та згинання: холоднокатані листи забезпечують оптимальну продуктивність штампування; для товстих пластин не рекомендується згинання під великим кутом.

Робоча температура: загальний діапазон пластин з вуглецевої сталі від -20 ℃ до 350 ℃; Марки Q355D/E для низькотемпературних проектів з мінімальною стійкістю до наднизьких температур.

4.5 Довідковий розділ Механічні параметри

Модуль перетину при вигині експоненціально зростає з товщиною пластини

Міцність на зсув дорівнює 0,5～0,6 межі текучості

Тонкі пластини схильні до локальної нестабільності під час стиснення, тоді як товсті пластини зберігають стабільний опір стисненню

4.6 Якість поверхні та антикорозійна обробка

Статус поверхні при доставці: гарячекатана з оксидною окалиною, гладка холоднокатана поверхня, травлення, дробеструйна обробка, піскоструминна обробка

Антикорозійні розчини

Фарба / епоксидний грунт: для звичайних внутрішніх умов

Гаряче цинкування: товщина цинкового покриття 60～120 мкм для тривалого використання на відкритому повітрі

Дробеструйна обробка + антикорозійне покриття: стандартний процес для проектів сталевих конструкцій

Стандарт приймання поверхні: без тріщин, складок, рубців, розшарування та сильної іржі.

4.7 Керівництво з вибору програми

✅ Відповідні сценарії Ребра жорсткості сталевих балок і колон, перегородкові плити, вбудовані сталеві пластини, опорні плити для підлоги, основи обладнання, плити платформ, марші сходів, дошки огороджень, допоміжні плити мостів, атмосферні резервуари для зберігання, механічні рами.

❌ Unsuitable Scenarios Inner walls of high-pressure vessels, high temperature & high pressure pipelines, severe corrosive media (special vessel steel or stainless steel required).

Правила швидкого відбору

Звичайні заводи, корпуси та невеликі фітинги: гарячекатаний лист Q235B

Великі балки та товсті пластини, мости: Q355B середньої та товстої пластини

Оздоблення зовнішнього вигляду та штампування корпусних корпусів: холоднокатаний тонкий лист

Доріжки, робочі майданчики та сходи: протиковзка картата плита

5. Загальні таблиці специфікацій гарячекатаного конструкційного сталевого листа

5.1 Гарячекатаний звичайний сталевий лист (Вирізаний лист / Оригінальний лист, Q235B/Q355B)

Стандартні розміри ширина × довжина: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

Тонка пластина 2,0~3,0 мм (корпус, обробка країв, зварювання тонких пластин)

Середня пластина 4,0~10 мм (найбільше інженерне споживання, ребра жорсткості та вбудовані пластини)

Товста пластина 12~60 мм (важкі сталеві конструкції, мости, основи обладнання)

5.2 Холоднокатана сталева пластина (0,5 ~ 3,0 мм, гладка поверхня високої точності)

Стандартний розмір аркуша: 1000 × 2000, 1220 × 2440, 1500 × 3000 Загальна товщина: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 мм. Використання серцевини: оболонки електричних шаф, штамповані частини, декоративні панелі, прецизійна фурнітура, легкий зовнішній вигляд характеристики кожухів: Висока точність розмірів, поверхня без оксидів, не підходить для умов роботи при високих температурах і великих навантаженнях.

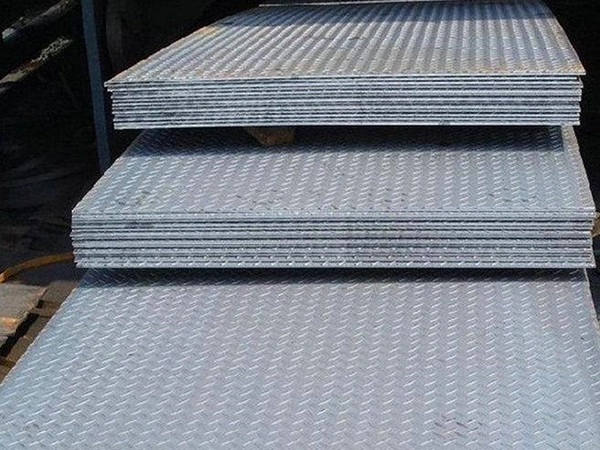

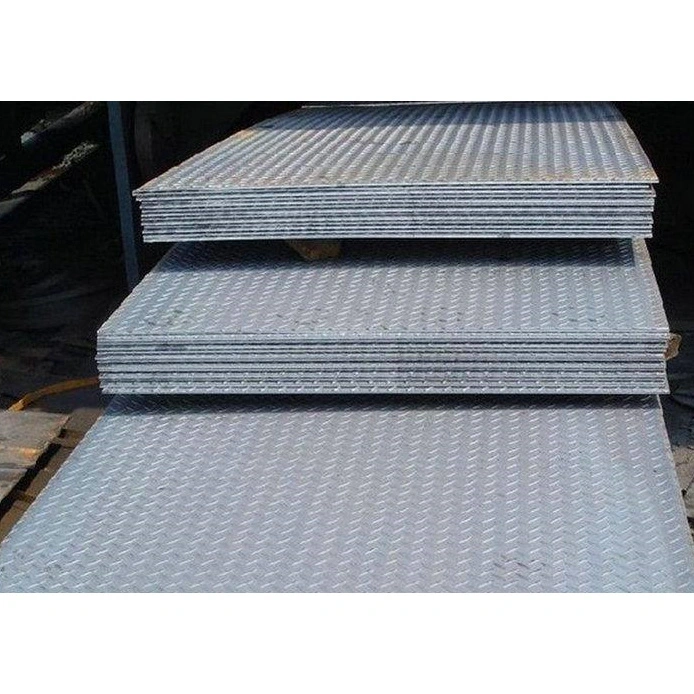

5.3 Картата протиковзаюча сталева пластина (лінзоподібний/ромбовидний малюнок, призначений для сталевих платформ)

Стандартний розмір: 1500×6000, 1800×6000 Товщина опорної плити: 3,0, 4,0, 5,0, 6,0, 8,0 мм

3,0/4,0 мм: Доріжки для майстерень, прості платформи, марші сходів

5,0/6,0/8,0 мм: важкі платформи, плити підлоги вантажівок, промислові доріжки

5.4 Правила вибору розміру та матеріалу

Бажана ширина: 1500 мм (найпоширеніша, низька кількість відходів), 1800 мм, 2000 мм

Бажана довжина: 6000 мм (загальна конструкція), 12000 мм (довгі компоненти з використанням цілої пластини)

Стандарт вибору матеріалу

Звичайний завод, корпус, вбудовані частини, сполучні пластини: Q235B

Балки для великих навантажень, товсті плити, мости, великі сталеві конструкції: Q355B

Різниця між вирізаною та оригінальною пластиною

Вирізана пластина: 2–12 мм, низька вартість, середня площинність, перший вибір для цивільних і звичайних сталевих конструкцій

Оригінальна плита: товщина понад 12 мм, однорідна внутрішня структура, стабільні механічні характеристики, обов’язкові для великих навантажень і проектів мостів

5.5 Загальна формула розрахунку ваги

Вага на квадратний метр (кг/㎡) = Товщина (мм) × 7,85

Загальна вага однієї пластини = довжина (м) × ширина (м) × товщина (мм) × 7,85

6. Переваги постачання заводу HAISHENG

Пряме постачання з оригінального заводського складу: власна майстерня для різання листів із повними специфікаціями гарячекатаного, холоднокатаного та шахового листового прокату середньої товщини на складі, без посередницької націнки, очевидна економічна перевага для великих закордонних інженерних проектів.

Стабільна швидка доставка: пластини звичайної товщини та ширини повністю укомплектовані цілий рік, що підтримує партійну доставку та термінове розрізання вбудованих пластин спеціальної форми та ребер жорсткості для виконання стислих графіків будівництва.

Відстеження повної перевірки якості: повторна механічна перевірка сировини перед складуванням, відбір проб під час прокатки та повна візуальна перевірка готового розміру та зовнішнього вигляду. До кожної партії додається повний сертифікат матеріалу, звіти про випробування на розтягнення та удар, які підтримують перевірку зразків сторонніми організаціями на місці для безпроблемного прийняття проекту за кордоном.

Універсальний допоміжний сервіс обробки: різання з ЧПУ, згинання, штампування, різання канавок і гаряче цинкування, антикорозійне заготовлення, що поєднується з двотавровими балками, двотавровими балками, швеллерами та високоміцними болтами для інтегрованої експортної упаковки.

Стандартна експортна упаковка: сталеві пластини, покриті плівкою та об’єднані сталевими стрічками, посилені дерев’яними піддонами для запобігання вологи та іржі, повні китайські та англійські сертифікати та звіти про матеріали для митного очищення та приймання на місці.

7. Часті запитання

Питання: ми повинні вибрати пластини Q235B або Q355B для внутрішніх заводських корпусів?

A: Економічний Q235B для легких корпусів і невеликих вбудованих деталей; високоміцні пластини середньої товщини Q355B для важких кінцевих пластин балок, основи обладнання та несучих компонентів мостів.

З: Яка антикорозійна обробка забезпечує довший термін служби пластин, що використовуються в прибережних проектах під відкритим небом?

A: Гаряче цинкування цілої пластини є пріоритетним для довгострокових зовнішніх середовищ із соляними туманами; піскоструминна обробка плюс два шари епоксидної антикорозійної ґрунтовки для короткочасних вологих умов у приміщенні.

Питання: Як відрізнити різані пластини від оригінальних, які вибрати для проектів із великим навантаженням?

A: 2–12 мм тонкі та середні пластини – це вирізані пластини з нижчою ціною; пластини більше 12 мм - це катані оригінальні пластини з однорідною внутрішньою металографічною структурою та стабільними характеристиками, обов'язкові для мостів і баз важкого обладнання.

З: Чи вважається товщина рельєфного картатого візерунка розрахунковою товщиною несучої навантаження?

A: Для розрахунку конструкції приймається лише товщина опорної плити, протиковзкі виступи виключаються з опорної товщини, виберіть плити за товщиною основи відповідно до вимог навантаження.

Питання: Чи можна використовувати холоднокатаний лист для несучих основ обладнання?

A: Не рекомендується. Холоднокатані плити мають малу товщину і слабку стійкість до високих температур; Гарячекатані листи середньої товщини однаково застосовуються для важких основ і зварних несучих компонентів.
